ГОСТ 13579-78*

Для возведения частных коттеджей, предназначенных для постоянного проживания, или дачных домиков очень часто применяют такой удобный и простой при монтаже материал, как строительные блоки. Их же можно использовать и при обустройстве основания здания. Для этих целей применяют специальные фундаментные блоки сплошные (сокращенная аббревиатура – ФБС). Об их характеристиках, а также отличительных особенностях использования и пойдет речь в данной статье.

Характеристика и особенности блоков фундаментных ФБС

ФБС производят из бетонного раствора плотностью от 1800 до 2400 кг/м3. Спецификация предполагает такие три варианта смеси: с прочностью выше В7.5 (марка М100), минимум В12.5 (марка М15), тяжелые бетоны прочностью от В3.5 (марка М50) до В15 (марка М200).

Стойкость к воздействию низких температур, которую демонстрируют ФБС, должна быть равна минимум F50 (что означает, что фундаментный блок может выдерживать минимум 50 циклов замораживания/оттаивания). Оптимальный уровень влагостойкости – W2, теплопроводность блока достаточно высокая, но для фундамента это не страшно.

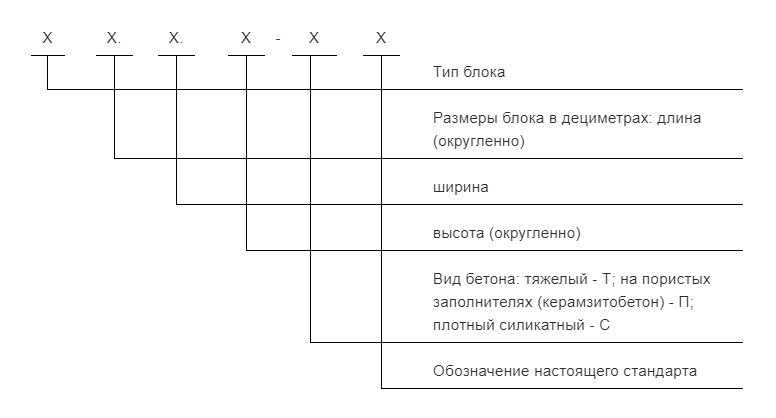

Обозначая размеры ФБС, указывают его величину в дециметрах, округляя в сторону увеличения. Кроме габаритов, также указывают тип бетона, из которого сделан ФБС: тяжелый (Т), силикатный (С), керамзитовый (П, с пористым основанием).

Пример расшифровки маркировки блока ФБС-24-4-6 Т: размер фундаментного блока равен 240 сантиметрам в длину, 40 и 60 сантиметров стороны, сделан он из тяжелого бетона. Маркировка может быть выполнена в разных вариантах (с точками, дефисом, пробелами), но всегда предполагает указание основных величин.

Вес ФБС стартует от 260 килограммов, поэтому строительство фундамента осуществляется исключительно с привлечением спецтехники, своими руками работы выполнить не удастся.

В строительстве жилых объектов обычно используют блоки фундаментные небольшой длины, многоэтажных и промышленных зданий – самые большие. В производстве блоков допускается определенная погрешность в размерах.

Допустимые погрешности размеров в стандарте:

По высоте/ширине – отклонение до 8 миллиметров.
Длина – не больше 13 миллиметров.
По вырезу – до 5 миллиметров.

При покупке и выборе блоков важно обращать внимание на соответствие размеров и массы ФБС. Так, если вес ниже указанной величины, а размеры нормальные, это говорит о наличии пустотных участков в блоках, плохом уплотнении материала, что негативно сказывается на его прочности. Такие блоки лучше не использовать в строительстве фундамента.

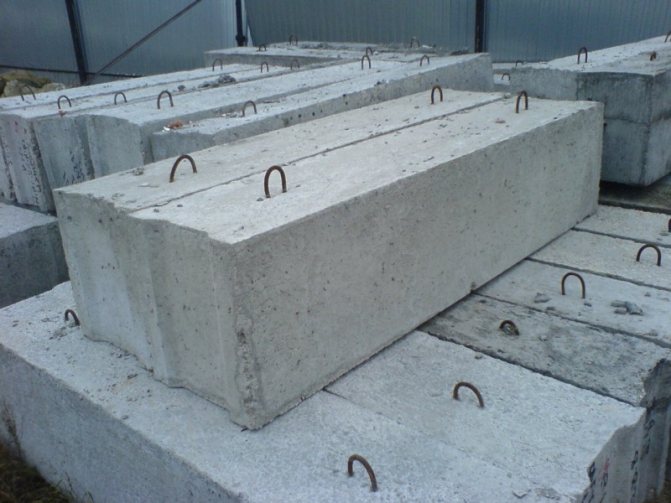

Для облегчения процесса монтажа блоки производят со специальными металлическими проушинами, которые располагают сверху. Делают их из периодического металлопрофиля или стали. При необходимости можно заказывать блоки небольших размеров без петель. По ГОСТу, на блоках не должно быть трещин, деформаций. Кроме основных видов, для строительства жилых и общественных зданий выпускают также блоки ФБП, ФБВ и другие.

Достоинства и недостатки

Выбирая подходящий размер фундаментных блоков ФБС и выполняя под них расчеты, важно изучить все особенности материала, плюсы и минусы, которые нужно учесть в строительстве.

Основные преимущества применения ФБС:

Высокое качество всех изделий, произведенных в четком соответствии с ГОСТами.
Строгий контроль всего технологического процесса при производстве, что гарантирует надежность и прочность, соответствие указанным техническим характеристикам.
Быстрый монтаж – возведение фундамента и стен из блоков занимает буквально несколько дней.
Простота в работе – монтаж не предполагает наличия каких-то особых знаний или навыков.
Большой выбор размеров – чаще всего высота и ширина блоков стандартные, а длина может быть любой. Но при необходимости можно отыскать элементы практически с любой шириной, другими параметрами.

Отсутствие сложных требований в эксплуатации – блоки не боятся погодных воздействий, агрессивных сред, могут применяться на влажных грунтах.
Длительный срок эксплуатации.
Отличные показатели морозостойкости, стойкости ко влаге, пожаробезопасности.

Из недостатков ФБС стоит отметить такие, как необходимость в привлечении спецтехники для монтажа (что повышает цену работ), важность прокладки слоя гидроизоляции между стыками, обязательное дополнительное утепление.

Если сравнивать с монолитным основанием, то оно намного прочнее сборного, но для многих типов конструкций сборное основание выступает более экономным и подходящим вариантом.

Отделочные операции

После завершения выкладки фундаментной ленты нужно зачистить стены от остатков бетонного раствора и прогрунтовать праймером. Наружные поверхности обязательно оклеивают рулонной гидроизоляцией в два слоя. Если грунт относительно слабо насыщен водой, и присутствуют только поверхностные воды, то стенам угрожает только капиллярная влага. В этом случае можно обойтись обмазочной гидроизоляцией из битума и СБС резины.

Поверх гидроизоляции наклеивается слой утеплителя. Обычно используются листы экструдированного пенополистирола или ЭППС, толщиной не менее 50 мм. Раньше теплоизоляции подвергали только наружные поверхности фундаментных стен, сейчас специалисты рекомендуют утеплять подвалы и цокольные помещения изнутри, особенно, если дом отапливается. Это позволяет сместить точку росы внутрь слоя утеплителя, а так как ЭППС не поглощает водяные пары, подобная мера дает возможность избежать выпадения конденсата на стенах внутри подвального помещения.

Любой избыток влаги для бетонных блоков означает быстрое старение и разрушение армирующего стального каркаса, поэтому любые трещинки или повреждения на бетонном материале перед укладкой утеплителя предварительно обрабатывают гидроизолирующими грунтовками.

Последний этап обустройства фундаментной ленты из блоков состоит в засыпке пазух между кладкой и стенами котлована сухой смесью из глины, молотого шлака и песка. Нельзя использовать для обратной засыпки фундамента снятый при рытье котлована верхний слой грунта. Чаще всего отбирают песок с суглинками из придонных слоев котлована или используют карьерные пески, перемешанные с тощей пересушенной глиной.

Выбор размеров блоков

Размеры блоков могут быть самыми разными. Именно поэтому проектирование фундамента выполняется достаточно просто – подобрать ФБС нужной величины не составит труда. Подбирая размеры, учитывают будущие нагрузки, которые должен выдерживать фундамент, а также необходимость равномерно их распределить по основанию.

От размеров ФБС зависят прочность и несущая способность конструкции, технология монтажа, время реализации «нулевого цикла» и цена фундамента. Также учитывают типы грунта, несущую способность почвы. Обязательно заранее считают толщину стен, перекрытий здания, массу сооружения, прочность и требуемую площадь фундамента. Чем больше вес конструкции и меньше устойчивость грунта, тем более габаритными нужно выбирать фундаментные блоки.

Так, для глинистых грунтов выбирают большие элементы, для крупнообломочных почв создают основание из небольших ФБС. Максимально плотная укладка предполагает использование элементов разных размеров. Выбирая блоки, помнят о таком простом правиле: оптимально, чтобы на длину стены приходилось 5 блоков.

Монтаж фундамента из монолитных конструкций

Железобетонные блоки являются универсальными в использовании и могут применяться для возведения самых различных типов оснований, за исключением свайных видов фундамента. В процессе эксплуатации установленные модули передают механическую нагрузку, создаваемую массой здания, на слои почвы или же заранее подготовленную подушку. Для формирования прочного основания при этом необходимо придерживаться ряда правил, обусловленных технологией возведения сборных фундаментов:

перед укладкой необходимо обустроить подушку из песка или щебня (окончательный выбор материала зависит от проектного решения и выбирается согласно свойств конкретно взятого грунта);
перед формированием подушки грунт подлежит уплотнению, от качества которого будет зависеть степень прочности и наличие возможных просадок. В связи с этим рационально использование автоматизации в виде вибротрамбовки;

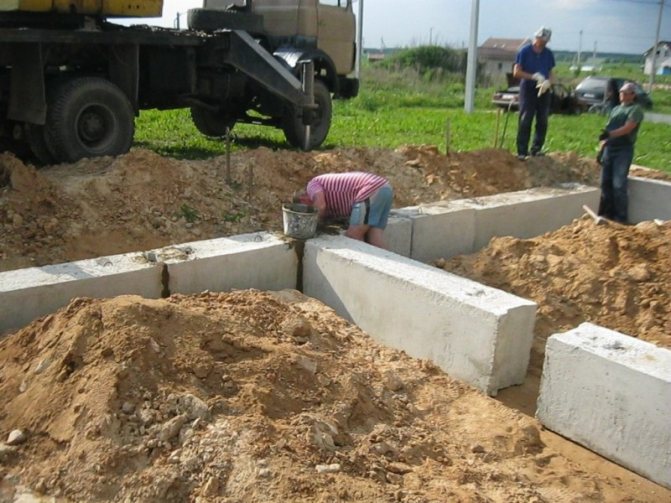

блоки в первом ряду кладутся на подушку без использования цементных растворов для фиксации. Первоначально подлежат точной установке угловые модули согласно разметке, установка последующих контролируется посредством отвеса, исключая уклон граней;
в случаях, когда стандартные размеры монолитных модулей не позволяют сформировать фундамент нужной длины из цельных элементов, блоки разбивают, используя для этого подъемный кран;
на стыках необходимо обеспечить целостность швов при помощи цементно-песчаного или бетонного раствора, которым заделываются и заполняются швы. Допускается закладка образовавшихся проемов кирпичом, а также прочими материалами;
установка ЖБИ изделий второго ряда осуществляется на раствор с толщиной слоя не менее 5 мм. Не допускается попадание в зазоры камней и других твердых элементов, которые могут стать причиной нарушения целостности основания;
в процессе строительства фундамента необходимо осуществлять постоянный контроль над положением блоков в пространстве, придерживаясь вертикальности конструкции и прямолинейности стен. Для незначительного перемещения модулей до момента застывания, схватывания раствора может быть использован строительный лом.

Блоки ФБС: размеры изделий

Независимо от марки, используемой в производстве блоков, серийные размеры обычно представлены стандартные. При необходимости покупки блоков нестандартных размеров нужно заказывать их на заводе или искать доборные элементы.

Стандартные размеры ФБС:

Длина – 88, 118, 238 сантиметров.
Высота – 28, 58 сантиметров.
Ширина – 30, 40, 50, 60 сантиметров.

У каждого блока должна быть маркировка, определяющая длину, ширину/высоту в дециметрах. Данные параметры обязательно должны соответствовать ГОСТу 13579-78. Наличие букв рядом с размером указывает на тип бетона, из которого произведены элементы.

ГОСТ предполагает, что ФСБ производят в 15 типоразмерах. Основная характеристика габаритов – ширина, которая варьируется в пределах от 30 до 60 сантиметров. Длина может быть в трех вариантах, высота обычно стандартная (за исключением блока длиной 118 сантиметров, высота которого всегда равна 28 сантиметрам). Элемент самого маленького размера имеет 88 сантиметров длины, 30 высоты и 58 ширины, самого большого – 238/60/58.

Стандартный блок представляет собой сплошное железобетонное изделие, без каких-либо пустот. При выборе блоков важно потребовать у производителя сертификат качества, который станет гарантией соответствия блоков требованиям стандартов.

Как правильно подобрать размеры ФБС блоков

В создании фундаментов применяют самые разные блоки. Чтобы точно определить размеры и число элементов, делают развертку основания: на специальном чертеже выполняют условную раскладку всех элементов по длине/высоте подвальной стены сооружений. Перевязка между блоками должна составлять минимум 25 сантиметров.

Ширину ФБС выбирают в соответствии с толщиной стен здания. По стандарту допускается небольшой свес надземных сооружений. Если планируется строить стены из кирпича, выступ должен быть величиной не больше 4 сантиметров по сторонам. Допускается использовать блоки шириной 60 сантиметров для стен шириной в 64 сантиметра и блоки 50 для конструкций 51 сантиметр.

Длина ФБС определяется, исходя из развертки, где размещают элементы разной длины так, чтобы они монтировались ровно, без выступов. Желательно, чтобы на одну стену приходилось не больше 5 элементов.

Что касается высоты, то для возведения фундаментов и стен обычно используют изделия высотой 58 сантиметров. Блоки высотой 28 сантиметров применяют в качестве составных (доборных) элементов при необходимости сделать отверстие в фундаменте для ввода/вывода сетей, продухов и т.д.

Немаловажным показателем является масса ФБС, которая важна при выборе спецтехники, привлекаемой для реализации монтажных работ. Также этот параметр важен при организации доставки блоков на объект, погрузке/выгрузке элементов. Без привлечения спецтехники допускается монтировать лишь ФБС небольшого размера величиной 20х20х40 сантиметров.

Этап второй

На втором этапе нужно подготовить строительную площадку. Подбирается место для установки крана, расчищается место под фундамент и начинаются работы.

Площадка размечается, начиная с углов. На углах будущего фундамента устанавливаются колышки. Далее происходит рытье котлована под фундамент. Для этого чаще всего используется экскаватор.

Правила выбора спецодежды для строителей: обзор всех особенностей
Кирпичный фундамент — основные варианты применения, этапы строительства и советы по укреплению фундамента (105 фото и видео)
Ленточный фундамент — пошаговое описание разметки, установки опалубки и залики фундамента (115 фото)

Виды блоков согласно ГОСТу: ФБС, ФБП, ФБВ, ФЛ и БФ

Для строительства технических подпольных помещений, сооружения стен подвала, устройства ленточных/столбчатых фундаментов, а также возведения стен невысоких (часто неотапливаемых) зданий, иных конструкций, эксплуатируемых при воздействиях температур в диапазоне от +50 до -70 градусов традиционно применяются бетонные блоки трех типов (по ГОСТу 13579-78): ФБС, ФБП и ФБВ. Их производят из тяжелого или силикатного, а также керамзитобетона. Плотность таких изделий должна быть 1800 кг/м3 и выше.

ФБС представляет собой сплошной фундаментный блок с максимальным показателем прочности. Изделия небольшого размера не армируют, только оснащают монтажными металлическими петлями. Габаритные блоки армируют продольными стальными прутьями, что существенно повышает вес и прочность строительных элементов.

Блоки ФБВ предполагают наличие продольного размера в самой полости изделия. Нужен этот разрез для выполнения монтажа различных инженерных коммуникаций. Такие изделия производятся по той же технологии, что и ФБС, но из бетона марки не ниже М100. В строительстве такие блоки используют редко, обычно их заказывают на заводе. Размеры стандартные: длина 88 сантиметров, высота 58 и ширина 40/50/60 сантиметров.

ФБП – это пустотные облегченные блоки с открытыми отверстиями квадратной формы, расположенными в нижней части элемента. Производят блоки из бетона марки не ниже М150, их стандартная длина составляет 238 сантиметров. Линейные размеры могут быть самыми разными, от чего зависит стоимость изделия. Применяют ФБП в строительстве оснований под промышленное оборудование, для обустройства стен внутри подвала.

Существуют также блоки с маркировкой ФЛ, которые обладают трапециевидной формой и обычно используются в качестве основания под фундамент ленточного/столбчатого типа. Размеры и параметры таких своеобразных «подушек» регламентирует ГОСТ 13580-85. Высота элементов может быть 30/50 сантиметров, ширина – от 60 до 320 сантиметров, длина – 78-298 сантиметров.

Самые маленькие блоки обладают габаритами 118 на 60 на 30 сантиметров, самые крупные предполагают размер 298 на 200 на 50 сантиметров.

Блоки БФ используют для возведения наружных/внутренних стен зданий предприятий промышленного, сельскохозяйственного назначения. Блоки железобетонные ленточные производят из тяжелого бетона, в соответствии с нормами ГОСТа 28737-90. Существует всего 6 разновидностей размеров поперечного сечения блоков.

Сфера использования блоков

Сплошные фундаментные блоки задействуются при строительстве фундаментных оснований и стен несущего характера. Это считается их основное предназначение. Кроме того, из блочных камней возводят подпорные стенки, эстакады, мосты, пандусы, используют их для устройства ограждений. В частном жилом секторе можно найти и погреба, сооруженные из фундаментных блоков.

Приведем описание основного использования этого строительного материала.

Фундамент

Устройство фундамента из блоков ФБС разрешается на тех почвенных участках, которые пригодны под возведение сборных ленточных фундаментов из блоков фбс. Хорошо, если грунт окажется скального типа или песчаного. На более слабых почвенных участках, возведя два очередных блочных ряда, устраивают армопояс – заливка монолитной ленты на блоки фбс по арматурному каркасу. Кроме того, спецификой строительства из фундаментных блоков на таких землях предусматривается устройство армирующего пояса по всему дну котлована до выведения первого ряда. После этого устраивается песчаная подушка под фбс блоки.

По малопучинистому грунту разрешается возводить прерывистую фундаментную основу. Такая особенность позволяет экономить объем материала и финансовые средства. В таких фундаментах между блоками остаются пустотные места, которые в дальнейшем засыпаются грунтом и трамбуются.

Такой вариант строительства фундамента из фундаментных блоков возможен лишь на участках, отличающихся надежной несущей возможностью. Предварительно выполняются расчеты, при которых расстояние между камнями не должно превышать семидесяти сантиметров.

Такие основания, как и фундаменты из блоков в один ряд, возводятся под малоэтажные объекты, возводимые из строительных материалов легкого типа.

Кроме того, на участке со слабым почвенным составом первый ряд может быть выложен фундаментными блоками с подпятником (подушкой). Такие блоки отличаются большей шириной, увеличивая площадь основания. Между ними оставляют промежутки до 0.7м, заполняемые землей. На «усиленный» ряд укладывают сплошные блоки, чтобы шовные участки приходились на материал нижнего ряда.

Технология строительства фундамента из блоков фбс обладает особенностью. Специалисты советуют покупать материал с максимальной длиной, чтобы минимизировать количество швов, тем самым придав фундаментной основе хорошую прочность.

Производители и цены

Бетонные изделия типа ФБС и другие блоки производит множество бетонных заводов, поэтому отыскать их в Москве и регионах не составит труда. Объем производства может быть разный, но все серьезные производители гарантируют высокое качество и соблюдение технологии в четком соответствии с действующими ГОСТами.

Один из крупнейших производителей ФБС в России – «Завод промышленных строительных деталей». Вся продукция изготавливается в соответствии с ГОСТами, отличается прочностью и качеством, средняя цена фундаментных блоков стартует с 1200 рублей за штуку.

специализируется на создании различных бетонных элементов. Ассортимент продукции включает больше четырех сотен позиций, есть среди них и разного типа фундаментные блоки. Стоимость разная, зависит от размеров и типа, в среднем начинается от 1650 рублей.

Высоким качеством отличается продукция . Завод создает разнообразные типы бетонных блоков, стоимость которых зависит от позиции, но находится на уровне немного ниже в сравнении с остальными производителями.

Александрийский керамзитовый завод производит разнообразные виды бетонных изделий. Достаточно высоким спросом пользуются небольшие бетонные блоки, используемые в создании несущих стен, колонн, ограждений, а также применяемые в качестве опорных элементов полуподвальных, подвальных, цокольных этажей. Все блоки производят в специальных формах, что гарантирует точность размеров. Стоимость разная, зависит от типа и величины элемента.

Хорошую продукцию поставляет на строительный рынок Златоустовский завод – в ассортименте есть ФБС, ФВП, ФБП, панели, лестницы, дорожные плиты и перемычки. Все бетонные изделия реализуются по приемлемой цене, стоимость фундаментного блока стартует от 950 рублей за штуку.

Особенности монтажа фундаментных ФБС блоков

Монтаж фундаментных блоков достаточно прост и особой квалификации не требует, но предполагает привлечение спецтехники.

Основные этапы монтажа ФБС:

Выполнение расчетов числа и размеров фундаментных блоков, которые понадобятся для создания фундамента. Сначала определяют объем конструкции, значение делят на объем отдельного блока.
Подготовка основания – вначале засыпают подушку из слоя песка толщиной 5-10 сантиметров, потом ее тщательно выравнивают и трамбуют. Ширина/длина основания должны на 25-30 сантиметров превышать значения планируемой постройки.
Правильная разбивка участка выполняется по осям с применением строительных отвесов, уровня.

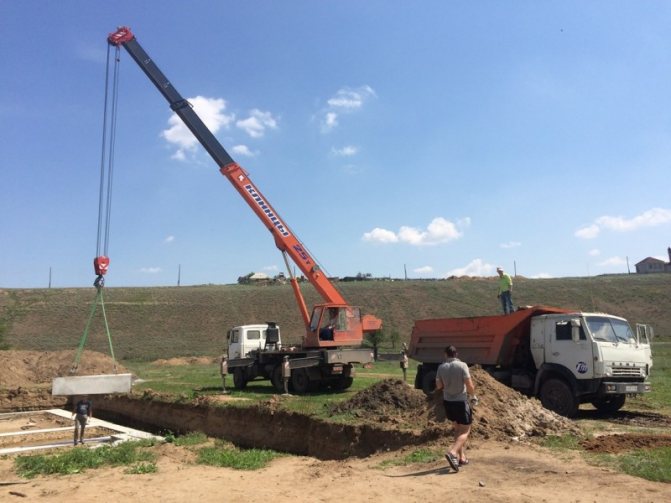

Монтаж ФБС грузоподъемным механизмом. Раньше желательно установить по углам, на перемычках и пересечениях фундамента блоки-маяки. С помощью нивелира проверяют совпадение маяков (между которыми натянут шнур) по верхним плоскостям. По шнуру выставляют оставшиеся элементы первого ряда. Для проведения инженерных коммуникаций между блоками оставляют зазоры (ориентируясь на проект).

Правильность монтажа первого ряда напрямую влияет на геометрию всего основания. А точность укладки обязательно нужно контролировать нивелиром. Все элементы конструкции при необходимости поправляют ломом. Далее ряд возводят по принципу выполнения кладки из кирпича. Между рядами желательно предусмотреть слой раствора бетона, уплотненный штыковой лопатой.

Высота стандартного фундамента составляет обычно 5 рядов элементов. Для небольших сооружений вполне подойдут блоки 40х60х20 сантиметров.

Размеры ФБС блоков можно посмотреть по специальным таблицам. При условии правильного выполнения расчетов и соблюдения технологии монтажа благодаря блокам можно создать надежное, прочное, долговечное основание.

Поэтапное возведение фундамента. Первый этап

На первом этапе стоит подготовиться к возведению блочного фундамента. Создается подробный проект постройки, в котором указываются все размеры.

По выбранным размерам следует рассчитать количество блоков. Для этого потребуется знать, какие размеры имеют блоки для фундамента.

Следует ознакомиться с ассортиментом строительных магазинов, в которых присутствуют блоки. Затем производится подробный расчет количества.

Итак, после расчета количества блоков и составления плана, можно приступать к закупке самих блоков. Для начала узнайте, какие блоки для фундамента бывают.

Многие торговые точки предоставляют дополнительные услуги по доставке и монтажу конструкций. Для домашних мастеров это очень удобно.
