Как правильно сделать подушку под ленточный фундамент: устройство и размеры, этапы работ

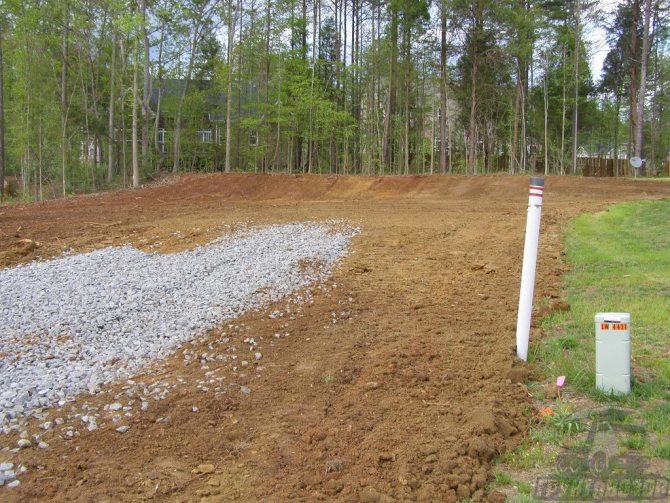

ПГС под фундамент, или песчано-гравийная смесь широко применяется при оборудовании оснований под фундаментами. Выбирать нужно материал, отвечающий ряду требований. О них мы и поговорим в данной статье.

В компании Грунтовозов вы можете купить ПГС для подушки фундамента с доставкой до вашего объекта по минимальной цене.

Цена на ПГС под фундамент от 600 руб. за 1м3 Заказать

Но сперва – несколько слов о том, зачем под основанием дома в принципе делают дополнительную прослойку.

Подушка под фундаментом выполняет несколько функций:

  • Выравнивает поверхность
  • Равномерно распределяет нагрузку фундамента и самого здания на грунт
  • Уменьшает усадку здания
  • Стабилизирует основание
  • Частично заменяет слабый грунт

Важно отметить, что подушка не обеспечивает дренаж. Она может лишь частично снизить капиллярное проникновение влаги под основание. При высоком расположении водоносного горизонта нужно оборудовать глубинный дренаж. Для защиты фундамента от обильных осадков и талого снега делают гидроизоляцию, отмостку , а после завершения строительства — ливневки.

Зачем нужна подушка под фундамент

Многим известно, возведенная с нарушениями фундаментная основа создает невозможные условия для проживания. Стены начинают покрываться трещинами, блоки окон и дверей перекашиваются, в помещениях появляются сквозняки.

Следовательно, должны соблюдаться правила устройства, и одно из них – это подушка под фундамент. Данная конструкция несущего характера способствует оптимальному перераспределению нагрузочных воздействий от объекта, исключает явление проседания. Кроме того, подушкой для фундамента удается приподнять низ опорной конструкции по отношению к уровню подземных вод.

Чаще всего искусственное основание устраивается из песка. Не стоит путать подушку с обычной песчаной подготовкой, слой которой гораздо тоньше. Устройство подушки под фундамент выполняется с целью улучшения слабой или просадочной почвы, чтобы заменить пучинистый грунтовый состав на непучинистый непосредственно под фундаментной конструкцией. Размерные параметры и формы подушки определяются с учетом имеющихся особенностей.

Рассмотрим необходимость обустройства подушки на примере слоя, сформированного из песка. Она исполняет следующие функции:

  • выравнивание. Это основное предназначение правильной подушки для фундамента, так как с ее помощью выравнивается дно фундаментной траншеи или котлована. Подушку в обязательном порядке насыпают под плитный фундамент или под основание из фбс, то есть под все сборные конструкции. Довольно часто дно котлована после строительной техники имеет неровности, которые с целью экономии денег выравниваются именно песком;

Перераспределение нагрузочных воздействий

  • перераспределение нагрузочных воздействий. Многие специалисты уверяют, что подушка способна распределять нагрузку. Только куда? Дело в том, что нагрузочные усилия распределяются равномерно в любом случае – с подушкой или без нее. Считается, что песчаное основание уменьшает давление на почвенный состав и защищает от возможных подвижек грунта, компенсируя их;
  • функции дренажа. Если насыпать под плиты фундамента песчаную подушку толщиной в тридцать сантиметров, в грунте разрушатся капиллярные связи, и вода в фундамент не поступает;
  • защита от зимнего пучения. Песок прекрасно отводит воду, и им лучше всего заменять пучинистые грунты, чтобы придать конструкции фундамента стабильную устойчивость. Только помните, что технология предусматривает устройство дренажа, чтобы вода, накапливающаяся в песке, не усугубляла ситуацию.

Теперь вы знаете, зачем нужна подушка под фундамент.

Виды подушек под фундамент

Давайте рассмотрим основные виды подушек под фундамент.

Песчаная подушка

Подушка из песка — очень распространенный тип подосновы для ленты, особенно под одноэтажные строения благодаря доступности и дешевизне строительного материала. Для ее устройства берется крупнофракционные речной или карьерный песок. При расчете объема стройматериала нужно добавлять примерно 15% на утрамбовку. Песок имеет свои достоинства:

  • хорошо отводит дождевые осадки;
  • впитывает грунтовые воды;
  • выполняет роль амортизатора при пучении;
  • повышает теплоизоляционные свойства конструкции;
  • хорошо трамбуется.

Преимущества песчаной подушки

  • под легкие и одноэтажные постройки: дома, гаражи, хозпостройки;
  • когда требуется заменить рыхлую почву под основание на более уплотненную;
  • под мелкозаглубленные основания для отсечения капиллярного подсоса.

Размеры и толщина песчаной подосновы выбираются исходя из типа грунта, этажности и материала постройки, характеристик почвы. Толщина песчаной подосновы под ленту зависит от ее ширины. Под плиту прослойку насыпают толщиной до 15 см, под сваи и столбы до 30 см, вдобавок она должна быть шире размера столбов на 15-20 см по окружности. На глинистых грунтах толщина подушки может достигать полуметра. В этом случае песок насыпается послойно по 15-20 см и каждый слой проливается и утрамбовывается.

Совет! Сильно толстую подоснову специалисты делать не рекомендуют, так как сложно предугадать как она себя поведет в экстремальных условиях.

Песчаная подушка

Кроме этого, для устройства качественной подосновы в месте с высоким УГВ потребуется гидроизоляционный материал, например, геотекстиль или рубероид. Дело в том, что песок очень хорошо всасывает воду, которая без гидроизоляции будет подниматься по порам бетона фундамента вверх в стены. Геотекстиль укладывается и под слой песка и сверху. Уложенные на него слои предварительно трамбуются трамбовкой. Для лучшего уплотнения песок лучше поливать.

Гравийная подушка

Щебеночная подушка также пользуется большой популярностью благодаря несложной технологии засыпки и большей прочности, чем песчаная. Щебень для этих целей может браться двух видов: гравийный и гранитный. Известняковый для таких задач не подходит из-за его невысокого качества.

Гравий — это разновидность щебня, получаемая просеиванием карьерного или речного песка. Именно гравийный щебень используется в 90% случаев для засыпки подосновы. Он отличается более доступной ценой по сравнению с гранитным. Гравийный щебень отличается округлой формой зерен.

Гравий меньше всасывает воду, чем песок и выдерживает большие нагрузки. Благодаря этой особенности щебеночная подушка может служить подосновой для фундамента двух- и даже трехэтажных строений. По стоимости такой вариант обойдется дороже, чем песчаная засыпка.

Бетонная подушка под фундамент

Бетонная подоснова достаточно редко используется в частном домостроении из-за ее дороговизны и трудоемкости в заливке. Однако именно она обладает наибольшей прочностью среди всех представленных. Бетонная подоснова делается аналогично схеме устройства фундамента, только тоньше. В целом, заливку можно разделить на следующие этапы:

  • выемка грунта;
  • устройство песчаной подсыпки, ее трамбовка;
  • устройство гидроизоляции;
  • заливка тонкого слоя бетона;
  • возведение опалубки;
  • устройство горизонтального армирующего слоя;
  • заливка бетона;
  • штыкование;
  • период высыхания.

Бетонная подушка

Таким образом получаются самые крепкие подушки под фундамент.

Железобетонная подушка под фундамент

Вариант опоры для сборных фундаментов — специальные готовые трапециевидные изделия. Внутри них находится стальной арматурный каркас. Именно фундаментные подушки применяются для строительства крупных зданий.

Проектируются они как опора для готовых фундаментных блоков. На верхней части изделия находятся петли-проушины, предназначенные для удобного захвата краном. К основным блокам выпускают доборные изделия. Преимущества железобетонных подушек: универсальность, долговечность и быстрый монтаж. В качестве недостатков можно отметить необходимость использования спецтехники для работы с ними.

В частном домостроении блоки используются для строительства домов усадебного типа, а также при строительстве домов повышенной комфортности. Перед началом работ по их установке дно котлована или траншеи выравнивается или трамбуется. На неустойчивые грунты в целях выравнивания можно засыпать песчаную подложку.

На выровненное и уплотненное дно ставятся блоки вплотную торцом к торцу таким образом, чтобы образовалась линия. Образовавшиеся пазухи заделываются цементно-песчаным раствором. На верхнюю плоскость устанавливаются бетонные блоки фундамента с перевязкой.

Блоки под фундамент

Комбинированное использование

Перед выбором материала может встать вопрос, что лучше использовать для подушки под фундамент: дешёвый песок или прочную щебень? Чаще всего используются оба вида. Как уже говорилось, нижним слоем щебёночной основы является именно песок. Так же, в песчаных аналогах для усиления используется щебень (например, при строительстве столбчатых фундаментов).

Устройство в зависимости от фундамента

Для чего нужна песчаная подушка под фундамент знают все строители. Но не каждый специалист убежден в ее эффективности. Есть мнение, что для определенных вариантов он не подходит.

Ленточный

Ленточный фундамент используют с небольшой толщиной песчаной подушки только для зданий небольшого размера.

Расчет песчаной подушки нужно проводить так, чтобы ее ширина была на несколько десятков сантиметров больше ширины ленты.

Чтобы выровнять грунт и избежать проникновения жидкости в фундамент, а также для других целей, все действия нужно выполнять в правильной последовательности:

  1. Помещают слой песка, какой необходим для данного типа грунта и ровно его распределяют по площади.
  2. Умеренно увлажняют песок водой, чтобы он плотнее уселся, и его легче было утрамбовать.
  3. Чтобы получилась плотная подушка без пустот, и дом не просел, для утрамбовки прибегают к специальной строительной технике.
  4. Выполняют устранение любых неровностей на подушке, чтобы этого не пришлось делать в дальнейшем во время сооружения фундамента.
  5. Обрабатывают рабочую поверхность гидроизоляционным слоем.

Важно проверить тщательность утрамбовки. Если на ней не будет следов, значит, работа проведена правильно.

Важно проверить тщательность утрамбовки

Песчаная подушка под фундамент не нужна, если используется монолитное основание. Это возможно при условии непучинистого грунта. Также подушка под фундамент без песка допускается, если в планах построить дом на песчаной почве.

Создать основание из ФБС невозможно без песчаной подушки. Такой фундамент на песчаной подушке без заглубления требует предварительного выравнивания неровностей, образовавшихся после снятия разрыхленного слоя грунта.

Если поставить фундамент из блоков сразу на грунт, то под ним образуются пустоты и дом постепенно неравномерно просядет.

Столбчатый

Столбчатый фундамент – это прочное основание, но его нужно подкрепить песком и гравием. Что сначала песок или щебень следует выяснить, чтобы не допустить серьезных ошибок. Сначала под свайный фундамент помещают твердые фракции гравия среднего размера и разбавляют все это песком. Чтобы компоненты прилегли друг к другу поплотнее, их заливают небольшим количеством воды и трамбуют.

Высота песчаной подушки допускается до 30 см.

В конце на поверхность кладут полиэтилен, чтобы в подушку не впитывалась вода.

Высота песчаной подушки

Плитный

Фундамент плита на песчаной подушке имеет такое же устройство, как и ленточный, но выполняется по всей площади котлована. Для создания правильной прослойки, необходимо выяснить, как сделать, и нужна ли она для этого типа основания. Процедура проводится так:

  1. Вырывают отверстие в земле под фундамент и тщательно ровняют его дно.
  2. Помещают туда определенное количество гравия или щебня. Сколько сантиметров насыпать определяют по плотности грунта. Если она небольшая, то достаточно пятнадцати сантиметров.
  3. На щебень насыпают песок. Какой лучше речной или карьерный выбирают на свое усмотрение. Если планируется небольшой коттедж, то достаточно будет 10 см. Это позволит распределить нагрузку одинаково на всю площадь основания.
  4. Утрамбовывают с применением виброплиты.

Нужна или нет прослойка, многие строители спорят. Но большинство сходится на мнении, что без нее не обойтись.

Перед установкой фундамента покрыть песок гидроизоляцией.

Свайный фундамент

Идеальным вариантом для сложной геологии и рельефа участка является строительство свайно-ростверкового фундамента. При любом составе грунтов сваи насквозь проходят пучинистые, нестабильные горизонты, опираются на пласт с высокой несущей способностью.

Свайный фундамент

При висячем ростверке обогрев почвы под зданием невозможен, сохранять геотермальное тепло нет необходимости. Ввиду небольшого диаметра винтовых свай выдергивающие усилия обычно не учитывают. Буронабивные конструкции значительно толще, однако для бетонирования можно использовать идеально гладкую полиэтиленовую трубу в качестве опалубки. Почвы при вспучивании будут скользить по ее поверхности, не причиняя вреда конструкциям фундамента.

Дом на винтовых сваях

Этапы строительства

Подготовка фундамента здания осуществляется в несколько этапов.

Разметка территории под фундамент

В соответствии с планом дома площадь обозначена. Все отходы, растения, выкорчеванные кустарники и деревья были удалены. Желательно удалить около 10 см верхнего слоя почвы.

С помощью колышков и натянутых канатов обозначены границы дома и все несущие нагрузку внутренние стены. Следует проверить, является ли угол между стенами строго 90º, если только конструкция не предполагает сложных конфигураций стен.

Траншея

В В этом случае траншея используется для удобного образования свай. Он вырыт на глубину не более 40 см и ширину, что позволяет без проблем монтировать деревянную опалубку и выкапывать свайные отверстия.

После завершения строительства траншею можно закопать, так как бетонная лента, выступающая в качестве шлифовальной машины, не должна лежать на земле. Песок можно наливать под ленту до желаемой высоты.

Куда вкапывать столбы?

Количество, диаметр и глубина свай должны быть определены на этапе расчета. Опоры устанавливаются в углах здания, под несущими стенами, в углах, где эти стены соединены и где должно быть установлено тяжелое оборудование.

Если, например, необходимо установить печь, дымовую трубу и т.д., то в этом случае может потребоваться усиление фундамента. В этом случае имеет смысл устанавливать сваи по углам армированного сваи.

Просверливаются отверстия для свай, которые подбираются в соответствии с расчетным диаметром свай. Диаметр должен быть немного больше, чтобы обеспечить возможность установки опалубки и уплотнения.

Для экономии бетона можно увеличить площадь свайного столба на земле за счет его более широкого основания. Это означает, что диаметр и вес сваи не увеличиваются, а нагрузка на грунт уменьшается за счет более широкой опорной поверхности. Это можно сделать с помощью специальной дрели. ТИСЭ .

Берегитесь, ребята! Для протокола, дрель. ТИСЭ Отличается от обычного наличия навесного плуга, что позволяет создать полость большего диаметра в желаемой части выемки грунта под стойкой. Дно плуга покрыто песком, возможно, гравием, слоем около 10 см.

Опалубка

Перед бетонированием опалубка должна быть изготовлена, а отверстие для сваи должно быть усилено. Опалубка может использоваться в качестве опалубки для плит, фанеры, металла, специальных плит, щитов для мастерских и т.д. Опалубка также может использоваться в качестве опалубки для свай. Отверстия герметизированы 2 слоями рулонного рулонного рулонного рулонного рулонного рулонного рулонного материала.

Опалубка для сваи может представлять собой асбестоцементную трубу, которая затем остается в грунте. Резина, трубы вставляются в свайное отверстие до конца. Внутри арматура образует арматурный каркас диаметром 12-16 мм.

В зависимости от диаметра сваи, арматура может быть установлена в виде прямоугольника или треугольника с центральным штоком в поперечном сечении. Вертикальные сегменты соединяются горизонтальными стержнями и проводами с шагом прибл. 30 см. Арматурная сталь должна располагаться посередине трубы, не касаясь стен.

Концы арматуры должны выступать на 15-25 см за пределы концов трубы, так как они соединены с арматурным основанием ленты фундамента.

Каким требованиям должна отвечать подушка фундамента

К подушке под любой фундамент применяют следующие требования:

  • используемый материал не должен содержать примеси растительного происхождения. Песок и гравий должен быть чистым, без посторонних вкраплений;
  • материал не должен обладать пучинистостью;
  • подушка должна легко переносить циклы замерзания-оттаивания, при этом не терять своих свойств;
  • даже при существенной нагрузке материал должен свободно пропускать воду, выполнять функцию дренажа.

Всем этим требованиям как раз и отвечает песчано гравийная подушка под фундамент. Но тут очень важно правильно подобрать исходный материал. Песок берется чистый, без посторонних примесей. Величина фракций должна быть от 1 до 2,5 мм.

подушка под фундамент песчаная

Что касается гравия, то тут важно правильно подобрать размеры и марку прочности материала. Поставщики могут предложить несколько видов:

  • щебень гравийный – получают путем просеивания горных пород. Такой материал отличается достаточно прочностью, при этом стоимость его весьма доступна. Именно такой вариант используется наиболее часто;
  • гранитный – это более дорогой, но и наиболее прочный материал, его минимальная марка составляет М1200. Его производят путем дробления гранитных блоков. В виду своей дороговизны используется не так часто, как первый вариант;
  • известняковый – недорогой материал, обладающий низкой прочностью. Можно использовать в качестве подсыпки только при строительстве небольших домов с малой массой.

Существует и еще более дешевый вариант. После дробления бетонных конструкций также остается щебень. Его тоже можно использовать для создания подушки под фундамент (конечно, при условии достаточно прочности), хотя многие специалисты делать этого не рекомендуют.

Чтобы подсыпка под основания выполняла все возложенные на нее функции, необходимо чтобы используемый гравий имел следующие два основных параметра.

Во-первых, величина фракций должна лежать в пределах от 20 до 40 мм. Во-вторых, марка прочности материала должна равняться или быть больше М1200. В этом случае полученная подушка будет без проблем справляться со всеми поставленными перед ней задачами.

Размеры: ширина, высота, толщина

Для того чтобы подушка удовлетворяла всем предъявляемым требованиям необходимо правильно выбрать ее размеры – ширина, длина, толщина. Они зависят от строения самой подушки, несущей способности и пучинистости грунта, типа фундамента и массивности строения.

Ширина и длина подушки определяется размерами фундамента. В случае ленточного фундамента засыпка проводится по всей длине траншеи, при этом ширина полосы должна превышать толщину фундаментной ленты минимум на 7-10 см с каждой стороны. Минимально допустимая ширина засыпки составляет 25 мм.

Особенности маркировка и размеры

Элементы для фундамента отличаются размерами и несущей способностью. По второму признаку выделяют четыре группы. К каждой группе принадлежат определенные подушки, это указывается в маркировке. Чем выше маркировочная цифра, тем больше нагрузок может выдержать конструкция.

Эти элементы производят разных типоразмеров, отличающихся по длине, ширине и высоте.

У каждой фундаментной подушки есть своя маркировка. Какая информация в ней закодирована, можно выяснить по примеру плиты ФЛ-10-24-3-Н. Расшифровка фундаментных подушек с таким обозначением будет следующей:

  1. ФЛ – обозначает тип конструкции.
  2. Цифры 10.24 – описание габаритов. Этот показатель измеряется в дециметрах.
  3. Цифра 3 – это несущая способность, строительного элемента.
  4. Н – это знак, обозначающий, как проникает влага внутрь бетона. В этом случае Н- нормальная.

    Маркировка строительной конструкции

По ГОСТу производитель обязан сбоку каждого элемента оставлять маркировку, сообщающую информацию о строительной конструкции.

Рассчитать ФЛ размеры под блоки 400 можно просто. Если высота составляет 400 мм, то ширина должна быть в пределах 600-1600мм.

Но при этом нужно учитывать, что сортамент подушек под фундамент разных производителей отличается размерами и стоимость рассчитывается индивидуально для каждого элемента.

Общие правила устройства фундаментной подушки

Для чего необходим этот элемент, мы выяснили. Теперь рассмотрим основные правила строительства, с чего следует начать, чтобы возвести надежную основу для несущей конструкции.

Укладка материалов выполняется послойно, с периодическим уплотнением. Для ручной трамбовки устраивают слои в пять – десять сантиметров, при использовании виброплит этот показатель на пять сантиметров увеличивается.

Многих интересует вопрос, зачем закладывать подушку под всем фундаментныам основанием. Данная мера позволит обеспечить равномерность осадки здания.

Размеры ширины подушек по отношению к аналогичному значению ленточного фундамента делаются больше на тридцать сантиметров.

Особенности монтажа

При монтаже фундаментных подушек ЕНИР необходимо учитывать некоторые моменты:

  1. Перед укладкой следует провести выравнивание с применением строительного уровня. Это позволит избежать необходимости в выравнивании фундамента.
  2. Лучше использовать плиты одной марки, особенно, при возведении капитальных стен строительного объекта.
  3. Важно проводить установку с перевязкой. Это нужно делать так, чтобы вертикальные швы рядов не находились рядом. Чтобы добиться этого, используют блоки разной длины.

ЖБ панельный дом на фундаментных подушках устанавливается, если используется ленточная основа для дома. При этом элементы определенного объема – фундаментные блоки.

При этом в ГОСТ указано, что устанавливать ФЛ лучше точно такие же, как и строительные блоки. Процедура состоит из таких шагов:

  1. Будущий участок готовят к возведению на нем дома и вырывают траншею.
  2. Всю поверхность вырытого отверстия выравнивают, а с помощью специального оборудования уплотняют нижнюю плоскость.
  3. Помещают песок, а сверху него щебень и тщательно утрамбовывают.
  4. После выполнения расчетов ФЛ и их размеров, плиты и блоки привозят на строительный объект.
  5. Плиты монтируют с помощью строительного крана, так как вручную их поднять невозможно.
  6. После выполнения сборки проводят армирование блоков.
  7. После того, как кладут фундаментные подушки для ФБС, выполняют их перевязку.
  8. Устилают поверхность гидроизолирующими материалами, чтобы избежать проникновения влаги и выполняют обратную засыпку.

Чтобы построить сборный фундамент, необходимо использовать только те блочные элементы, размеры и прочность которых соответствует ГОСТу.

Основные требования к подушкам

Усиление арматурой

Обеспечение необходимой прочности достигается путем армирования, произведенного по одному из приведенных конструктивных решений:

  • однослойной сеткой, плетеной конструкции;
  • сварным двухслойным сетчатым каркасом.

Фундаменты из железобетонных блоков применяются для монтажа различных типов оснований

Фундаментные блоки в основном передают нагрузку на устойчивые слои почвы или на подготовленную подушку

Первый вариант применяется для узких плит шириной до 1,6 метра, а второй – для увеличенных до 3,2 метра типоразмеров изделий.

Стандарт обязывает при установке плоской сетки или объемного арматурного каркаса соблюдать расстояние от арматуры до внешней поверхности не менее 30 миллиметров. Слой бетона указанной толщины надежно предохранит стальную арматуру от проникновения влаги, разрушающего воздействия коррозии.

Для обеспечения неподвижности арматурного усиления должны применяться неметаллические прокладки. Размеры проволоки отличаются в зависимости от конструкции такелажных приспособлений, количество точек крепления. Ее диаметр составляет от 4 мм (для сортамента Вр–I) до 14 мм, соответствующих проволоке А–III.

Стальная арматура, надежно забетонированная в подушке, выходит наружу и образует монтажную петлю. Этот элемент необходим для перемещения при монтаже. Схема установки такелажных скоб приведена в приложении к настоящему стандарту. Документ регламентирует шесть вариантов крепежных элементов в зависимости от массы плиты.

Особенности столбчато-ленточного фундамента

Такой фундамент является попыткой объединить преимущества колонного и ленточного фундаментов в одной конструкции и максимально устранить их недостатки. Должен сказать, что это очень успешный эксперимент, потому что он приносит ряд преимуществ этого типа фонда:

  1. Значительное сокращение объема земляных работ.
  2. Возможность строительства на средних и сильно изогнутых почвах, в том числе на торфяных почвах.
  3. Нет необходимости делать подушки из песчаника или песка под весь фундамент.
  4. Дренажная система не требуется.
  5. Снижает расход бетона, арматуры и рабочего времени.
  6. Снижаются потери тепла и улучшается виброизоляция здания.

Мы также рекомендуем прочитать следующую статью о пенополиуретановой изоляции: //6sotok-dom.com///.html.

Столбы

Основной проблемой в нашем климате является большая разница между летней и зимней температурами, когда замерзание воды в грунте зимой приводит к высоким нагрузкам на пол здания.

Одним из способов защиты фундамента является его более глубокое погружение, чем уровень замерзания грунта на строительной площадке. Например, для Московской области, в зависимости от типа почвы, это значение составляет в среднем 1,4 метра.

Получается, что глубина фундамента должна превышать это значение. Степень выемки грунта для плоского ленточного фундамента можно оценить самостоятельно.

Если используются сваи, то только они устанавливаются на этой глубине. Также оцените разницу в интенсивности работы и количестве кубометров земли, которую вы добыли самостоятельно.

Ленточный фундамент

Полосовой фундамент (кран) в этой конструкции служит несущим элементом, который поглощает и распределяет нагрузку со стен.

Как правило, он не соприкасается с землей, так как расположен на расстоянии 10-20 см. Если ремень установлен в полу, например, если было выбрано более плоское устройство, следует учитывать, что на него влияет также нагрузка с пола из-за колебаний температуры.

Для того, чтобы ремень не оттягивался от стоек, необходимо предусмотреть такую конструкцию, если он может двигаться и при вертикальных перемещениях, т.е. при работе в качестве поршня. Колонны должны быть гладкими и не иметь расширяющегося основания.

Узнайте, как правильно укрепить ленточный фундамент: //612sotok-dom./fundament/123455321/armirovanie.html

Материалы

Опоры могут быть изготовлены из различных материалов, от круглого дерева до железобетона. Форма также круглая, квадратная, полая и полигональная.

Если это самостоятельное здание с минимальным внешним притяжением сил и механизмов, то круглый бетонный столб является оптимальным.

Как правильно сделать подушку из песка

Зная, как сделать своими силами подложку из песка, можно значительно снизить общий объем финансовых затрат. Выполнению основного комплекта работ предшествует специальная подготовка.

Последовательность мероприятий:

  1. Спланируйте строительную площадку и разметьте контур, используя деревянные колышки и шнур.
  2. Очистите поверхность от строительного мусора, удалите крупные корни и имеющуюся растительность.
  3. Извлеките плодородную почву, сформируйте приямок на предусмотренной проектом глубине.
  4. Произведите укладку на поверхность почвы геотекстильной ткани, предохраняющей от переувлажнения.
  5. Обеспечьте доставку на участок работ крупнофракционного песка.

Завершив подготовительные мероприятия, приступайте к следующему этапу.

Хоть такая площадка кажется не очень надежной, она вполне справляется с возложенной на нее миссией

Какой песок лучше

Какой песок нужен зависит от местности. Специалисты рекомендуют воспользоваться гравелистым песком. Он обеспечит уплотнение, и конструкция не усядется через некоторое время.

Но часть строителей отдают предпочтение прослойке из песка и щебня, так как эта смесь предотвращает подтопление и выравнивает поверхность.

Песок или щебень – это популярные материалы, но не менее часто используют и песчано-гравийную подушку под фундамент.

Какая должна быть толщина

Песчаная подушка ― основание, созданное искусственным путем. Изготавливается непосредственно под фундаментом. Форма и размеры рассчитываются индивидуально с учетом конкретных параметров опорной площадки.

Толщина слоя

Расчет производится с учетом природно-климатических факторов (типа и глубины промерзания почвы, высоты пролегания подземных вод), типа обустраиваемого фундамента, вида возводимого сооружения и его веса.

В нормальных инженерно-геологических условиях под ленточный фундамент разрешается формирование подушки толщиной 15 см. Согласно российским стандартам, высота утрамбованного слоя должна быть от 10 до 30 см.

Устройство плитного фундамента подразумевает подсыпку песка 10-15 см слоем.

Песчаная прослойка под ленточный фундамент одноэтажного строения составляет 15 см, кирпичного здания в несколько этажей ― 25 см.

В устройстве столбчатого и свайного оснований используется песчано-гравийная прослойка шириной до 30 см.

В отдельных случаях она достигает 60 см.

Посмотрите видео:

Толщину подушки сооружаемой на участках с высоким уровнем грунтовых вод (заболоченной местности), рассчитывает специалист. Обустройство обычной прослойки в таких случаях неэффективно. Повышению эффективности способствует принятие дополнительных мер: прокладка водоотводов, дренаж.

Засыпка и трамбовка песчаной подушки

Песчаная прослойка под фундамент формируется следующим образом:

  1. Соорудите дренаж при близко расположенных грунтовых водах.
  2. Засыпьте крупный песок по всей площади.
  3. Сформируйте слой подстилки толщиной 20–25 см.
  4. Обеспечьте горизонтальность поверхности.
  5. Утрамбуйте виброплитой слой песка, обильно увлажняя его водой.

Сыпучую массу необходимо хорошенько разровнять и утрамбовать при помощи виброплиты

Песчаная подушка под ленточный фундамент спасает основу от подмывов, а также обеспечивает допустимую нагрузку на ее нижнюю часть

Обратите внимание, что степень уплотнения песочной прослойки должна быть такой, чтобы исключить следы от обуви на песчаной поверхности. После засыпки песка и завершения его трамбования, приступайте к возведению фундамента, предусмотренного требованиями проекта.

Этапы работ

Подготовку подушки для фундамента можно разделить на несколько этапов:

  1. Толщина и ширина обивки рассчитывается на основе свойств грунта, климатических свойств местности и веса строящегося здания;
  2. Территория обозначена в соответствии со строительным планом;
  3. рытье траншеи или рытье траншеи. Обратите внимание, что его глубина должна соответствовать общей высоте фундамента и подушки;
  4. Геотекстиль, уложенный на дно траншеи, используется для засыпки и пропорционального смешивания песка или песка (для сухого цемента весом 330 кг необходимо добавить 1250 кг гравия, 600 кг песка и воды — 180 литров);

Последний слой уплотняется и выравнивается. Сверху наносится гидроизоляционный слой, который может быть использован в качестве кровельной мембраны или аналогичного материала.

В этот момент обивка заканчивается и затем бетонные блоки фундамента укладываются или заливаются, в зависимости от технологии изготовления основания здания.

Фундамент является фундаментом любой конструкции, обеспечивающей его безопасность, но он сможет успешно выполнять свои функции, если будет иметь подушку, защищающую его от ненужного воздействия подземных вод и температурных колебаний.

Узнайте, как сделать правильную подушку для фундамента и почему:

Page 2

Существует множество типов фундаментов, а также штабели и ленты в нескольких вариантах, которые отличаются как по типу расположения ленты стеклоочистителя, так и по типу и технологии штабелирования.

Если мы посмотрим на наиболее распространенные типы, рассмотрим преимущества и недостатки, то определим, насколько они пригодны для самостоятельного строительства.

Как правильно обустроить подушку из песка и щебня

Песок, щебень на данный момент считаются более доступным и дешевым вариантом в сравнении со сборным/монолитным бетоном. При условии не слишком больших нагрузок песок и щебень вполне способны обеспечить прекрасные характеристики стойкости к различным нагрузкам, воспринимая их и распределяя на грунт. Такой выбор станет идеальным для ленточного фундамента:

Основные преимущества подушки из песка и щебня:

  • Простое и быстрое выполнение всех мероприятий, возможность реализовать все этапы своими руками.
  • Пониженная теплопроводность материалов, что позволяет сохранять тепло внутри строения.
  • Надежность и плотность основания, что положительно сказывается на всем здании.
  • Максимально равномерное распределение воспринимаемых нагрузок всех типов.
  • Препятствование подъему влаги из грунту на капиллярном уровне, защита от воды всей конструкции.

    песчаная подушка под ленточный фундамент

Как правильно сделать подушку из песка и щебня:

  • Подготовка траншеи или рва по предварительно сделанной разметке на объекте.
  • Выравнивание дна траншеи, уплотнение.
  • Прокладка слоя геологического текстиля с запасом по краям (потом подушка накроется этими частями сверху).
  • Засыпка слоя речного песка крупной фракции, тщательное разравнивание, увлажнение, трамбовка специальным инструментом.
  • Засыпка щебня средней фракции слоем до 20 сантиметров, равномерное распределение слоя, трамбовка виброплитой.
  • Прокладка слоя песка высотой 20 сантиметров, проливка его водой. Так удается добиться проникновения частиц песка в пустоты между щебнем, что обеспечит большую плотность.
  • Накрытие подушки свободными краями геотекстиля. Чтобы не повредить материал при выполнении дальнейших работ, можно насыпать сверху еще немного песка.

подушка для фундамента из щебенки

Расчет количества материала для обустройства подушки из щебня

Чтобы определить расход сыпучего материала, необходимо знать объем подложки и вес задействованной фракции. Этот показатель можно посмотреть либо в сертификате качества, либо использовать общее усредненное значение. Последнее составляет 1450 килограммов на кубический метр. Одна тонна щебня заполняет собой объем, равный 0,67 кубических метров. Достаточно разделить объем подушки на этот параметр. Результатом становится нужное количество щебня.

Если есть возможность узнать точный вес фракции, расчеты будут более точными. Кроме того, необходимо учитывать и то, что подушка чаще всего обустраивается комбинированной, а, значит, часть объема займет речной песок. Его расход увеличится при замене верхних слоев проблемного грунта. Сыпучие материалы лучше заказывать с запасом в 10-20 процентов. Иначе потом придется производить дополнительную закупку. Не следует забывать и о том, что щебень используют и для фундамента, поэтому его потребуется больше, нежели просто для подушки.

Засыпка щебня

Укладка материала производится послойно, минимальная толщина засыпки составляет 25 см. При укладке материал тщательно выравнивается по горизонтали и трамбуется с увлажнением и использованием строительной виброплиты.

Наличие песка в массе щебня позволяет получить более плотный слой, допускающий качественную трамбовку. Основная задача — постоянный контроль горизонтали поверхности слоя засыпки. Если не проверять состояние и уровень, то можно получить волнистый слой с заметным уклоном, что недопустимо.

ОБРАТИТЕ ВНИМАНИЕ!Проверка производится строительным или лазерным уровнем с немедленным исправлением обнаруженных перекосов или неровностей.

Рейтинг
( 1 оценка, среднее 5 из 5 )
Понравилась статья? Поделиться с друзьями:
