Обустройство фундамента дома: ленточный, свайный, плитный


Фундамент для частного дома можно сделать своими руками, но стоит помнить о соблюдении правил и строительной технологии, ведь фундаментное основание будет служить опорой для всего здания. Фундамент для дачного дома может быть упрощенной конструкции, если само строение обладает незначительным весом, а грунты на участке имеют хорошую несущую способность. В этой статье – все о фундаментах для дома и дачи.

Технология монтажа фундамента

Технология монтажа фундамента

Фундаменты, которые можно отнести к монолитно-бетонным основаниям, существует много. Отличаются они спецификациями, используемыми компонентами и т.д. Среди основных видов особенно востребованы:

  • Столбчатый фундамент — Устройство фундамента этого варианта основания подразумевает конструкцию из отдельных столбов, связанных между собой ригелями из бетона и заливающихся по краям будущего сооружения. В результате получается отличное основание для небольших построек и малоэтажного строительства из дерева и кирпича. Рабочий процесс в данном случае не требует использования тяжелой и сложной строительной техники;
  • Ленточный фундамент — основание по своей структуре является полосой из железобетона, углубленной ниже уровня промерзания грунта. Основные параметры устройства такого фундамента, его ширина, тип используемого бетона, структура и высота определяются на стадии проектирования, исходя из веса будущего здания, его структуры и количества этажей. Как правило, такие основания выбираются для возведения каменных частных строений, имеющих в цокольном этаже подвалы или гаражи;
  • Железобетонная монолитная плита — выбирается в основном на сложных грунтах, на глинистой, торфяной почве или с большой глубиной промерзания. Основное преимущество устройства такого фундамента в том, что плита является сплошным основанием, способным выдерживать большие нагрузки и сохранять целостность строения;
  • Свайный фундамент — удачно используется на склонах, промерзших, насыпных, слабых грунтах. В данном случае особе внимание необходимо уделять выбору опор и монолитного ростверка;
  • Свайно-плитное основание – это уникальное изобретение в строительной сфере, используемое в основном для возведения многоэтажных сооружений. Состоит из нескольких важных элементов – ростверков, железобетонных свай, характеризующихся отличной устойчивостью и повышенной прочностью.

Работы по устройству монолитных оснований предполагают применение специализированной строительной техники, так как требуется выемка больших объемов грунта. Помимо этого, армирование осуществляется в несколько слоев по всей площади основания строения. В данном случае потребуется много стальной арматуры, ее необходимо будет предварительно сваривать и обвязывать по специальной технологии.

Маленькие хитрости

Обратите свое внимание на советы специалистов, занимающихся строительством фундаментов:

Размечая будущий фундамент проверьте диагонали. Обязательно определите место, где расположить канализационные трубы, как подвести воду.

  • Какой фундамент лучше — как сделать правильный выбор в зависимости от типа почвы

  • Строительство фундамента — с чего начать возведение фундамента и пошаговое описание технологии строительства своими руками

Засыпанную подушку в траншею обязательно хорошо утрамбуйте.

Если вы хотите повторно использовать доски с опалубки, еще на стадии монтажа опалубки позаботьтесь об этом. Можно, чтобы не очищать доски от застывшего раствора, изнутри опалубки проложить рубероид.

Для облегчения заливки отметьте необходимый уровень. Не делайте это карандашом если раствор заливают из миксера, вам будет некогда следить за ее сохранностью, а при выравнивании сложно найти.

Особенности устройства фундамента из бетона

Особенности устройства ленточного фундамента из бетона

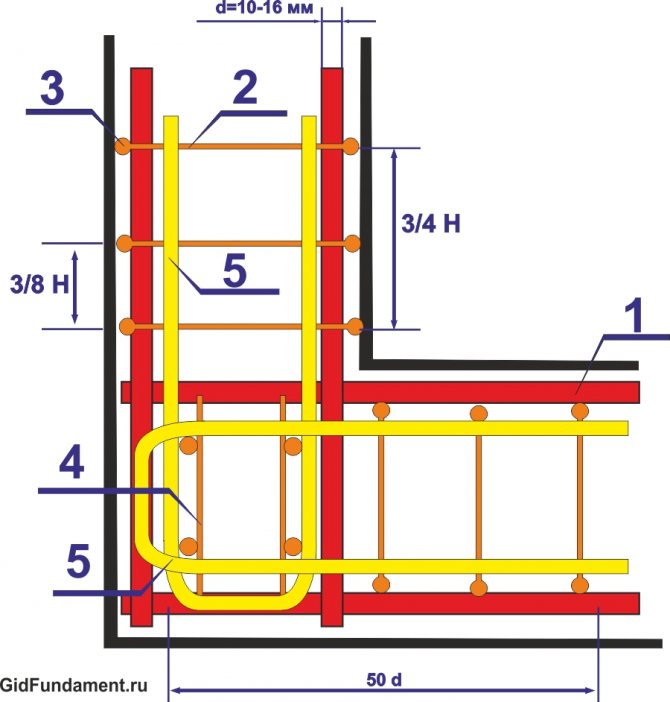

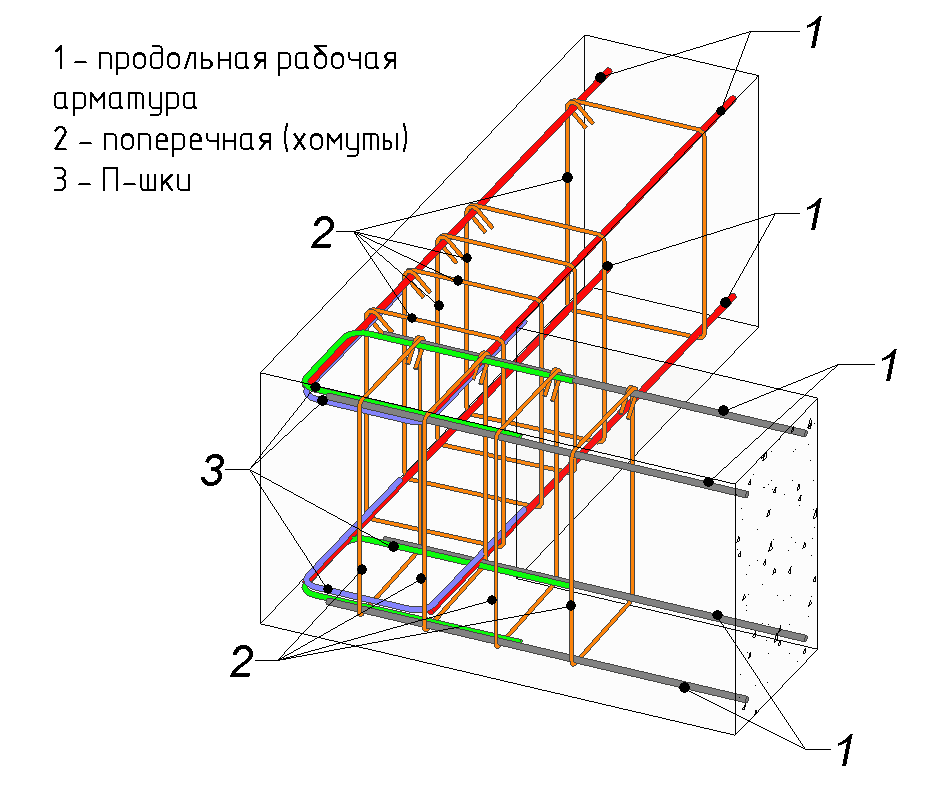

Технология возведения фундамента этого типа основания требует обязательного армирования с помощью металлических прутьев. Это позволяет фундаменту двигаться вместе с грунтом – зимой он поднимается, а весной начинает опускаться. Это не позволяет зданию разрушаться.

Такие основания называют плавающими, они особенно актуальны при большом давлении на фундамент, при строительстве на слабых грунтах, периодически сжимаемых, в сейсмически опасной местности, а также там, где земля промерзает на большую глубину. На таких основаниях удобно возводить любые здания и проводить капитальные и косметические ремонты, включая ремонт мягкой кровли.

Применение такого типа основания гарантирует снижение объема работ на земле, сокращение трудозатрат и экономию используемых в процессе строительства материалов.

Сегодня используются разные виды монолитных фундаментов:

  • коробчатые;
  • ребристые;
  • сплошные.

Последний вариант используется в том случае, когда планируемое сооружение будет без цоколя. В данном случае плита будет выступать в роли пола. При строительстве жилых сооружений плита имеет, как правило, ребристую или ленточную поверхность. Ребра производятся из монолитного бетона, иногда блоков.

Для строений в несколько этажей выбираются коробчатые основание, способные выдержать большие нагрузки. Высота ребер при этом равна высоте стен в подземной части строения.

Разбивка осей

Итак, мы уже знаем, что габаритные оси – это специальные линии, которые показывают на земле общие размеры фундамента под дом, а также особенности его конфигурации. Для нахождения габаритных осей необходимо на подготовленном участке вынести 2 точки, определяющие наиболее длинную горизонтальную ось. После этого на схеме фундамента надо обозначить дистанции между всеми направляющими, а также привязку к ним фундамента.

Процесс разбивки фундамента можно условно разделить на 3 этапа:

  1. Определить главные оси.
  2. Нанести их на участок.
  3. Сделать обноску.

Определить главные оси труднее всего, и обычно этим занимаются профессиональные геодезисты. Это пара перпендикулярных линий, которые начинаются от центральных точек несущих стен. Место, где они пересекаются, должно четко совпадать с точкой пересечения диагональных осей, тянущихся от углов здания. Чтобы перенести контур и ось чертежа на участок, надо лишь определить местонахождение этой точки пересечения осей. После этого, пользуясь имеющимися данными, можно без труда определить остальные точки. Место, где пересекаются главные оси, необходимо обозначить колышками и закрепить в центре гвоздем.

Если вы работаете с небольшим домом простой формы, разбивку делать необязательно и можно сразу приступать к нахождению габаритных осей. Они должны держаться на участке максимально прочно и не расшатываться, поэтому лучше будет зафиксировать их деревянными кольями или обрезками арматуры.

Существует два общеобязательных правила, которых следует придерживаться во время разметки фундамента:

  1. Если дом имеет квадратную или прямоугольную форму, внимательно следите, чтобы все углы были прямыми (90°).
  2. Если в качестве перекрытий будут выступать крупнопустотные бетонные панели, необходимо сделать так, чтобы размеры фундамента полностью соответствовали.

Ниже на видео – разбивка осей фундамента:

«Золотой треугольник»

Разбивать фундамент можно и другим способом с красивым названием «Золотой треугольник». Для кого-то он может показаться более простым и понятным. Точность результатов при соблюдении инструкции гарантирована.

Как сделать разбивку фундамента «золотым треугольником»:

  1. Выберите базовый угол.
  2. Вбейте в землю колышек, от которого будет тянуться бечевка, задающая направление несущей стены.
  3. В нужном направлении протяните 4 м шнура и вбейте второй колышек, максимально туго натянув направляющую.
  4. Отмерьте бечевки больше 3 и 5 м. Короткую привяжите к первому колышку, а ту что длиннее – ко второму. Отметьте на бечевках ветошью или узелками расстояние в 3 и 5 м.
  5. Сведите концы бечевок, а в точке пересечения установите еще один колышек. В результате у вас получится треугольник с абсолютно перпендикулярными сторонами (угол основания равен 90°).
  6. После этого можно приступать к разметке стен. Возьмите бечевку и отложите параллельно катетам треугольника направляющие длиной 4 и 6 м. Вбейте колышки. У вас получилось 3 готовых угла будущего здания.
  7. Теперь очень легко найти точку расположения четвертого и последнего угла. Для этого отложите 4 и 6 м с другой стороны и установите колышек в месте пересечения бечевок.
  8. Проверьте идентичность диагоналей. Если они совпали, значит можно плотнее забивать колья в грунт, чтобы они торчали всего на 30-40 см. После этого натяните бечевку по всему периметру и выровняйте так, чтобы отметки совпали и были строго горизонтальны (воспользуйтесь строительным уровнем).

Обноска осей

Когда вы установили главные оси, еще очень рано приступать к земляным работам, поскольку все колышки сразу же выпадут, и все придется начинать сначала. Чтобы этого не произошло, необходимо выполнить обноску. Для этого нужно вбить в землю пару деревянных столбов и зафиксировать между ними доску длиной 80-10 см так, чтобы между ней и землей оставалось 90-120 см. Так вы обозначите контрольные осевые точки.

Установите обноску примерно в 1,5 м от стен будущего дома. На доску перенесите размер котлована, расположение стен, их толщину и другие данные. Верхнюю грань доски между столбами обязательно выровняйте при помощи строительного уровня, после чего забейте в нее гвозди так, чтобы они показывали расположение осей здания. Для перенесения осей на обноску можно воспользоваться геодезическим устройством – теодолитом. В этом случае можно быть уверенным, что углы дома будут ровными и правильными. Если теодолит раздобыть не удалось, можно выполнить работу вручную при помощи египетского треугольника с размерами 3,4 и 5 единиц длины.

Остается лишь натянуть бечевку между гвоздями – это будет уровень. Проверьте расстояние между ними по диагонали, чтобы уровень дома получился нулевым. После разбивки основных стен можно заниматься остальными. Чтобы не повредить обноску котлован или траншею лучше всего рыть на расстоянии в 1,5 м. Если глубина должна быть большой, обноску рекомендуется сделать сплошной, разместив столбы с досками между ними по всему периметру.

Как проверить правильность разбивки:

  1. Проложите диагонали и убедитесь в их идентичности. При этом высота колышком также важна, особенно на неровном участке. Следите, чтобы они были вбиты на одном уровне.
  2. Колышки, вбитые по углам перед рытьем траншеи передвиньте на пару метров за пределы дома и забейте там, чтобы не мешали.
  3. Натянутый в процессе разбивки шнур можно использовать для вычисления требуемой ширины траншеи и габаритов цоколя. Сделать это легко при помощи отвеса, взяв внутрь дома от шнура 50 см, а за пределы – 10 см. В этом случае стены попадут четко в центр фундамента и цоколя. Если отступить равное расстояние по обеим сторонам от бечевки, стены очутятся за границами фасада.

Дополнительные пристройки (терраса, крыльцо или веранда) следует рассчитывать, ориентируясь на основной контур здания.

Ниже на видео показано, как сделать разбивку фундамента:

Устройства и типы ленточного основания

По глубине своего залегания ленточные монолитные основания могут быть глубокого или мелкого залегания. Заглубленные на небольшую глубину основания в основном используются на обычных грунтах, отличающихся прекрасной несущей способностью, под сооружения небольшого веса из дерева или каркасные дома.

Устройство монолитных бетонных фундаментов глубокого заложения применяется в основном под тяжелые здания. Опускают их ниже уровня промерзания грунта примерно на 15 см при условии наличия хорошей его несущей способности.

Технология монолитного ленточного фундамента предусматривает обустройство опалубки, придающей бетону нужную форму и не позволяющей ему расплываться. Однако опалубка требует не только дополнительных затрат на материалы, но и времени на ее обустройство.

Что необходимо учитывать при заливке

В первую очередь необходимо помнить, что экономить на бетоне нельзя, также следует выбирать только качественный тип цемента. Чем выше будет качество цемента, песка и добавок, тем прочнее будет бетонный фундамент.

Самостоятельно без профессиональной помощи и специализированного оборудования практически не реально залить монолитный фундамент. Чтобы обеспечить скорость работ по заливке и нужные объемы бетона, приходится иногда использовать сразу несколько бетономешалок.

Способов заливки монолитного бетонного основания существует много. Кто-то сразу с бетономешалки с помощью специального короба подает бетон, уплотняя на месте готовую смесь, кто-то использует вибратор или иные приспособления, поднимающие общую стоимость работ и цену самого основания.

Обустроить такой фундамент самостоятельно можно, однако, необходимо иногда консультироваться с профессионалами, имеющими опыт в разных сферах строительства. Общая технология обустройства монолитного основания для дома универсальна. Сроки работы могут отличаться в зависимости от типа грунта, наличия грунтовых вод, уровня усадки, степени промерзания в разные периоды и т.д.

Бетонирование

Предпочтительнее использовать готовый бетонный раствор, приготовленный в заводских условиях, но можно приготовить смесь ручным способом на строительной площадке, используя крупный песок, щебень, цемент и воду.

Бетонную смесь заливают в опалубку фундамента с обязательным уплотнением глубинными вибраторами. Ленточный фундамент следует заливать сразу с двух сторон, что поможет быстрее распределить смесь в опалубке, избегая неравномерного застывания.

Посмотрите видео, как производятся работы по возведению самого популярного типа основания – ленточного.

Верхнюю поверхность фундаментной ленты выравнивают до идеальной гладкости. Уход за бетоном заключается в укрытии от солнца и постоянном увлажнении поверхности фундамента. Не допускается продолжать строительный процесс до тех пор, пока бетон не наберет проектную прочность. На эту процедуру обычно отводится до 28 дней, но в некоторых случаях бетонная смесь сохнет дольше, что потребует длительного времени для набора прочности фундаментного основания.

Готовую фундаментную конструкцию обсыпают землей, заполняя пустоты и пазухи. Укладываемый грунт трамбуется по мере возможности. Особо узкие щели можно засыпать крупным песком.

Основные преимущества монолитного фундамента:

  • отличная способность выдерживать горизонтальные и вертикальные нагрузки;
  • высокая устойчивость к влаге;
  • надежность, прочность и жесткость, приспособленность к различным видам грунта;
  • способность выдержать любые подвижки грунта, землетрясения, повышенные нагрузки;
  • долговечность;
  • внутренне расположение стен в здании может быть любым. Сначала можно построить фундамент, после этого заняться планировкой помещения;
  • отсутствие грызунов и насекомых;
  • нет необходимости устанавливать дорогостоящую систему утепления пола и гидроизоляции.

Для устройства фундамента необходимо много материалов – песка, стальной арматуры, цемента, добавок, щебня. Такой состав гарантирует прочность, ускорит застывание бетона.

Учитывая конструкционные особенности данного основания и сложность его обустройства, для его выполнения следует пользоваться услугами только квалифицированных специалистов с большим опытом. Помимо этого, потребуется специальная строительная техника.

Устройство гидроизоляции

В монолитном основании есть поры, работающие, как капилляры при наличии даже небольшой влажности. Незащищенное основание в данном случае будет поглощать влагу, что приведет к негативным последствиям:

  • снижению прочности;
  • в порах влага будет кристаллизироваться, что приведет к повышению ее объема;
  • появится сырость в здании, плесень.

Если предварительно не сделать гидроизоляцию основания, со временем оно придет в негодность, что отразится на общем состоянии здания. В современном строительстве используются разные методы защиты:

  • обмазочный характеризуется высокой эффективностью, простым обустройством и обеспечением качественной защиты от влаги. На фундамент наносится мастик или специально предназначенная для этого эмульсия. Необходимо учитывать рекомендации производителя по нанесению, состав может использоваться в обычном или в нагретом состоянии;
  • современный и достаточно эффективный вариант гидроизоляции – проникающий, обеспечивает высокую глубину проникновения в бетон. Смесь кристаллизуется в порах, затрудняя внутрь доступ влаги;
  • рулонный метод является самым популярным. Используются в данном случае влагостойкие материалы в рулонах.

Принимается решение о выборе того или иного варианта гидроизоляции с учетом расположения водоносных слоев, количества в конкретной местности осадков, наличия поблизости к строению дренажных систем, особенностей конструкции основания и денежных возможностей заказчика.
