Ленточный фундамент для деревянного дома 6 на 6 м своими руками

Перед постройкой дома важно уделить время выбору основания, так как от этого зависит долговечность всего строения. Чаще всего создается ленточное основание. Это связано с многими причинами, но основной является возможность самостоятельного проведения работ. При этом на создание такой конструкции тратится небольшое количество средств. Чтобы сделать ленточный фундамент для дома 6х6 м, не нужно обладать опытом проведения таких работ, необходимо только следовать основным правилам, по которым происходит заливка основания.

Определяемся с типом фундамента.

Прежде, чем заливать фундамент, необходимо определиться, какую нагрузку он будет нести. От этого зависит тип фундамента. В нашем случае проектом предусмотрен ленточный мелкозаглубленный фундамент. Основные характеристики его приведены в следующей таблице:

  • Подушка
  • Размер
  • Бетон
  • Арматура
  • Доска
  • Полиэтилен
  • песчано-гравийная подушка высотой 30 см.
  • ширина 6,0 метров, длина 6,5 метров;
  • толщина стенок — 0,3 м;

  • толщина стенок поперечных перемычек 0,5 м;
  • высота — общая 1,1 м;
  • высота над землей, в нижней точке 0,6 м, в верхней 0,4 м.
  • М-200 — 12,5 м3.
  • 10-ка — 30 прутков по 6 м каждый.
  • толщина не менее 100 микрон — 80 м.пог.
  • Ленточный фундамент для деревянного дома 6 на 6 м своими руками

    Содержание

    Участок десять соток был приобретен в ИЖС в рассрочку сроком на один год. Поэтому решили не привлекать технику к земляным работам, решили самостоятельно, не спеша делать ленточный фундамент своими руками под деревянный дом 6 на 6 метров по центрам. Также хотелось узнать, каково это своими руками, сможем ли осилить достаточно трудоемкие работы. Сразу скажу, работа оказалась не легкая, много отнимает времени и сил, поэтому на следующий год рыть землю под плитный фундамент для беседки вызывали технику.

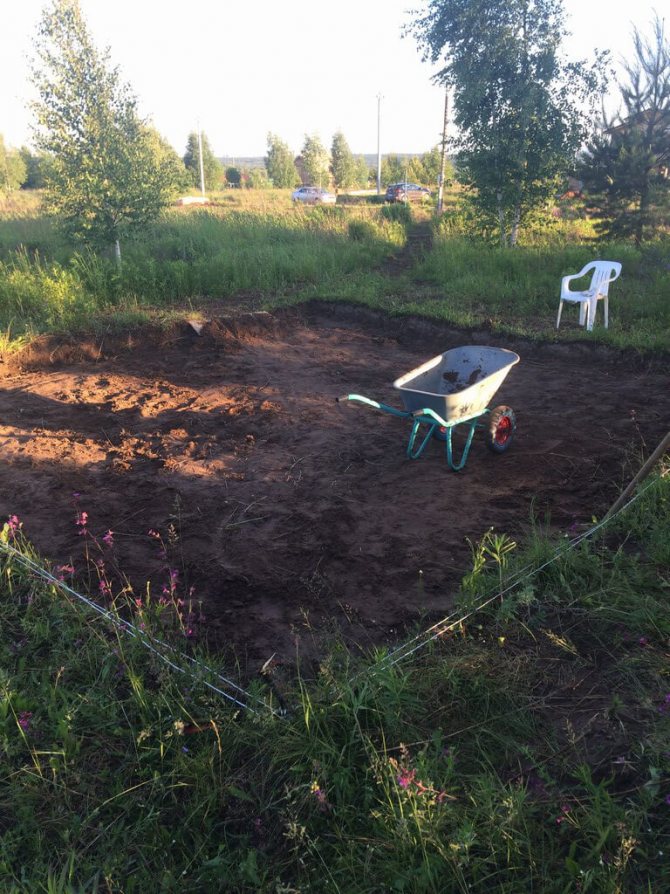

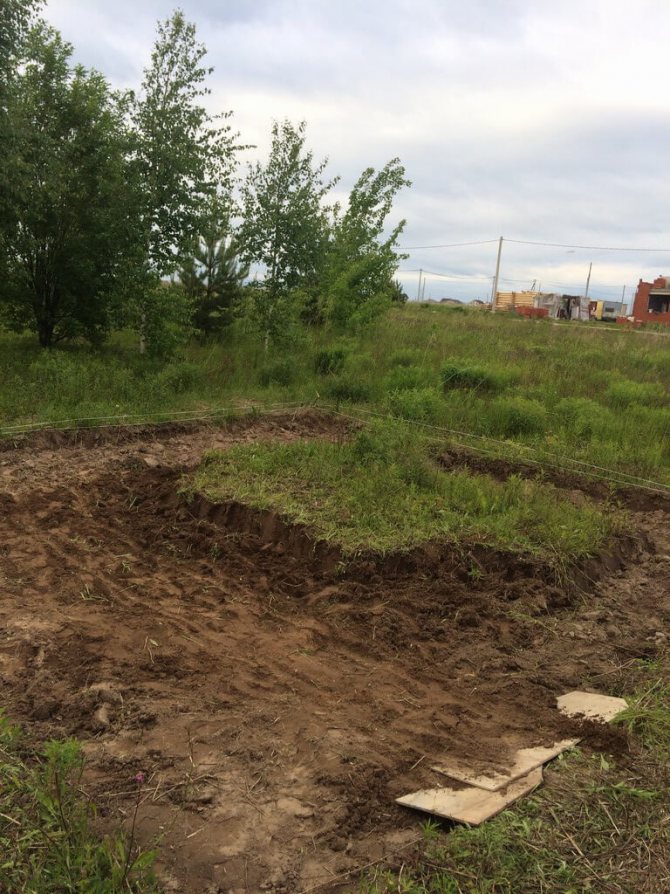

    Земляные работы

    Отступили от границы участка 3,1 метра и разметили периметр 6,3 на 6,3 метров шнуром, где 0,3 м предполагалось ширина фундаментной ленты, высота фундамента 0,6 м. Из инструментов лишь лопаты и садовая тележка для вывоза плодородной земли в места, где уровень грунта на участке ниже. Работали по вечерам после работы и в выходные дни, благо, до участка от дома недалеко 13 км. Плодородный грунт сверху оказался песчаный это плюс, но копать непросто, поскольку в середине мая корневая система уже достаточно мощная. Положительным моментом, оказался вывоз грунта на тележке в места, где были различные ложбинки, впадины, которые сразу засыпали землёй прямо на траву и позже разравнивали.

    Создание сваи под ленточным фундаментом

    Грунты на участке плотные, место где располагается ИЖС на небольшой возвышенности ненизко, туманы бывают редко. Геологию не заказывали для гостевого деревянного домика, поэтому решили, чтоб был надежнее, под ленточный фундамент сделать 12 свай. Садовым буром диаметр 200 мм, длиной 2 метра, были вырыты лунки, глубина от уровня земли два метра.

    Дно лунки утрамбовали речным песком, примерно 30 см, выше гранитный щебень, примерно 15-20 см. Скрутили цилиндром рубероид в 1,5-2 ряда и опустили на дно. Для сваи связал каркас из арматуры диаметром 10 мм. Так началось моё первое знакомство с вязкой арматуры.

    Чтобы во время заливки бетоном, конструкция сверху не разваливалась, сделал кольца из профнастила для забора, видно на фото, они синего цвета. Для замешивания бетона был сделан ящик из фанеры и также укреплен таким же профнастилом, который имеет волну, однако, имея руки и кувалду, можно вполне выровнять железо, как вам необходимо. Кольца из профнастила и речной песок по бокам сваи очень даже помогли, такая конструкция держала бетон в вертикальном положении и не давала рубероиду порваться. Для усадки бетона в свае использовали пруток из арматуры. Не всё просто удавалось при ручном бурении отверстий под сваи, иногда лунка немного уходила в сторону, выровнять было сложно.

    По ходу всех строительных работ по созданию ленточного фундамента, были проделаны работы, которые редко практикуются. Например, под ленточный фундамент был положен и утрамбован речной песок и гранитный щебень. Мы понимали, что в этом нет необходимости, но поскольку делаем своими руками (это уже экономия), поэтому было нежалко, в некоторых случаях, делать перерасход материалов.

    Опалубка и вязание арматуры

    Для опалубки ленточного фундамента использовали дюймовую доску. Для более прочного укрепления опалубки в дело пошла ЛДСП (ламинированная древесно стружечная плита) вторым слоем, а также шпильки 8 мм. Для сгибания арматуры заказывал сварщику арматурогиб, который очень помог, его схему нашел в интернете. Вязал арматуру вязальной проволокой, прежде были сделаны хомуты из арматуры диаметром 6 мм, на видео показан процесс.

    Каркас фундамента связан из продольной арматуры диаметром 10 мм, в углах арматура была согнута под 90 градусов, ширина нахлестов 40 см. Инструментом для вязки арматуры служил старый валик, который был на конце заточен на наждаке и загнут. Весь каркас вязался вблизи опалубки, для удобства вязки были сделаны из брусков «журавлики».

    Фундамент для печки залит отдельно.

    Коммуникации под фундаментной лентой

    Поскольку в гостевом домике предполагались полы по грунту, поэтому все коммуникации прокладывали под фундаментной лентой. Кроме канализационных труб в траншею была заложена труба ПНД 32 мм для водоснабжения.

    В итоге получилось канализация и водоснабжение в гостевом домике проложены по схеме ниже.

    Гидроизоляция фундамента мастикой

    Для гидроизоляции было куплено ведро мастики (цена 950 руб). Мастикой покрыл фундамент со всех сторон в два слоя, расход небольшой, и ещё процентов 20% осталось. Мастику пришлось разводить уайт-спиритом, потребовалось несколько бутылок, финансово гидроизоляция мастикой вышло ≈1500 руб.

    Послойное трамбование песка и щебня для полов по грунту

    Для полов по грунту был заказан речной песок 20 тонн, видно на фото. Предварительно выровняли грунт между стен фундамента. После чего началась засыпка речным песком с тщательной трамбовкой самодельной колотушкой и катком для трамбования газона. Каждый слой песка тщательно проливали водой из шланга. Речного песка было утрамбовано ≈ 30 см, всё это в таком виде перезимовало. На следующий год взяли виброплиту весом 90 кг, и еще несколько раз прошлись виброплитой и снова немного добавляли речной песок.

    Был заказан гранитный щебень 5 тонн, фракция 5-20 мм. Практически весь щебень ушел на засыпку слоем 10 см, который также трамбовали виброплитой.

    Укладка кладочной сетки и заливка бетоном полов по грунту

    Перед тем как заливать бетоном на щебень была положена кладочная сетка с ячейкой 50 на 50 мм и связана между собой вязальной проволокой. Под сетку для армирования положили пластмассовые фиксаторы, которые укрепили немного бетоном, чтоб они не могли сместиться при заливке бетона из миксера. По всему внутреннему перимитру фундаментной ленты была проложена демпферная лента 40 метров. Заказывали два миксера, поскольку заливали с полами по грунту одновременно бетонную плиту под беседку.

    Кладка цоколя для гостевого домика

    Для цоколя был куплен полнотелый красный кирпич 2 поддона. Перед кладкой кирпича на фундамент положили рубероид. При кладке кирпича использовали кладочную сетку.

    По последней фотографии видно, пока на этом этапе завершены строительные работы.

    Видео по обустройству фундаментных работ

    Некоторые виды строительных работ на этом объекте.

    Проект гостевого домика в 3D

    На этой странице вы увидите, что мы хотим построить, сможете сами приближать и вращать проект 3D деревянного домика.

    Полы по грунту в гостевом домике

    Результатом фундаментных работ должны стать полы по грунту, как на рисунке ниже.

    Разметка участка под фундамент.

    Для того, чтобы правильно разметить участок, нужно задать базу относительно основных точек участка: забор, другие строения, сад и т.п. Затем нужно выставить приблизительные размеры фундамента, но обязательно с запасом. На всей площади предполагаемой застройки нужно в обязательном порядке снять плодородный слой.


    Разметка участка под фундамент

    После этого делается окончательная и точная разметка фундамента с точностью до сантиметра.

    Важно! Осевые размеры и диагонали всего строения и каждой из комнат должны совпадать.

    4. Рытье траншеи.

    Чтобы вырыть траншею для будущего фундамента, потребуется 1 рабочий день, если делать все своими руками в одиночку.

    На песчаных грунтах и суглинках достаточно углубиться на 30 см в землю, а остальную часть фундамента лучше возвысить над землей на 60-100 см. Эта мера препятствует проникновению влаги в будущий дом.


    Рытье траншеи

    На глинистых грунтах лучшим решением будет буронабивной фундамент, который обвязывается бетонным ростверком. Для этого нужно сделать буром или при помощи буровой машины отверстия в грунте на глубину ниже глубины промерзания. В полученные отверстия закладывается рубероид для гидроизоляции, устанавливается арматура и заливается бетон.

    Необходимо оставить выпуски арматуры, чтобы впоследствии связать ее с арматурой ростверка. Затем роется траншея по периметру, но не более 30 см вглубь. Арматура столбов обвязывается с арматурой траншеи, ставится опалубка и заливается лента фундамента.

    Важно! Если участок не ровный, то в самой высокой точке высота опалубки должна быть не менее 60 см.

    Таким образом получится высокий фундамент. Если же производить замеры от нижней точки, то высота фундамента будет достигать не более 30 см, чего недостаточно.

    Для отбивки высот можно использовать водяной уровень, но лучше и точнее будет приобрести или арендовать невелир.

    От чего зависит количество потраченных денег

    Стоимость фундамента можно определить, учитывая следующие характеристики:

    1. Объем используемого бетона. Составив чертеж будущей постройки можно легко определить, сколько бетона будет потрачено на создание ленточной конструкции.
    2. Сечение арматуры. Стоимость основания под дом может отличаться в зависимости от сечения используемых прутьев. Выбор таких изделий зависит от веса дома.
    3. Материал, используемый для создания опалубки. Перед началом работ необходимо решить, какой материал будет выгоднее использовать во время строительства. Чаще всего применяются доски, но может использоваться фанера и несъемная опалубка из пенополистирола.

    Кроме этого, необходимо рассчитать расходы на доставку материалов на участок. В разных регионах стоимость материалов для создания основания является различной. Стоит учитывать стоимость разных видов наполнителей раствора. Например,гравий разных фракций имеет разную цену. Для создания ленточного основания чаще всего используется щебень мелкой или средней фракции. Такой материал является универсальным для создания фундамента.

    Опалубка

    Для того, чтобы собрать опалубку, необходимо сбить щиты из доски 50х150. Использование более тонких досок не рекомендуется, так как это может привести к тому, что залиты в опалубку бетон может либо выдавить доски либо искривить фундамент.


    Опалубка

    Для того, чтобы получить выровненную верхнюю плоскость фундамента, необходимо добиться, чтобы верхние доски опалубки были выровнены по уровню в ноль. Если же этого добиться не удается, можно натянуть нить по уровню внутри опалубки.

    Затем внутрь опалубки нужно уложить полиэтилен. Это позволит добиться ровной поверхности стенок фундамента, а также убережет доски, которые впоследствии можно будет использовать для других целей.

    Необходимо сделать крепкие распорки в опалубке. Во время заливки бетона ненадежная опалубка может развалиться, бетон может вытечь.

    В связи с тем, что фундаментная лента воспринимает нагрузки растяжения, арматуру необходимо закладывать в нижних и верхних частях опалубки. Для скрепления арматуры используется вязальная проволока.

    Важно! Арматуру нельзя сваривать при помощи сварки.


    Арматура

    Достоинства и недостатки ленточного основания

    К преимуществам ленточного фундамента можно отнести:

    1. Небольшие затраты. Это связано с тем, что ленточный фундамент имеет небольшие размеры, если сравнивать его с монолитной плитой.
    2. Возможность выдерживать большие нагрузки. Бетонные ленты могут быть основанием как для каркасного строения, так и для кирпичного.
    3. Скорость возведения строения. На заливку готовых элементов требуется всего несколько дней, после чего необходимо подождать застывания бетона.
    4. Возможность выполнить все работы своими руками.

    Если говорить о минусах, то стоит отметить необходимость тщательного анализа грунта на участке перед проведением работ. Также в некоторых случаях для создания железобетонной ленты требуется строительная техника. В пример можно привести строительство загородных домов большой площади. Еще одним минусом является большой вес создаваемой конструкции, что провоцирует неравномерную усадку дома.

    Заливка бетона


    Заливка бетона

    Бетон в опалубку нужно залить в течение 1 дня. От равномерности схватывания бетона зависит прочность всей конструкции.

    Для обеспечения вентиляции в каждой стене необходимо предусмотреть продуха. Они очень легко монтируются, если в опалубку предварительно заложить обрезанные по ширине фундаментной ленты пластиковые канализационные трубы. Закрепить трубы нужно в обязательном порядке, чтобы заливаемый бетон не выдавил их их опалубки.

    Другим важным моментом является подводка коммуникаций: нужно определиться, где коммуникации будут заведены в дом, и в тех местах также положить и закрепить трубы.

    По окончании заливки бетона необходимо выровнять поверхность мастерком по уровню натянутой нити.

    Нюансы возведения фундамента 6*6

    Возводится свайно-винтовой фундамент в сжатый срок. После того, как вы получите утвержденный проект дома, можно начать строительные работы. Для этого первым делом вы должны доставить к месту строительства весь необходимый материал и инструменты.

    Исходя из проекта проводиться разметка стройплощадки с обозначением мест под установку свай. Если под рукой у вас есть рулетка и планируется возведение несложного строения, сделать это можно самостоятельно. Но если вы не уверены в своих силах, лучше доверьте работу профессионалам геодезистам, которые выполнят качественно все необходимые работы.

    В точках под установку опор рекомендуется установить флажки дабы обозначить оные на местности и впоследствии быстро их находить. После можно переходить к монтажу свай. Это производится путем вкручивания сваи до достижения необходимого предела механически или с помощью инструмента. По завершению в полости сваи заливается бетонная смесь, фиксирующая опору на местности и создающая дополнительную прочность. В конце верхняя часть свай подрезается под один уровень.

    Преимущества железобетонных свай

    • Хороший показатель несущей способности и переносимости нагрузок без снижения эксплуатационных характеристик.
    • Длительный срок службы – около 100 лет.
    • Плотно опускаются в грунт.
    • Увеличение прочности за счет конструктивных особенностей – внутреннее армирование.
    • Высокая влагостойкость, огнеупорность, устойчивость к переменам атмосферного давления.
    • Удобство хранения. Изделия складируются в штабели, не требуют никаких особых условий.
    • Быстро устанавливаются, выгодно сокращают время на подготовительные и установочные работы.

    Цена возведения свайного фундамента 6*6

    Подсчитать точную стоимость постройки фундамента для вашего строения смогут только в строительной организации, куда вы обратитесь с соответствующим запросом. При формировании сметы учитываются следующие факторы:

    • Необходимое количество свай, их длина и диаметр;
    • Материал, из которого они изготовлены;
    • Характеристики вашего участка, возможные сложности при проведении работ;
    • Установка ростверка (при необходимости);
    • Отделка фундамента.

    Сроки строительства – несколько дней. Для этого не потребуется большой бригады рабочих, потому стоимость работы будет приемлемой.

    Фундамент 6×6 – это надежная опора для вашего строения. При соблюдении техники выполнения работ и использовании качественных материалов результат будет радовать вас долгие годы.

    Тип имеет значение

    Собственникам, задумавшим строительство в два этажа либо объекта особой архитектуры, стоит задуматься над тем, что вес сруба 6×6 м возрастёт, и напрямую будет влиять на выбор основания по сравнению с обыкновенной коробкой. Небольшому брусовому дому доступны все известные виды платформ – монолитная плита, лента, свайный ростверк, блок. Ниже преимущества и недостатки каждого:

    Плита. Достоинства:

    • Капризы грунта дому не страшны. Её устанавливают именно на таких почвах.
    • Усадка равномерна, соответственно такой же процесс и у дома.
    • Процесс заливки прост.

    К недостаткам относят стоимость бетона и привлечение техники, в совокупности, она достигает половины всего бюджета, отведённого на строительство. И невозможность устройства цокольного или подвального этажа.

    Строительство столбчатых фундаментов

    Столбчатое основание подводят под легкие сооружения каркасного типа. По сути, такая конструкция не отличается от свайного фундамента. Только вместо ростверка балочного или литого ростверка у столбчатых оснований используют нижнюю балку самого каркаса или лагу цокольного перекрытия.

    Ну а сами столбы заливают по маркированным точкам в малозаглубленные шурфы, с песчаной подсыпкой на дне. Кроме того, столбы можно выложить из кирпича, расходуя на один слой по два-три керамических или силикатных изделия стандартны.

    Применение забивных ж/б свай


    Здания из пеноблоков и газобетона


    Деревянные дома и бани


    Кирпичные дома, гаражи и ангары

    Фундамент на забивных сваях применяется уже многие столетия для постройки зданий на неустойчивых почвах. Более 60 процентов всех многоэтажных зданий построены на фундаментах с применением забивных свай.

    Самостоятельное устройство

    В этом разделе будет описано устройство монолитной ленты, так как это распространённый и доступный для самостоятельного монтажа тип фундамента. Итак, этапы строительства включают:

    • Очистка участка от насаждений, выравнивание грунта и копка траншеи.
    • Устройство опалубки, амортизационной подушки и армирования.
    • Заливка и выдержка.

    Подробнее:

    • Растительность на участке, предназначенном для устройства платформы, безжалостно уничтожают. Она в будущем может дать разрушительные последствия и принести с собой влагу. Для этого участок, определённый к бетонированию, проливают химикатами против распространения корневой системы.
    • Далее, грунт выравнивают. Фундамент под сруб 6×6 м должен быть приведён в единую плоскость. Для этого пользуются уровнем и срезают поверхность на желаемую высоту.
    • Иногда, при неоднозначной архитектуре, рытьё траншей происходит по трафаретам. Это, например, касается объектов с эркерами. Стенки вырытого котлована выравнивают лопатами и оставляют для просушки.
    • В устройстве опалубки используется всё – щиты, доски необрезные и обрезные. Главное, чтобы «лицевая» сторона оставалась гладкой – при её снятии, ровная поверхность для дальнейшей отделки важна. Что касается подушки – это песчано-гравийные слои, толщиной до 30 см вкупе.
    • Их насыпают на дно траншей и тщательно утрамбовывают, а затем, проливают водой для лучшей адгезии с бетоном. Устройство таких прослоек поможет уменьшить негативное влияние сточных вод и сделать нагрузку сруба переносимой.
    • Армирование – это необходимое усиление бетонирования для выдержки высоких объектов. Для этой цели используют стальной прут с сечением не меньше 3,5 см. Вязать же металл нужно вручную – сварка может прожечь узлы, что скажется на крепости усиления.
    • Далее, начинается заливка. Для экономии стоит воспользоваться строительным миксером, привозящим общий объём бетона – самостоятельное замешивание трудоёмко, к тому же неравномерная заливка скажется расслаиванием в местах соединения растворов. После бетонирования готовый фундамент под дом из сруба 6×6 м оставляют для выстаивания, периодически проливая поверхность водой во избежание растрескивания на жаре.

    По правилам, платформа должна выстоять год, но лёгкость брусового дома позволяет сократить этот срок вполовину.
