Бутовый фундамент: технология возведения своими руками

Укрепление и усиление фундамента дома необходимо при появлении в стенах или основании трещин а также, если планируется увеличение нагрузки: будет возводиться мансарда или планируется заливка стяжки взамен деревянных полов.

Методов усиления есть немало, но не все из них могут быть реализованы своими руками. Есть некоторые ситуации, при которых без профессионалов просто не обойтись. Иногда разрушения настолько велики, что построить новый дом дешевле, чем отремонтировать фундамент. Так что и метод и способ действий зависит от степени разрушения и причин, которые стали тому причиной.

Проблемы с фундаментом нужно решать вовремя
Проблемы с фундаментом нужно решать вовремя

Чаще всего возникают проблемы с ленточными фундаментами неглубокого залегания (это если основание заканчивается выше глубины промерзания грунта). Они не всегда создают проблемы, но при изменении условий (изменении уровня подземных вод, сдвигах грунта и т.п.) могут выдавливаться пучением или размываться.

Меньше всего проблем бывает с плитным фундаментом. Его усиление — редко встречающаяся проблема. Если и требуются какие-то мероприятия, то обычно это отвод воды или, в крайнем случае, цементирование нижерасположенных сыпучих грунтов.

Проще всего проводить ремонт фундамента деревянного дома. Древесина (бревно или брус, все равно) благодаря волокнистому строению нормально переносит все работы, а перекосы компенсирует за счет гибкости. С кирпичными, бетонными, блочными домами ситуация другая — тут малейшая ошибка может привести к разрушению стены. Потому необходимо зоны вмешательства (работ по укреплению) делать совсем небольшими — так меньше шансов нанести серьезный вред.

Проще всего работать с деревянными домами
Проще всего работать с деревянными домами

Типы и конструкции фундамента

Выбор типа и конструкции фундамента определяется тем, сколько вы планируете строить этажей. Если речь идет о каменном доме без подвального (цокольного) этажа можно применить заглубленный ленточный фундамент.

Ленточный фундамент

Обусловлено это тем, что работы будут проводиться с тяжелыми материалами и, конечно же, каменный коттедж со временем даст усадку. Для того, чтоб воздвигнутые стены не трескались, необходимо сделать армированный цельнолитой фундамент. Поскольку наш фундамент будет немного отличаться от обычной конструкции, предназначенной для каркасного дома, рассмотрим данный вопрос более подробно.

Бут: все о природном камне

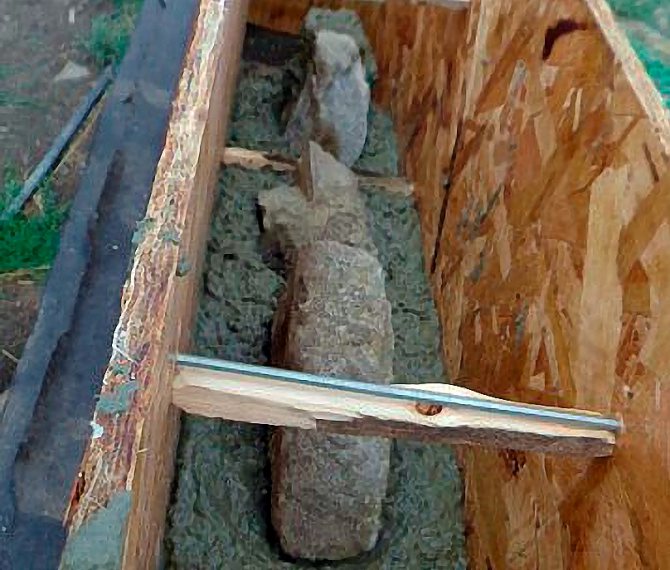

бутобетонный ленточный фундамент

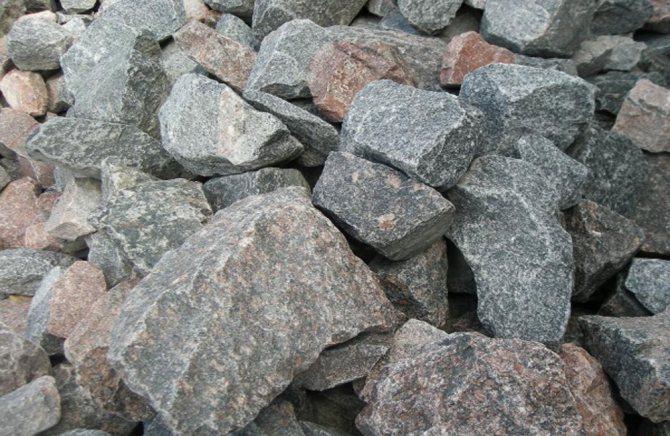

Бут — это камень природного происхождения, формирующийся в залежах грунта

Бут — это камень природного происхождения, формирующийся в залежах грунта. Форма камня, как правило, плоская и имеющая рваные края в результате его добычи.

В качестве материала для формирования природного бута выступают такие залежи:

  • Гранит;
  • Ракушечник;
  • Песчаник;
  • Известняк.

При этом в любом случае камень достаточно надёжен.
Расчет и устройство ленточного фундамента из бута

Чтобы определить качество природного бута, достаточно простучать его любым тяжелым инструментом типа молотка или кувалды. Хороший крепкий бут при ударе издаёт звонкий звук. В то время как нехороший камень отзовется глухим отзвуком и даже расколется.

Важно: для монтажа бутобетонного основания необходимо подбирать камни примерно одинаковой величины сечением 20х30 см, где 20 — это ширина, а 30 — длина. При этом все камни должны иметь только рваные и острые края. Это усилит сцепление бута с бетоном. Округлые же камни, наоборот, ухудшат качество готового фундамента.

Для улучшения сцепления бута с раствором при укладке каждый камень следует намочить.

Инструменты и материалы

Сначала об инструментах и материалах. Для обустройства фундамента под каменную постройку вам потребуется:

  • Строительный гидроуровень (ГУС)
  • Строительный уровень
  • Фанера либо доска
  • Лобзик
  • Шурупы, гвозди
  • Шуруповерт
  • Молоток
  • Лопата штыковая, лопата совковая
  • Вязальная проволока
  • Плоскогубцы
  • Щебень
  • Ведра
  • Мастерок
  • Арматура диаметром 12мм-14мм
  • Цемент, щебень, песок
  • Бетономешалка.

Основные свойства камня:

  • Прочность — разбить натуральный камень не так просто.
  • Экологичность — материал создается природой без какого-либо вмешательства человека.
  • Высокий показатель устойчивости к разным воздействиям химического и климатического характера.
  • Эстетичность — камень бывает разного цвета, а на его гранях природа создает удивительной красоты рисунки. Используя эти качества, можно создавать целые композиции, отличающиеся своей первозданной красотой.
  • Долговечность — каменные строения могут стоять века.

Для строительных работ пригоден не любой камень. Материал расслаивающихся и мягких пород не подходит для возведения прочных строений и укладки фундамента.

Обратите внимание! Для устройства основания используют неправильной формы обломки прочных горных пород, называемых бутовым камнем.

Чтобы фундамент из камня получился надежным и крепким, а работать было легче, выбирают камни плоской формы. Большие глыбы горной породы раскалывают на месте строительства или обтесывают.

Планирование

На данном этапе вам надо определиться с размерами несущих стен (тех стен, на коих будут держаться перекрытия), с числом и расположением простенков (тех стен, кои разделяют общее пространство на комнаты, санузлы и иные помещения).

Планирование дома

Детально зарисуйте все – это поможет перенести ваш замысел на грунт. Главное правило гласит, что под каждую из стен либо простенок надо заливать отдельный участок, являющийся составным элементом всего фундамента.

Недостатки бутовых конструкций

Некоторые из перечисленных преимуществ условны, так как все зависит от конкретных обстоятельств. Установить основание можно самому, но в процессе работы придется переносить тяжелые камни вручную. Расчет точного количества может затрудниться из-за того, что форма и масса их неоднородна. Для упрощения укладки придется подбирать изделия с широкими гранями, иначе процесс может затянуться. На практике чаще все-таки приходится нанимать рабочих для укладки. Цена на материал повышается, если карьера в регионе нет.

Подготовка траншей

На следующем этапе вы будете переносить вашу схему на грунт. Для этого надо будет забивать колышки и натягивать на них прочную нить либо канатик. После по натянутой нити надо выкопать траншеи. Если вы запланировали возводить коттедж высотой до 3-х этажей, тогда высота фундамента должна составлять от 60 см до 100 см.

При этом не меньше 10 см — 15 см фундамента должно возвышаться над почвой. Для этого над траншеей ровно по краю ставят опалубку (сбитую гвоздями либо скрученную шурупами).

Сооружают опалубку из фанеры либо досок. Через каждые метр-полтора по нижнему и верхнему краю опалубки надо сделать поперечные распорки. Благодаря этому бетон не сможет раздавить конструкцию опалубки.

Устройство опалубки

Чтоб вся плоскость фундамента являлась абсолютно ровной, верхний край опалубки надо выставить по уровню. Этого можно добиться посредством строительного гидроуровня.

Что это такое?

От обычного ленточного типа бутовый фундамент отличает то, что вместо арматуры в качестве сцепляющей силы используется природный камень, который в народе получил название «бут». Он обеспечивает крепкое сцепление с бетоном, чем гарантирует прочность монолитной постройки.

Не путайте бутобетонное основание и бутовый ленточный фундамент. В первом типе соотношение раствора и природного камня составляет 1:1. Для второго типа это соотношение равно 4:1.

Плюсы и минусы

Плюсы:

  • надежность и долговечность конструкции: использование прочного бута позволяет простоять строению более 150 лет;
  • высокая износостойкость: не разрушается под действием ветра, природных механических воздействий, не поддается действию ультрафиолета, температуры и прочих факторов;
  • водонепроницаемость: горная порода в отличие от обычного монолита, который имеет пористую структуру, обладает большей плотностью, поэтому не поглощает воду, а, следовательно, не разрушается под действием влаги;
  • эстетичный вид: готовый цоколь не требует дополнительной отделки;
  • экономия: достаточно дешевый стройматериал. Удорожить его могут только транспортные расходы, если месторождение находится на значительном расстоянии от места постройки;
  • возможность самостоятельного проведения работ без привлечения специализированных организаций и спецтехники;
  • экологичность: естественный булыжник совершенно безопасен для здоровья.

Минусы:

  • требуются точные расчеты;
  • время- и трудозатратный процесс.

Область применения

Использование такого типа подстенка возможно только на твердых почвах с низким расположением грунтовых вод. Если почва подвержена сезонному пучению, либо грунтовые воды будут касаться основания, то использовать данную технологию нельзя.

Чтобы уточнить состав почвы и ее пригодность для этого типа конструкции, нужно провести анализ. Эти показатели также помогут при проектировании и расчетах.

Несколько советов по устройству

Некоторые продвинутые мастера могут выкладывать конструкцию в виде трапеции: широкое основание первых пластов постепенно переходит в установленную ширину фундамента сверху. Такая технология добавляет остову устойчивости.


Ровные и одинаковые экземпляры блоков достаточно затратное удовольствие, да и найти такие порой непросто.

Поэтому чаще для строительства приобретаются разномастные булыжники, которые впоследствии можно подогнать до нужных размеров самостоятельно.

Ровная поверхность валунов позволяет использовать меньшее количество раствора при заполнении пустот. Более плотное прилегание делает постройку прочнее.

Несмотря на хорошие влагостойкие показатели породы, на стенки заглубленной части каркаса необходимо нанести слой гидроизоляции, состоящий из рубероида и мастики.

Армирование фундамента

Благодаря армированию фундамент не будет трескаться, а будет лежать целой единой массой. Также армирования способствует уменьшению осадки и деформации стен. Следовательно, необходимо выполнить арматурный короб для всех траншей фундамента и по всей их длине.

Армирование фундамента

Короб должен обладать формой объемных прямоугольников, которые по углам будущего строения связаны между собой. При изготовлении короба можно применять сварку, но можно и просто связывать арматуру проволокой при помощи плоскогубцев.

Заливка бетона

Ну что ж, если подушка насыпана, короб из арматуры связан, опалубка стоит, тогда можно начинать к заливке фундамента. Тут главным правилом является цельнолитье, т.е. все траншеи вашего фундамента необходимо залить за один раз.

Заливка бетона

Конечно же, в таком деле необходимо использовать бетономешалку либо готовый раствор, а также воспользоваться помощью бригады друзей-помощников. Бетон в траншеи заливают ведрами, можно это делать послойно – поочередно заливать слои до верха опалубки.

Если глубина траншеи составляет более 60 см, то допускается выполнение забутовки: после укладки первого слоя бетона в траншею кладут крупные гранитные глыбы, большие куски битого старого бетона либо любые иные плотные камни.

Когда вы приступите к заливке опалубки, то для лучшей усадки бетона необходимо постукивать мастерком по внешним бокам опалубки. Тут идеальным вариантом является применение глубинного вибратора, однако сойдет и постукивание. В конце, чтоб поверхность фундамента получилась ровной, пройдитесь по ней мастерком.

Важно знать!

Бывают случаи, когда при наличии короба из арматуры траншеи заливаются с перерывом в семь-десять часов. Такое допускается. Однако места, где будет стыковаться уже залитый и свежий бетон, необходимо намочить.

Ну вот, фундамент для вашей «крепости» готов. Теперь надо ждать, пока бетон полностью «схватится», а пока свозить на участок стройматериалы.

Если работы проводились в сухое жаркое время, то залитую конструкцию в первое время необходимо периодически обильно смачивать водой. Идеальным сроком для высыхания фундамента является 24 дня.

Видео. Плитный фундамент

Видео. Ленточный фундамент

Статьи про фундамент

  • Типы фундаментов
  • Столбчатый фундамент из дерева
  • Столбчатый фундамент из кирпича
  • Столбчатый фундамент из буронабивных свай
  • Сплошной плитный фундамент
  • Столбчатый фундамент
  • Винтовой фундамент
  • Ленточно-столбчатый фундамент
  • Влияние типа грунта на выбор конструкции фундамента
  • Выбираем материал для фундамента дома
  • Строительство фундамента для каркасного дома
  • Строительство каркасного дома
  • назад в раздел «Строительство дома своими руками»

Бутовый фундамент своими руками

Подготовительные работы. Устройство бутового фундамента начинается геологических изысканий, целью которых является определение типа грунта, высоты грунтовых вод и уклона участка. Строительная площадка очищается от мусора. Осуществляется разметка контура будущего здания. Бечевкой, привязанной к колышкам, размечают положение и размеры ленты несущего основания.

Земляные работы. Траншею под бутовый ленточный фундамент выкапывают в зависимости от глубины закладки с учетом песчаной подушки. В среднем она может составлять 50-150 см в зависимости от типа грунта, уровни грунтовых вод, веса сооружения. Ширина траншеи на 10-15 см больше ширины бутовой кладки. Если земляные работы производятся в сыпучей почве, то для предотвращения осыпания стенок выработки устанавливается опалубка из досок или OSB плит.

Песчаная подушка. В качестве уплотняющего слоя используют утрамбованный песок (слой не менее 15 см). Уплотнение его предварительно увлажненной поверхности осуществляют ручной трамбовкой. Если применяется бутобетонная кладка, то на поверхность песка в качестве гидроизоляции настилают рубероид.

Виды кладки

Кладка бутового фундамента выполняется несколькими способами:

«Под лопату» – используется постелистый и рваный камень. Рваный дополнительно обрабатывают, сбивая выступающие грани (приколка, плинтовка). Высота ряда за один кладочный проход – 25-30 см.

«Под скобу» – разновидность кладки «под лопату». Камни подбираются более тщательно по размеру. Кладка напоминает кирпичную – выполняется с перевязкой швов.

«Под залив» – используется округлый или рваный камень. Подбор или приколка не производятся. Камни как можно более плотно укладывают в траншею. После чего выполняют рассщебенку (заполняют пустоты готовым щебнем или мелким колотым камнем) и заливают жидким цементным раствором. Высота ряда не более 25 см. Такая кладка допускается только на непучинистый несущих грунтах для небольших сооружений.

С виброуплотнением. Этот способ является комбинацией укладки «под лопату» и «под залив». Укладка рядов осуществляется «под лопату», после чего выполняется расщебенка и заливка жидким раствором. Затем сверху устанавливается виброрейка для уплотнения кладки. Во время работы виброрейки периодически подливается раствор до тех пор, пока он не перестает просачиваться внутрь.

Кладка на рельефном ландшафте

Если предстоит возводить дом на участке со значительным уклоном, монтаж бутового фундамента начинают от нижней отметки на рельефе. Переходы по уровням выполняются уступами, каждый из которых составляют из двух рядов кладки. Высота одного уступа не должна превышать 50-60 см. Кладку осуществляют ярусами шириной до 1 м. Обязательно выполняют перевязку нижнего уступа с верхним. Также рекомендуется производить армирование как между уступами, так и по всему периметру фундамента. В местах стыковки уступа – через ряд, общее армирование – через 3 ряда.

Гидроизоляция

Изначально гидроизоляция бутового фундамента выполнялась глиной. Ее, предварительно разминая с водой и утрамбовывая, забивали между фундаментом и породой траншеи. Сегодня рекомендуется использование более надежных современных средств. Подземная часть фундамента обрабатывается гидроизоляционными материалами на основе гудрона. Также возможна установка водонепроницаемых мембран. Независимо от способа гидроизоляции возле фундамента устраивается бетонная отмостка шириной 50-100 см с углом уклона от 15°.

Кладочную поверхность цокольной части для предотвращения эрозии связующего раствора рекомендуется обрабатывать профильными водоотталкивающими составами. Например, декоративно-защитными лаками для камня с «мокрым» эффектом.

Схема ленточного бутового фундамента: а – подземная часть фундамента, б – цоколь, в – отмостка

  1. Песчаная подушка.
  2. Бутовая кладка.
  3. Битумная гидроизоляция.
  4. Обратная засыпка траншеи.
  5. Отделка бутового камня гидрофобными пропитками.
  6. Защитно-декоративная штукатурка.
  7. Кирпичная кладка.

Усиление бутовых фундаментов

Увеличение прочности бутовых фундаментов осуществляется за счёт придания его конструкции особой «ступенчатой» формы. Для этого нижняя часть бутовой кладки выполняется в два раза шире, чем стена сооружения. Каждые два ряда ширина фундамента уменьшается на 25%. Общее количество уступов не превышает 3-4. Такая конструкция повышает прочность основания в несколько раз.
