Камин своим руками и его функции в доме. Фундамент под камин в жилом доме, этапы закладки.

Нужен ли фундамент под камин? Особенности строительство фундамента под камин, виды и размеры.

Если вы решили соорудить у себя в доме классический очаг, то строительные работы нужно начинать с подготовки прочного основания. Правильно выполненный фундамент под камин имеет большое значение в контексте дальнейшей эксплуатации всей отопительной конструкции. В то же время пренебрежение основоположными строительными нормами необратимо приведет к деформациям и просадкам камина уже в первый год его использования. Поэтому рассмотрим детально основные рекомендации специалистов по заливке (закладке) фундамента своими руками под камин.

Варианты выполнения конструкции фундамента

  • В виде отдельной конструкции, которая не связана с основным фундаментом;
  • Как единое целое со всеми подземными конструкциями.

Если для строительства дома, вы используете массивную железобетонную плиту, которая установлена в соответствии со всеми строительными нормами, отделять фундамент отопительного прибора не нужно. Данное основание выполнит все функции, предупредит неравномерную усадку разных конструкций, будет надежным противопожарным фартуком в деревянном загородном доме.


Заливка фундамента под печь-камин

Когда нет возможности залить качественную железобетонную плиту, лучше всего обустроить отдельное основание. Оно должно размещаться на расстоянии 5-7 см от основных несущих конструкций здания. Свободное пространство нужно засыпать песком. Данная схема позволит избежать трещин в надземной части камина, которые могут образоваться и на стенах дома от неравномерной усадки.

Подготовительные работы

Работа по обустройству углового камина начинается с возведения основания. Категорически запрещается связывать фундамент возводящейся конструкции с основанием главного здания – это приведет к очень неблагоприятным последствиям.

Для определения оптимальной ширины фундамента добавьте порядка 50 мм к значению ширины лицевого цокольного ряда. Длину определяйте в соответствии с размерами бокового ряда цоколя. В целом же габариты основания должны несколько превышать размеры будущего камина.

При выборе места для обустройства фундамента и непосредственно камина проконтролируйте, чтобы в дальнейшем дымоотводящая труба не проходила сквозь элементы стропильной системы крыши и балки.

Фундамент делается предельно просто – роется котлован нужных размеров, дно ямы укрывается гидроизоляцией, поверх насыпается слой смеси песка и щебенки, укладывается арматура и заливается раствор.

Строительство фундамента для камина

Строительство фундамента для камина

Дайте фундаменту набрать прочность и укройте его двойным слоем рубероида.

Пока фундамент будет застывать, займитесь подготовкой строительных материалов к предстоящему использованию. Так, глину нужно предварительно замочить в воде на пару дней. На такое же время замочите и кирпичи.

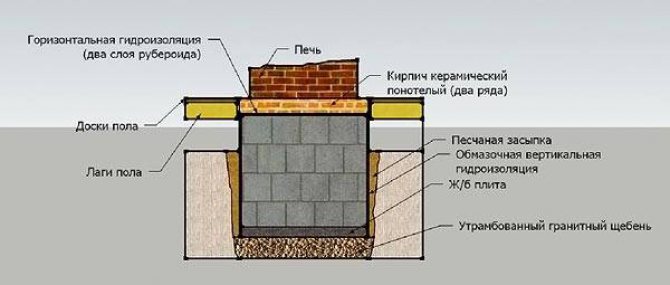

Схема кладки фундамента камина

Предварительно откалибруйте имеющиеся у вас кирпичи. Элементы с существенными отклонениями от упоминавшегося ранее размера применять для кладки нельзя.

Для приготовления раствора используйте стандартный и проверенный рецепт. Залейте сухой просеянный песок глиняной пульпой, а затем тщательно перемешайте полученную смесь. Необходимое количество воды определяйте индивидуально. Готовая смесь должна иметь консистенцию киселя.

Раствор для кладки камина

Проверьте готовый раствор. Для этого скатайте из него образец в виде «колбаски» примерно на 1,5 см в диаметре. Если образец не прилипает к вашим рукам, нормально держит заданную ему форму и не распадается – все отлично.

Также проверьте, как ведет себя приготовленный вами раствор непосредственно на кирпиче. Для этого уложите смесь на строительный элемент. Нужно, чтобы раствор не лип к кельме, не распадался на части и не растекался по кирпичу под своей массой.

Когда нужно приступать к обустройству фундамента?

Лучше всего заняться монтажом в начале строительства здания. Нужно тщательно продумать, где должен размещаться отопительный прибор, какие материалы будут использоваться. Конструктивная схема камина также достаточно важна. Нужно обязательно рассчитать, какую нагрузку производит отопительный прибор. Чем она больше, тем выше требования ко всем конструктивным элементам печки.

Если требуется провести установку в уже построенном доме, нужно учесть, что сделать это намного сложнее. Потребуется демонтаж напольного покрытия, проведение земляных работ внутри здания.

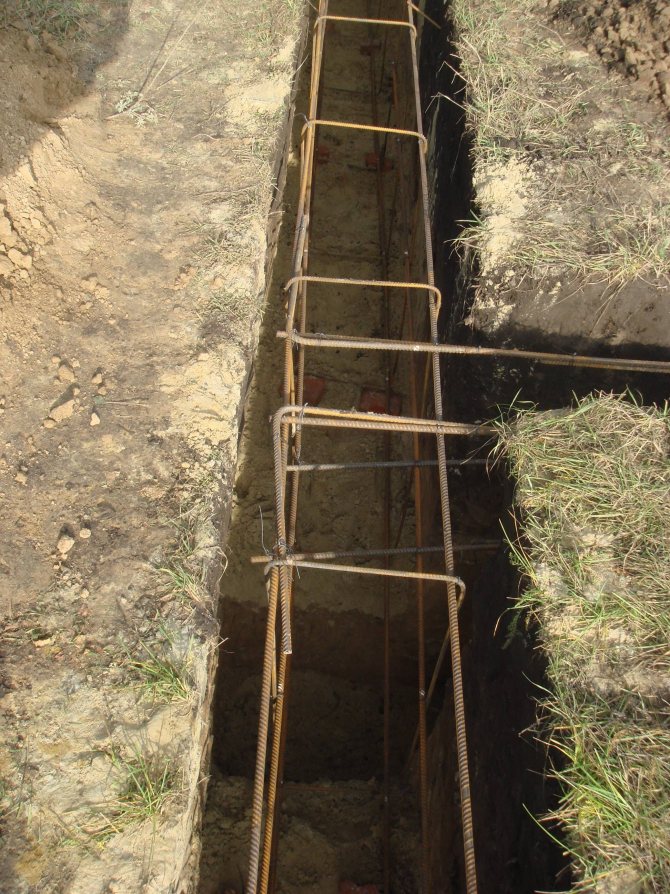

Армированный фундамент
Армированный фундамент

Фундамент под камин должен быть отдельной конструкцией. Это предотвратит негативное влияние на основные несущие элементы.

Во время установки печи можете демонтировать ненужные перегородки, если они вам мешают. Но не забывайте, что нельзя трогать несущие стены.

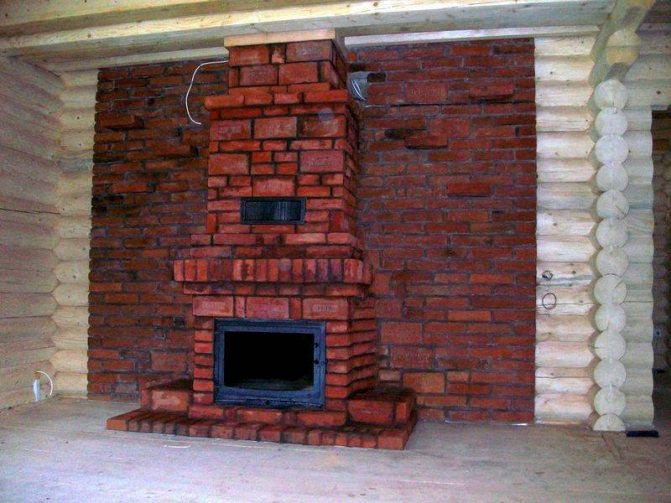

Дымовая труба в деревянном доме

Установив фундамент, можно задуматься об установке дымовой трубы. Эту работу тоже можно сделать своими руками. Дымовая труба должна безотказно функционировать и выводить продукты горения. Ее размеры рассчитываются в соответствии с жесткими правилами. Поэтому при выборе дымовой трубы нужно учитывать размеры камина и тип топлива.

Диаметр дымовой трубы и дымовыводящего патрубка должен совпадать. Иначе это может привести к некачественному отводу продуктов сгорания. Система начнет дымить, а в дымоходе будет быстро образовываться сажа.

Дымовая труба должна иметь круглое сечение, так как в трубах с квадратным или прямоугольным сечением могут образовываться завихрения, также способствующие образованию сажи.

Требования к камину

Помимо декоративных функций, к камину предъявляется ряд дополнительных требований, таких как:

  • не задымлять помещение;
  • прогревать воздух;
  • соразмерно смотреться в интерьере помещения.

При наличии всех этих условий можно считать, что установка камина была произведена правильно.

Складывать каминное сооружение нужно, обязательно имея порядовку. Это подробная схема, в которой указано, где должен находиться каждый кирпичик будущего камина. В этом ответственном деле мелочей не бывает.

Оптимальные размеры

При обустройстве основания под камин в своем загородном доме учтите:

  • минимальная глубина заложения фундамента – 0,5 м. Эта цифра может увеличиваться, если здание построено на неустойчивых грунтах;
  • если камин находится в не постоянно отапливаемом помещении, подошва основания должна находиться на 0,2 м ниже от сезонной глубины промерзания почвы;
  • поверхность фундамента должна выступать как минимум на 0,05 м от стенок печи;
  • верхняя точка фундамента должна находиться на отметке -0,150 относительно уровня чистого пола.

Фундамент с решеткой для пепла
Фундамент с решеткой для пепла

Для возведения современных печей в деревянном доме можно использовать разные конструктивные схемы. Если отопительный прибор будет находиться в углу комнаты, используйте обычный столбчатый фундамент под камин. Плитное основание подойдет для любого типа отопительных приборов.

Основные функции каминов

С давних пор на камин возлагали следующие функции:

Защита от холода

Он должен был защищать помещение от холода, и когда-то альтернативы такому отоплению не было, но только не в наши дни. Сегодня с этой функцией гораздо лучше справляется централизованное и индивидуальное отопление, хотя и от камина никто отказываться не собирается.

Приготовление еды

На камине можно готовить пищу. Понятно, что современная кухня напичкана таким оборудованием, что проблем с приготовлением любого блюда просто быть не может. Но разве может такая еда по одному только аромату сравниться с той, что приготовили на огне? И вот здесь камин, на котором можно запекать и мясо, и овощи – просто незаменимая вещь.

Декор

Камин сегодня – это декоративное украшение всей комнаты, можно сказать, что камин – это её душа. Сегодня камин – это уют, это радость и это вдохновение для всех гостей и домочадцев.

Именно по этой причине, скорее всего, даже если в помещении невозможно иметь настоящий камин, в ней часто можно увидеть его имитацию – с неживым огнём и ненастоящим потрескиванием ненастоящих дровишек. А всё равно, даже от такого камина на душе становится немного теплее и радостнее.

Особенности монтажа

Если вы решили установить в своем загородном доме печь следуйте данной инструкции.

  • Выкопайте яму глубиной 0,8-1 м, зависимо от типа камина и его конструктивной схемы.
  • Дно засыпьте слоем песка толщиной 0,15-0,2 м, который нужно тщательно уплотнить.
  • Уложите щебневую подушку толщиной 0,2-0,3 м. Хорошо утрамбуйте ее.
  • При необходимости установите арматурные каркасы. Используйте металлическую проволоку или обычную арматуру диаметром 5-10 мм. Расстояние между стержнями – 0,1-0,2 м.
  • Залейте бетонную плиту толщиной 0,2 м. Она должна выступать на 0,2-0,3 м.
  • Дальше приступайте к укладке кирпича. Для надежной фиксации слоев приготовьте обычный цементно-песчаный раствор. Для возведения фундамента можно использовать бутовый камень.
  • Когда верхний обрез подземной части печи будет находиться на уровне пола, при помощи строительного уровня проверьте горизонтальность поверхности. Даже небольшие перекосы могут спровоцировать неравномерную усадку.

После монтажа фундамента можно приступать к возведению надземной части печи. Нужно постоянно контролировать вертикальность стен, что даст возможность равномерно распределяться нагрузке от отопительного прибора.

Топочная камера

Существуют открытые и закрытые топочные камеры. В состав закрытой конструкции должны обязательно входить дополнительные компоненты – шибер и прозрачные дверцы из огнеупорного стекла. Самым простым вариантом будет покупка готовой топочной камеры – это существенно упростит монтажные работы, да и выглядят чугунные закрытые топки очень хорошо.

Обустройство топливной камеры – это один из самых проблемных и сложных этапов монтажа камина. Расположенная под дымоходом топка должна обязательно иметь каминный зуб, необходимый для эффективной работы всей конструкции. Чтобы продлить срок службы металлической топки, ее внутренние стенки желательно выложить из шамотного кирпича, что позволит минимизировать контакт открытого огня с материалом изготовления камеры.

Поскольку основной рабочий процесс происходит именно в топке, стоит рассмотреть его именно сейчас:

  • Топливо извлекается из топливной корзины, которая обычно располагается под топкой, и укладывается на расположенную в камере колосниковую решетку;
  • Подожженные дрова поджигаются, а интенсивность их горения регулируется при помощи шиберной заслонки, обеспечивающей доступ кислорода в рабочую зону (если камин имеет открытую топку, то процесс горения можно менять только подкладыванием дров);
  • Сжигаемое топливо становится золой и попадает в зольник, находящийся непосредственно под колосниковой решеткой (собранную золу нужно периодически убирать, поэтому лучшим вариантом будет выдвижной зольник);
  • Выделяемый при горении газ выходит на улицу через дымоход (для наибольшей эффективности стоит оснастить дымоход принудительной тягой, которая еще и позволит регулировать теплоотдачу камина).

Второй вариант несколько сложнее в обустройстве – он предполагает монтаж задней стенки под углом в 30 градусов по направлению к внутренней части камина. Если сделать камин своими руками, используя такую схему, то преимуществом будет повышенное отражение тепловой энергии в помещение.

Дополнительные рекомендации

Фундамент под камин может быть выполнен из различных материалов:


Кирпич для оформления камина

  • бутового камня;
  • смеси разных материалов;
  • керамического кирпича;
  • железобетона.

Можно использовать битый камень, кирпич или другие материалы, которые вы сможете достать. Для надежной фиксации слоев приготовьте строительный раствор – цементный, цементно-песчаный, цементно-известковый. Иногда непосредственно внутри фундамента предусматривают камеру для сбора золы.

Стенки такой конструкции выкладываются из бетонных блоков или керамического кирпича. Через каждых 2-3 ряда закладывается металлический уголок.

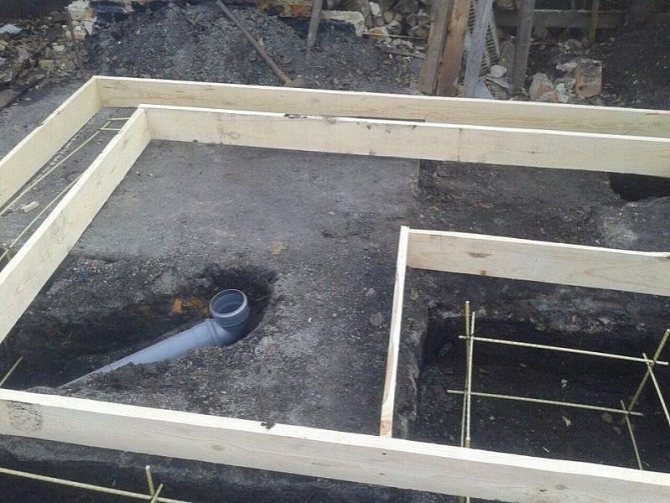

Подвод воздуха к камину
Подвод воздуха к камину

Также внутри подземной части печи может размещаться вентиляционный канал, который выходит в подвальное помещение. Таким способом проходит забор воздуха для горения дров, что значительно повышает продуктивность печки.

Если учесть все нюансы, можно легко установить камин в своем загородном доме. От возведенного основания зависит прочность и надежность печки. Обязательно выберете правильные материалы, рассчитайте необходимую глубину подошвы и подберите оптимальные размеры.


Установка дымохода

Если дымоход собран не по всем требованиям и правилам, то нельзя будет обеспечить работу даже самого качественного камина. Тут есть несколько простых правил, которые лучше соблюдать в любом случае:

  1. Прежде всего, дымоход нельзя делать в наружных стенах.
  2. Трубу дымохода лучше расположить как можно ближе к коньку. Лучше, если участок трубы, торчащий на улице, будет как можно меньше.
  3. Кирпич— самый лучший материал для изготовления дымоходов.
  4. На выходе дымохода лучше не ставить рефлекторы и зонты.
  5. Камин не будет работать, если отсутствует приток.
  6. По сравнению с закрытыми конструкциями, открытые выигрывают.

За счёт создания необходимой тяги дымоход служит для того, чтобы вывести воздух и газы из любых дымовых конструкций, удалить продукты сгорания. Помимо всего прочего, дымоход должен быть устойчив к воздействию агрессивной смеси конденсата и сажи, выдерживать температуру отходящих газов, соответствовать эксплуатационным, противопожарным и строительным нормам.

Для каждого дымохода в принципе индивидуально рассматриваются такие процессы, как крепление дымоотводящей конструкции и её сборка, установка, монтаж и строительство. Для дымохода из кирпича процесс следующий:

  1. Фундамент
  2. Порядовка
  3. Состав раствора
  4. Швабровка
  5. Оголовок и необходимость дымника.

Если дымоход из керамики, то обязательно выполняются:

  1. Фундамент и крепления модульных элементов
  2. Ревизия
  3. Тройник подключения.

Больше всего действий выполняется для дымоходов из нержавеющей стали:

  1. Крепления и кронштейны
  2. Трубы «по дыму» или «по конденсату»
  3. Применение отводов или колен для отклонения канала от вертикали
  4. Проходы через перекрытия и крышу
  5. Оголовок и необходимость зонта

Обязательно в процессе монтажа учитывать тепловое расширение, которое происходит в процессе эксплуатации. Недопустимо нарушать герметичность установленного канала. На этапе проекта каминной конструкции рассчитываются порядок установки дымохода, соответствие составных элементов, сечение и высота.

Возможная цена ошибки – стоимость разборки брака и строительства новой лестницы

Если в результате ошибочно принятого решения или погрешностей в расчетах фундамент под лестницу в доме был выполнен неправильно, поспешно изготовленную конструкцию может перекосить уже в первый год эксплуатации. Данное утверждение особенно справедливо для лестниц, расположенных снаружи дома. Из-за морозного пучения грунта и подвижки фундамента они могут деформироваться и начать разрушаться в первую же зиму. Этого наверняка можно было избежать, если бы до начала работ владелец дома посчитал нужным посоветоваться со специалистами, и приступил к монтажу лестницы, получив ответы хотя бы на несколько простейших вопросов. Таких, как:

Виды материалов для изготовления

Особенность строительных работ по возведению фундаментной основы под камин считается послойное наполнение предварительно подготовленного углубления бетонным раствором различного состава. В работе могут использоваться следующие материалы:

  • песок – речной либо карьерный, не содержащий посторонних примесей и мусора;
  • цементный материал – основной связующий компонент для бетонирования. Чтобы получить высококачественный фундамент, необходимо данный материал выбирать правильно – цемент должен отличаться однородностью и рыхлой консистенцией, не иметь комков или истекшего срока годности. Марка его должны быть не ниже М400;
  • щебенка – не очень крупный камень природного происхождения. Чаще всего используют известковый гравий или гранит. Первый вариант стоит не дорого, второй отличается лучшей устойчивостью к морозам;
  • бутовый камень – материал натуральный, представлен крупными кусками горных пород, вес которых достигает пятидесяти килограмм.
