Установка винтового фундамента – это решение, которое принимается застройщиком на основе точных расчетов и логических обоснований. Впереди его ждет еще много работы, и самое главное, о чем следует позаботиться в первую очередь – чтобы не допустить ошибок при обустройстве основания под будущую постройку. Стоимость монтажа сваи и желание выполнить основные процессы строительства дома самому заставляют ставить перед собой серьезные цели.
Правильно смонтировать винтовой фундамент — значит соблюсти все заданные параметры: горизонтальные и вертикальные уровни, расстояния между сваями, допустимые отклонения от линейных размеров и т. д. И если проблема с обеспечением горизонтального уровня решается обрезкой или наращиванием, то о том, как обеспечить соблюдение заданных расстояний, мы поговорим в настоящей статье.
Установка свайно винтового фундамента своими руками – задача трудоемкая. Она требует безошибочных расчетов, наличия специальных приспособлений и участия, как минимум, двух человек – цена ошибки здесь может быть слишком высокой.
Как закрутить винтовые сваи при возведении фундамента
Винтовые опорные элементы погружают в землю способом постепенного вкручивания, который сочетают с вдавливанием.
Конструктивные части сваи:
- Ствол, который имеет направляющий участок с винтовыми лопастями и удлинитель. На последнем также есть лопастные детали, но чаще он состоит из муфт и ствола.
- Несущие винтовые лопатки.
- Заостренный наконечник сваи (литейный) с несущими винтовыми крыльями.
Винтовые элементы при завинчивании проходят разные грунтовые пласты и немного смещаются из-за неравномерности почв. Закручивание предполагает небольшую неточность монтажа по сравнению с забивкой или инъекцией. В земле есть твердые частицы, например, большие корни или скальные каменные вкрапления, поэтому иногда случается застопоривание винтовой стойки.
Стопор означает ситуацию, когда 3 – 5 человек, крутящих свайный элемент, не могут больше заглубить его. Стержень достигает плотного слоя, который не может пройти, поэтому завинчивание останавливают. Если глубина погружения недостаточная, сваю вынимают и завинчивают рядом на линии разметки. Закручивать в тот же проход не рекомендуется.
Упор в прочный пласт означает, что свая достигла стабильного слоя почвы, ее несущая способность будет соответствовать проектной величине.

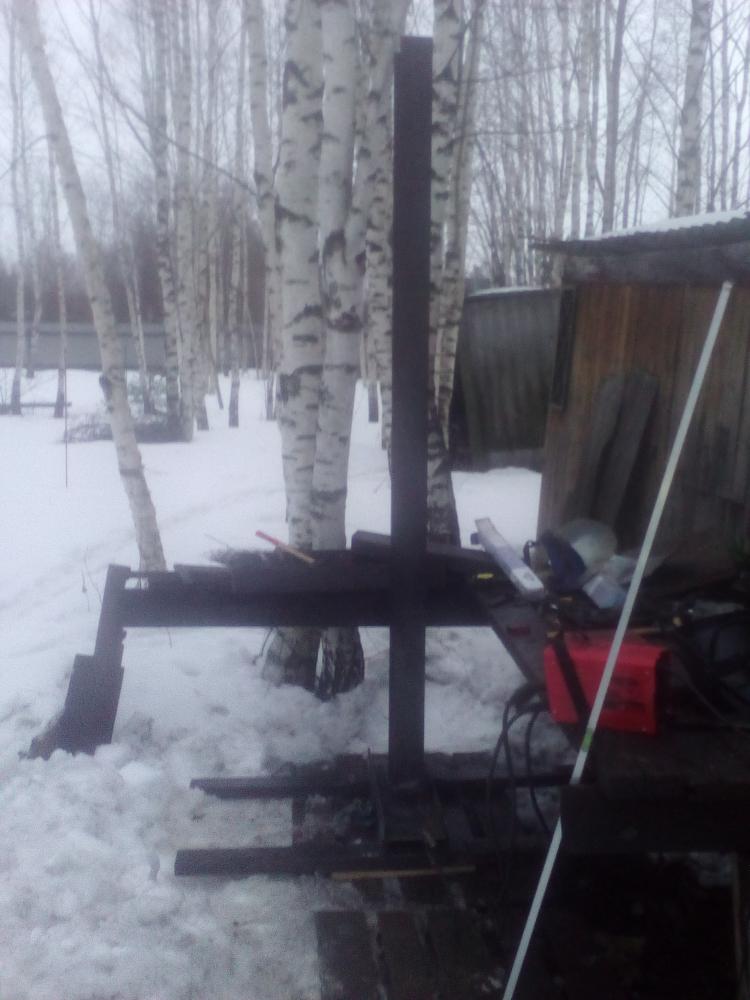

Что можно использовать, инструменты и оборудование
Механическое приспособление для закручивания свай захватывает ствол, удерживает его и медленно закручивает крылья наконечника в почву при заданном наклоне. Чаще вертикальные стержни ставят под углом 90°, а наклон (до 45°) принимают по расчету и дополнительно указывают в чертеже.
Оборудование состоит из рабочих частей:
- базовая платформа для установки агрегатов на колесах или гусеницах;
- выдвижные гидромехнические домкраты (4 шт.) для фиксации машины и регулирования упора;
- гидравлический захват;
- привод для закручивания сваи и координации угла наклона;
- управляющий пульт.
Усилие вращения передается через привод на наконечник вертикальной стойки, лопасти начинают крутиться. Стержень погружается в землю посредством поворота винтов, преодолевает препятствие почвы. Имеет значение целостность наконечника на этом этапе заглубления, поэтому заостренный конструктивный элемент выполняют из прочного сплава и делают литым.
Есть опасность разрушения или деформации приваренных лопастных крыльев при попадании на камни, но сопротивление преодолевает гидравлика. Вкручивание не разрушает земельные слои, а уплотняет почву вокруг ствола на расстояние 1 – 2,0 метра в зависимости от поперечного сечения вертикального элемента.
Монтаж фундамента из свай
Если плотность почвы равномерна по всей территории участка, то никаких проблем с закручиванием свай не произойдет. Конечно же, часто может случиться так, что при закручивании машиной под лопасти изделий могут попасть камни и корни, которые станут причиной поломки конструкции или отклонения ее от заданной вертикали. Именно поэтому к выбору свай нужно относится со всей серьезностью. Прежде чем устанавливать сваи нужно заняться проектом основания, в котором нужно учитывать все нюансы:
- Тип грунта после проведения геологических изысканий
- Размер дома. Нагрузка. Материал для строительства
- Количество свай
- Схема расстановки столбов
- Обвязка свай
- Диаметр свайной трубы
Стоит сказать, что особенно важен диаметр трубы, ведь именно от него будет зависеть устойчивость изделия, несущая способность фундамента в целом.
Как закрутить сваи с помощью мотобура
Мотобур
Проводят разметку и подготовку поверхности площадки перед погружением. Мотобур позволяет установить винтовую стойку строго вертикально, но работа проходит с участием двух человек. Диаметр шнека бура выбираю так, чтобы он был меньше поперечного сечения сваи, чтобы получить эффективный захват и избежать перекоса.
Первые элементы устанавливают в углах фундамента, при этом отмечают достижение ими стабильного слоя грунта. Стойки на углах погружают на проектную отметку, а промежуточные элементы можно заглубить меньше, если стойка дальше не идет, и добавить дополнительные опоры по линии разметки.
Особенности работы мотобуром:
- скалистые и каменистые почвы сверлят на маленьких оборотах, стараясь приподнять крупные элементы;
- при заклинивании виброшнека используют обратный (реверсный) ход;
- рабочий принимает устойчивую позицию, чтобы рывок при стопоре не сбил его с ног;
- сверло вынимают и чистят от земли каждые полчаса работы;
- каменистые пласты проходят с установкой карбидных лезвий на шнеке.
Мотобур эффективно справляется с любой разновидностью почв, при этом уделяют внимание конструктивным характеристикам свайных стержней. Диаметр, шаг лопастей, угол наклона выбираются индивидуально и зависят от нагрузки и физических свойств земельного слоя.
Виды мотобуров и процесс монтажа
Мотобур выбирают в зависимости от категории почвы, классифицируют приспособление для закручивания винтовых свай по типу мотора и мощности.
Механические легкие агрегаты весят 11 кг, с работой справляется один человек. Установки отличаются мощностью мотора до 3,5 л/с. Ручной агрегат применяют только для сверления в почвах 1, 2 категории с небольшими показателями плотности.
Автоматическое устройство с увеличенным объемом двигателя до 7 л/с требует второго работника для управления при бурении плотных пород. Весит установка 30 кг, поэтому на легких грунтах может работать 1 оператор. Такие агрегаты также используют в щадящих условиях.
Двухблочные мотобуры содержат в комплекте мотор и буровой отдел, которые располагаются на соединительной штанге. Мощность составляет 5 – 8 л/с, а масса агрегата на уровне 80 кг. Объединяющий стержень гасит отдачу при большом сопротивлении почвы, поэтому может справиться один работник. Точное оборудование сохраняет вертикаль без отклонений.
Мотобуры на основе гидравлики имеют мощность 11 – 15 л/с, их используют для земель 2, 3 группы. Ручные установки легко перемещаются по стройплощадке, может бурить один работник, но все зависит от прочности грунта. Чаще применяют отечественные установки Айрон, которые производитель поставляет с механическим приводом и гидравликой.
Преимущества ручного метода
Винтовые сваи — современный экономичный вариант фундамента для относительно небольших и легких построек. Монтаж опорных элементов может быть проведен на любых, даже слабых грунтах, в любое время года. Установка свай выполняется ручным и механическим способом.
Ручной метод применим в ситуациях, когда использование специальной техники нежелательно или недоступно по тем или иным причинам. Основные примеры: обжитый участок с имеющимися строениями, сложности с проездом техники, наличие коммуникаций и посадок, которые нельзя тревожить. Устанавливать винтовые сваи вручную также целесообразнее при небольшой площади объекта, когда требуется небольшое количество опорных элементов.
Закручивание винтовых свай ямобуром
Ямобур
Ямобур — установка для завинчивания свай, которую берут, если нужно закрутить множество винтовых стоек за короткий промежуток. За смену бригада делает 30 свай с помощью этого агрегата.
Работа состоит из следующих этапов:
- помещение гидравлического вращателя в ствол сваи и фиксация его штифтом;
- выверка и установка вертикального стержня на точке монтажа;
- ввинчивание стойки в землю.
Ямобур работает без проблем в сложных и стесненных условиях. Препятствие в виде крупнообломочных пород не останавливает действие бура, как и установка опор в водоемах или на обводненных бережных склонах. Ямобур позволяет монтировать винтовые элементы в разное время года и не зависит от погоды. Надежно завинчивает сваи с допустимыми погрешностями в соответствии с нормативными документами.
Агрегат применяют на дачных и дворовых участках, благодаря небольшим габаритам.
Ямобуры выпускают на базе бензинового или электрического мотора. В комплект входит набор наконечников для разных категорий почвы и сверления под наклоном. Для изготовления наконечника берут прочный металл со специальным напылением для увеличения срока эксплуатации.
Зимние особенности монтажа
Зимний монтаж винтовых опорных свайных конструкций практически не отличается от их устройства в летний сезон. Установка винтовых свай зимой производится с учетом некоторых особенностей:
- Большое количество снега на строительной площадке не дает возможности видеть неровный рельеф почвы.
- В промерзшем грунтовом основании труднее провести бурение.
- Бетонная смесь для заполнения пустот должна иметь морозостойкие добавки.
- Металлическая поверхность свайных конструкций при низких температурах требует осторожного обращения из-за риска получения ожогов.
Указанные факторы увеличивают трудоемкость зимнего монтажа винтовых конструкций. Если участок под застройку находится в болотистой или затапливаемой территории, тогда проводить летом монтаж свайно – винтового фундамента невозможно, а зимой поваляется возможность свободного передвижения по замерзшей почве и можно начинать строительно-монтажные работы.
Так как свая выполняется из металла, то при сильных морозах возрастает ее хрупкость, поэтому при монтаже не надо применять резких ударов и вибрационных усилий.
Особенности завинчивания винтовых свай мясорубкой
Мясорубка
Мясорубка — это ручное приспособление, включающее в комплекте электро или гидравлическую трансмиссию с креплением на свайный оголовок. Применяют схему рычагов для крепления инструмента и передачи вращающего момента. Устройство получило название от УМК (усилителя крутящего момента) грузовика для баллонного ключа, который именуют мясорубкой.
В виде привода берут дрель нормальной мощности (2 кВт), бурение организуют с применением мобильного генератора электричества. Дрель должна быть с реверсом, обеспечивающим обратные повороты. Вместо нее можно взять гидродвигатель, но первый вариант экономнее, также пригодится мотобур, если есть.
Редуктор увеличивает поворотный момент на наголовнике стержня и уменьшает число оборотов. Регулятор должен держать крутящий момент не меньше 4500 Нм, при передаточном соотношении 1:60. Усилитель кручения предпочитают на подшипниках, а смазку меняют после закручивания партии из двух десятков винтовых стоек. Приобретают на 1 сваю больше для пробного завинчивания.
Что нужно сделать перед началом возведения дома на свайном фундаменте
Перед тем как возводить фундамент на сваях, нужно провести ряд подготовительных работ, дабы избежать возможных негативных последствий в будущем. Для начала необходимо выполнить анализ грунта, на котором планируется строительство здания или сооружения. Этот процесс лучше доверить специальной фирме, которая имеет большой опыт в такой сфере. Специалисты этой компании проверят агрессивность грунта, а также уровень залегания подземных вод. Благодаря этому они смогут рассчитать срок службы фундаментам и определят несущую способность свай. Без этого не стоит начинать строительство.
Также необходимо уделить особое внимание самим сваям, ведь не все они одинаковы. Покупать сваи необходимо лишь сопровождающей их документацией, в которой должны быть указаны все условия, необходимые для их использования. Дабы фундамент просуществовал максимально долго, нужно отдавать предпочтение сваям с антикоррозийным покрытием. Особенно это касается тех случаев, когда строительство планируется в условиях слишком жёстких или влажных грунтов.
Что такое свайно-винтовой фундамент и область его применения
Если говорить коротко, то свайно-винтовой фундамент в целом представляет собой некоторое количество винтовых свай, вкрученных в грунт вручную или при помощи специальной техники. Поверх свай располагается, так называемый, ростверк, являющейся обвязкой всех, отдельно стоящих винтовых свай, в единую конструкцию.
Ростверк свайно-винтвого фундамента, как правило, бывает деревянный или металлический.
Если рассматривать одну отдельно взятую сваю, то она выполнена в виде металлической толстостенной трубы, как правило, толщиной металла от 0,4см до 1,2 см, на конце которой находится лопасть в виде большой резьбы, которая и способствует закручиванию сваи в грунт. Этот наконечник, в тоже время будет являться опорой сваи на грунт.
Для удобства монтажа, наиболее часто в продаже встречаются сваи длинной от 25 см до 2,5 м.
Ранее я писал о плюсах и минусах свайно-винтового фундамента для частного дома, либо других строений на Вашем участке, где подробно рассмотрены все достоинства и недостатки этого вида. Там же Вы сможете узнать о некоторых особенностях такого типа фундамента.
Остальные характеристики и нюансы свайно-винтового фундамента мы рассмотрим далее.
Область применения винтовых свай
В принципе, область применения свайно-винтового фундамента довольно таки широка, хотя Вы, наверное, уже много раз слышали, что такой фундамент подходит только для легких деревянных строений, из бруса, например, или каркасных.
Но на сегодняшний день, производители изготавливают винтовые сваи практически под любые нужды, которые выдерживают колоссальные нагрузки и подходят для кирпичных или блочных домов.
Но стоит отметить, что чем больше свая, тем дороже она будет стоить, и монтаж таких свай придется выполнять используя спецтехнику. А в добавок к этому, при устройстве тяжелых домов, сваи необходимо усилить, дополнительно скрепив между собой, а это уже лишние затраты, которые могут свести на нет самое главное качество свайно-винтового фундамента – низкую стоимость.
Свайно-винтовые фундаменты также хорошо справляются со своей работой в болотистых местностях, где уровень грунтовых вод высок, а более твердые породы грунта расположены глубоко в земле. В этом случае другие фундаменты, либо будут очень дороги, либо просто не подойдут для надежной опоры частного дома. В таком грунте винтовые сваи — своего рода спасение для тех, кому выбирать участок не приходится.
