Как установить отливы на фундамент деревянного дома

  • 22715
  • отливы отливы на фундамент своими руками фундамент

Цоколь дома может располагаться заподлицо с фасадом, быть утопленным вглубь или выступать наружу. Если фасадные стены недостаточно толстые или в доме планируется цокольный этаж, обычно используется третий вариант. Выступающую часть закрывают сверху отливом во избежание повреждения осадками. Рассмотрим, как сделать отливы на фундамент.

Что такое отлив и каковы его функции?

Так как фундамент выполняет несущую функцию, он зачастую шире стен. Поэтому цоколь относительно стен формирует выступ. Снег при таянии или дождевая влага могут скапливаться на верхней части фундамента и постепенно проникать вглубь, размывая структуру основания строения. Кроме того, при замерзании вода, попавшая внутрь цоколя, расширяется, также оказывая разрушающее воздействие.

Для предотвращения подобных процессов на выступ устанавливают планку, ширина которой может составлять от 5 до 40 см. Она монтируется на цоколь под уклоном, что позволяет воде стекать. Это и есть отлив.


Отлив цокольный

Кроме защитной, такой козырек выполняет декоративную функцию, участвуя в оформлении фасада здания. Его выполняют из различных материалов разнообразных цветов.


Планки могут быть разных оттенков

Обратите внимание! Цвет отлива может не только соответствовать тону фасада или цоколя, но и быть контрастным. При правильном подборе палитры такой вариант украсит дом.

от 28,5 руб. / шт.

Размеры, мм Цена, руб оцинковка

Для придания своему дому хорошего вида, да и для собственного удобства, многие решаются перейти на пластиковые окна и даже делают это своими руками. Несомненно, они смотрятся красиво, но завершающей фазой такого монтажа будет установка отливов на пластиковые окна.

Они устанавливаются для того, чтобы отводить воду, которая способна попасть на окно. С помощью отливов попадающая вода, например, от снега или дождя, стекает вниз, тем самым еще и защищая прилегающую стену от влаги.

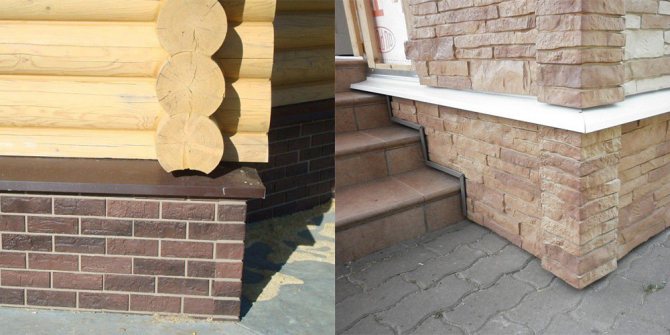

Разновидности отливов

Рынок строительных материалов разнообразен. Это касается и планок для защиты цоколя. Наиболее распространенными являются цокольные козырьки из пластика и стального листа. Однако существуют варианты из бетона, керамики, алюминия, меди и даже дерева. Рассмотрим каждый вариант подробнее.

Металлические отливы

В группу металлической цокольной изоляции входят стальные, алюминиевые и медные планки. Все они стандартно имеют три элемента:

  • отгиб, фиксирующийся к стене;
  • полочку, которая является самой широкой частью и монтируется под наклоном, чтобы влага не удерживалась;
  • фронтальный отгиб для отведения воды от фундамента.

Наиболее распространенными представителями как металлической группы, так и отливов в целом являются изделия из стального листа, толщина которого равна 0,5 мм.


Металлические отливы

Среди стальных планок можно подобрать подходящий по стоимости и цвету отлив. Более доступные по цене модели выполнены из оцинкованного стального листа. Изделия подороже имеют покрытие из полимеров, которое может быть не только разных цветов, но и имитировать дерево, камень или другие материалы. Кроме того, оно увеличивает износостойкость стальной планки.

Стальные отливы долговечные, прочные и устойчивы к воздействию температур. Можно также изготовить их самостоятельно из оцинкованного стального листа. Такой вариант потребует потратить время и порой не так привлекателен, как фабричный, но поможет сэкономить бюджет.


Стальные отливы

Защитные свойства алюминиевой цокольной гидроизоляции схожи со стальной. Однако планки из алюминия лучше переносят негативные внешние воздействия, а также меньше весят, что облегчает монтаж и снижает нагрузку на фундамент. Но такие козырьки несколько дороже.


Алюминиевые отливы

Самыми же дорогими считаются цокольные отливы из меди. Они позволяют не только надолго защитить фундамент от внешних воздействий, но и придают дому благородный вид. Особенно это касается моделей с патиной.


Цокольный отлив из меди

Практичный ПВХ

Более привлекательны по цене в сравнении с металлическими отливами планки из пластика. Есть у них и другие положительные характеристики:

  • разнообразие цветов;
  • имитация различных материалов;
  • водонепроницаемость;
  • небольшой вес, облегчающий монтаж и не усиливающий нагрузку на фундамент;
  • долговечность;
  • простота монтажа;
  • прочность.

Такие планки особенно подходят для домов, отделанных сайдингом из винила.


Пластиковый цокольный отлив

Обратите внимание! Выбирая пластиковые козырьки для защиты цоколя фундамента, не стремитесь купить дешевые модели, которые чаще всего не выдерживают низких температур и лопаются. Это приведет к необходимости замены разрушившегося элемента или отлива по всему периметру дома.

Клинкерная плитка для гидроизоляции цоколя

Клинкерная плитка – продукт прессования и обжига высокопластичной глины.


Клинкерная плитка

Этот материал все чаще используется для внешней отделки зданий, потому что обладает многими плюсами:

  • слабой гигроскопичностью;
  • высокой устойчивостью к морозам и перепадам температур;
  • износостойкостью;
  • небольшим весом, не усиливающим нагрузку на фундамент;
  • длительным эксплуатационным сроком.


Клинкерные отливы

Плитка может быть различных тонов, покрытой глазурью или иметь матовую поверхность. Отделка таким материалом улучшает облик фасада дома, придавая статусность. Клинкерную гидроизоляцию укладывают на каменное, кирпичное или бетонное основание, применяя специальный клеевой состав.

Обратите внимание! Плиточный клей для монтажа клинкерного отлива должен быть водо- и морозостойким и подходящим для наружных работ.

Однако у такой гидроизоляции из плитки есть три недостатка:

  • высокая цена;
  • сложность выкладки, требующая опыта подобных работ;
  • необходимость предварительного выравнивания поверхности цоколя.

Бетонная гидроизоляция

Монументальный бетон нашел себе применение и для защиты цоколя. Красивые бетонные цокольные отливы не только надолго и надежно защитят фундамент дома от различных внешних воздействий, но придадут зданию благородный вид. Такую гидроизоляцию применяют для строений, имеющих кирпичную или каменную отделку. По форме и цвету бетонные изделия могут отличаться.


Бетонный отлив для цоколя

Они выполняются из бетона марок М 400, М 450 или М 500 с добавлением гранитной крошки и пластифицирующих добавок. Такой состав определяет долговечность, прочность изделия, его устойчивость к воздействию морозов, воды, перепадов температур.


Бетонные отливы

Минусы бетонного козырька на цоколь – высокая цена и вес. Монтаж таких изделий необходимо учитывать еще на этапе проектирования и осуществлять на усиленный фундамент.

Деревянный отлив

Для деревянных домов и/или отделанных деревом строений, подходят деревянные цокольные отливы. Они чаще изготавливаются из обрези пиломатериалов. При этом порода древесины должна хорошо переносить воздействия влаги. Таким примером является лиственница. Но деревянные отливы редко монтируются, так как есть другие материалы, имитирующие древесину.


Даже в срубах деревянный отлив — редкость

Цены на отливы

Отливы

Стоимость работ

Сколько стоит установка? Расценки устанавливаются за погонный метр. Кроме общей длины, на стоимость монтажа влияет выбранный способ стыковки деталей.

Дополнительный коэффициент может применяться за работу на большой высоте, требующей применения подъемного оборудования.

Точную калькуляцию сделает замерщик, выезжающий на объект, проводящий необходимые измерения и оценивающий дополнительные условия.

Наименование услугиШирина (мм).Ед. измер.Стоимость (в рублях).
МатериалРаботы**Общая
До 12 м.п.Более 12 м.п.До 12 м.п.Более 12 м.п.До 12 м.п.Более 12 м.п.
1. Установка отлива оцинкованного110/130м.п.360 р.310 р.600 р.350 р.960 р.660 р.
150/200м.п.470 р.400 р.600 р.350 р.1070 р.750 р.
210/250м.п.480 р.410 р.600 р.350 р.1080 р.760 р.
300м.п.530 р.460 р.600 р.350 р.1130 р.810 р.
2. Установка отлива полиэстер с заглушками110/130м.п.380 р.320 р.600 р.350 р.980 р.670 р.
150/210м.п.430 р.370 р.600 р.350 р.1030 р.720 р.
230/250м.п.530 р.460 р.600 р.350 р.1130 р.810 р.
320м.п.610 р.530 р.600 р.350 р.1210 р.880 р.
340/380м.п.820 р.700 р.600 р.350 р.1420 р.1050 р.
р.3. 1. Установка отлива алюминиевого (Россия) гнутый, толщина 1 мм с заглушками70/90м.п.1010 р.860 р.600 р.350 р.1610 р.1210 р.
110/130м.п.1140 р.970 р.600 р.350 р.1740 р.1320 р.
150/165м.п.1240 р.1070 р.600 р.350 р.1840 р.1420 р.
180м.п.1340 р.1140 р.600 р.350 р.1940 р.1490 р.
210/240м.п.1450 р.1240 р.600 р.350 р.2050 р.1590 р.
250м.п.1450 р.1240 р.600 р.350 р.2050 р.1590 р.
300/350м.п.2270 р.1940 р.600 р.350 р.2870 р.2290 р.
400/550м.п.3380 р.2890 р.700 р.450 р.4080 р.3340 р.
600/700м.п.6760 р.5780 р.700 р.450 р.7460 р.6230 р.
3.2. Установка отлива алюминиевого экструдированного (Gutmann) с заглушками (цвет белый и темная бронза)*70м.п.1500 р.600 р.350 р.2100 р.1850 р.
90м.п.1725 р.600 р.350 р.2325 р.2075 р.
110м.п.2250 р.600 р.350 р.2850 р.2600 р.
180м.п.2850 р.600 р.350 р.3450 р.3200 р.
210м.п.3675 р.600 р.350 р.4275 р.4025 р.
280м.п.5250 р.600 р.350 р.5850 р.5600 р.
320м.п.7125 р.600 р.350 р.7725 р.7475 р.
360м.п.7875 р.600350 р. р.8475 р.8225 р.
3.3. Порошковая покраска AL отлива с одной стороным.п.350 р.300 р.350 р.300 р.
4. Демонтаж с сохранением старого отливам.п.770 р.610 р.
5. Демонтаж без сохранения старого отливам.п.200 р.200 р.
6. Установка отливов материал заказчикам.п.880 р.650 р.880 р.650 р.

Монтаж отливов

Металлические и пластиковые отливы являются самыми распространенными, потому что достаточно легко монтируются. Их крепят непосредственно к фасаду здания или к установленной обрешетке до облицовки.

Разберем установку на примере изделий из стали. Если вы будете использовать готовые отливы, то для начала необходимо рассчитать, сколько планок вам понадобиться. Это сделать просто, зная периметр дома. Получившуюся сумму длин сторон нужно увеличить на 5%, так как планки стыкуются внахлест друг с другом. Теперь легко можно посчитать количество отливов, учитывая, что длина стандартной стальной планки для гидроизоляции цоколя составляет 2 м.


Особенности и декоративные качества цокольных отливов

Если вы решили изготовить самостоятельно отлив из оцинкованного листа, то сделать это можно описанным ниже способом.

  1. Замеряют расстояние от стены до наружного края выступающей части фундамента и прибавляют к получившемуся значению 50 мм для верхнего и нижнего отгибов.
  2. Нарезают листы на полосы полученной ширины.
  3. На получившихся заготовках отмечают на расстоянии 25 мм от краев линии для загибов.
  4. Делают верхний и нижний загиб. Для калибровки углов используют металлический уголок или брусок. Отгиб производят при помощи киянки.

Обратите внимание! На кромках рекомендуется также загнуть во внутреннюю сторону металл. Это добавит конструкции жесткости.

Видео — Как без листогиба сделать кромку на жестяном отливе

Для установки гидроизоляции цоколя помимо самих отливов понадобятся:

  • ножницы по металлу;
  • строительный угольник;
  • уровень;
  • зажимы или плоскогубцы для того, чтобы сгибать или разгибать элементы отлива;
  • шуруповерт;
  • саморезы;
  • карандаш.

Цены на популярные модели шуруповертов

Шуруповерты

Обратите внимание! Иногда чтобы сделать надрезы, применяют УШМ, что не совсем верно и может привести к неаккуратному результату. Для снижения подобного негативного эффекта работы таким инструментом, пилить панели лучше, не снимая защитной пленки.

Важный элемент, который не стоит забывать при установке цокольной гидроизоляции, – это углы. Можно приобрести готовые угловые элементы, либо в процессе монтажа изготовить их самостоятельно, следуя схеме.

Шаг, №№Описание


Шаг 1

На том ребре полочки, которое прилегает к дому, ставят центральную отметку. Это внутренняя вершина угла.


Шаг 2

В каждую сторону от этой отметки откладывают по отрезку, длина которого равна длине полочки отлива без 10 мм.


Шаг 3

От центральной точки к внешнему ребру полочки проводят перпендикуляр. Между получившейся точкой и двумя нижними боковыми формируется равносторонний треугольник.


Шаг 4

На крепежном отливе по боковым отметкам делают надрезы. Причем надрезают не только по прямой, но и срезают уголки, чтобы проще было проводить дальнейшие работы. По одной из равных сторон треугольника делают надрез. С другой же стороны надрез делают не по прямой, а оставляя небольшой язычок, который немного загибают при помощи зажимов во внутреннюю сторону. Это необходимо для создания уклона отлива.


Шаг 5

В области вершины треугольника внешний отгиб зажимают, но не разрезают.


Шаг 6

Складывают угол.

Обратите внимание! Внутренние углы изготавливают по схожему принципу, но первые три точки отмечают на ребре между внешним отгибом и полочкой.

Начав с угла, приступают к установке отливов. Их присоединяют к предварительно подготовленной обрешетке для монтажа элементов отделки фасада. Для ее изготовления можно использовать доски, деревянный брус или металлический профиль и закрепить их строго вертикально.

Шаг, №№Описание


Шаг 1

Прикладывают самодельный или фабричный угловой элемент к углу строения на нужной высоте, накрыв верхнюю грань цоколя. Важно не только, чтобы полочка была под уклоном, но и ребра планки прокладывались перпендикулярно к вертикальным направляющим обрешетки, что проверяется строительным угольником или же водяным уровнем. Можно поставить на обрешетке метки заранее.


Шаг 2

Фиксируют уголок саморезами к обрешетке.


Шаг 3

У следующего отлива срезают небольшой уголок у наружного отгиба, чтобы завести край под предыдущий отлив примерно на 2-3 см.


Шаг 4

Ориентируясь по строительному уголку или гидроуровню, фиксируют саморезами следующий отлив.

Таким образом, накрывают цоколь по всему периметру дома. Пространство между фундаментом и полочкой гидроизоляции часто заполняют монтажной пеной. Таким несложным способом можно облагородить фундамент дома и защитить его от внешних негативных воздействий.

Изготовление угла наружного вида

При изготовлении отлива из пластика, крой угловых элементов упрощается. Для этого нижнюю и верхнюю часть необходимо вырезать, соорудить на размещаемый участок элемент доборного вида, а затем все соединения обработать силиконовым материалом или герметиком.

При использовании металлических элементов, работа производится по-другому.

  1. Вначале разрезают полку верхнего и среднего вида, на одном участке до 90 градусов по углу, а на другом выполняется напуск около 2 сантиметров.
  2. Затем выполняют соединение угловых частей, для этого планку сгибают на участке надреза, а напуск необходимо завести внутрь. Вдоль углового элемента производят закрепление с помощью саморезов или заклепок.

Самым надежным соединением считают фальцевое крепление, для этого с обеих сторон угла оставляются по 2 сантиметра. Для крепежа фальцевого соединения, необходимо использовать специальный инструмент, а также иметь опыт с такими работами.

Также можно соединить угол, оставив небольшой зазор, его впоследствии сверху закрывают планкой, которую закрепляют вдоль шва с помощью саморезов.

Обеспечить защиту фундамента от попадания воды, необходимо со всех сторон дома, учитывая крыльцо, и другие элементы декоративного вида.
