Пристенный дренаж фундамента: технология и схемы устройства

Подпорные стенки служат для удержания масс грунта. Гидростатическое давление грунтовых вод может привести к их разрушению. Поэтому, дренаж критически важен для долговечности подпорных стен. В результате, снижается давление, не образуется грибок и плесень, увеличивается период эксплуатации строений. Пристенный дренаж фундамента надежно защитит основание дома от воздействия влаги и обеспечит эффективный отвод воды.


Садовый домик или частный коттедж может возводиться на участке земли по многим параметрам не соответствующем оптимальным условиям. Пристенный дренаж вокруг дома является обязательным пунктом строительного проекта. Особенно при наличии высоких грунтовых вод, тяжелом глинистом грунте и других особенностей рельефа участка. Действенная система представляет собой траншеи, вырытые по периметру стен, с их помощью отводится собранная вода от фундамента.

Что такое дренаж

Почвенные воды представляют собой сложную сбалансированную систему, любое вмешательство в которую вызывает изменения и требует аккуратности и осторожности. Для строительства ленточного фундамента необходимо вырыть траншею, которая рассекает водные горизонты и становится местом постоянного притока воды.

Ситуацию осложняют дождевые и талые воды, проникающие в слои засыпки с поверхности. Если не принять действенные меры, можно получить массу проблем в виде затопленных подвалов, заболачивания территории возле дома и прочих нежелательных последствий.

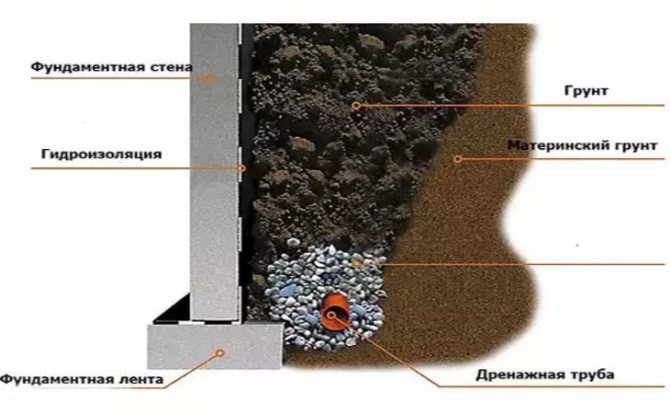

Дренаж — это система коммуникаций, предназначенная для удаления или отвода воды из грунтовых слоев, непосредственно контактирующих с бетонной лентой. В состав комплекса входят трубопроводы, каналы (дрены), лотки и прочие элементы способствующие удалению влаги или регулированию ее количества на установленном уровне.

Излишки влаги частично впитываются в нижние слои грунта, остальное отводится в пониженные участки рельефа или сбрасывается в водоемы.

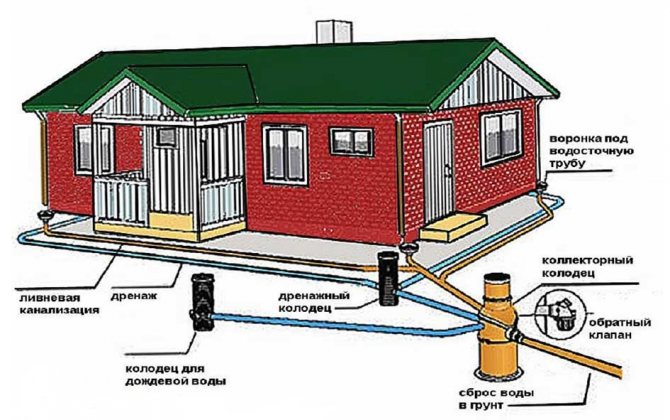

Как обустроить пристенный дренаж


Процесс устройства пристенного дренажа фундамента состоит из нескольких этапов. Для начала необходимо составить проект — этот этап в обязательном порядке должен выполнить профессионал, который учтет все официальные требования к обустройству такой системы. В состав проекта входят чертежи, схемы, также на этом этапе необходимо сделать следующее: ⊕ Выбрать дренажное оборудование. ⊕ Составить план действий. ⊕ Посчитать смету.

Нужен ли дренаж ленточному фундаменту

Необходимость дренажа присутствует практически всегда. Отсутствие или большая глубина залегания грунтовых вод не отменяют периодического появления дождевой воды, сезонного таяния снегов. Чаще всего роль дренажной системы играет слой песчаной подсыпки (подушка), расположенная непосредственно под лентой.

Она пропускает влагу лучше, чем окружающие слои грунта, являющиеся стенками траншеи. Влага проходит сквозь подушку, не задерживаясь и не нанося урон материалу основания. Опускаясь на дно траншеи, вода понемногу впитывается в грунт.

При отсутствии постоянного притока из водоносных пластов такого дренажа бывает вполне достаточно. Однако, если на участке имеются активные водоносные слои, необходимо компенсировать их приток и организовать отвод поступающей влаги.

ОБРАТИТЕ ВНИМАНИЕ!

Специалисты рекомендуют создавать дренажную систему в любом случае, поскольку со временем дно и стенки траншеи заиливаются. Они перестают впитывать воду и образуют своего рода накопитель, откуда влага не может выйти самостоятельно. Это создает серьезную опасность для постройки и грозит ее разрушением, поэтому относиться к созданию дренажной системы надо со всей ответственностью.

Создание пластовой системы своими руками

Как уже говорилось, основная ее задача – гидроизоляция, надежная защита фундамента и стен строения от негативных последствий под влиянием подземных вод, подвала от затопления. Пластовый дренаж может быть самостоятельным средством или частью в комплексной осушительной системе. В последнем случае, чтобы соединить пластовый дренаж с дренами, которые находятся снаружи, необходимо обустройство трубопроводов.

Пластовый дренаж, который обустраивается под фундаментом, должен быть минимальной толщины 30 см. При этом согласно СНиП, габариты необходимо подбирать таким образом, чтобы периметр дренажа выходил за периметр стен строения на 20—30 см.

Схема пластового дренажа

Как показывает практика, закладывание пластовой системы, чтобы гидроизоляция была надежно обустроенной, необходимо, если здание возводится на глинистом грунте. В иных ситуациях зачастую достаточно и кольцевой системы.

Трубы необходимо закладывать настолько глубоко, чтобы они оказались ниже, чем глинистый грунтовый слой.

Устройство пластовой системы:

  • Специально для опорных конструкций подготавливается котлован. Важно углубить его минимум на 20 см. На данном этапе снимается достаточно широкий почвенный слой, если сравнивать с местом, где проходит фундамент;
  • Когда котлован готов, на дно его необходимо засыпать щебень, толщиной слоя 20 см, при этом его важно тщательно уплотнить и разровнять при соблюдении уклона по направлению к приемному колодцу;
  • По периметру основания, где выложен щебень, необходимо уложить перфорированные гибкие трубы из пластика, в которых имеются ребра жесткости. Концы их отвести в сторону приемных колодцев.

Далее, фундамент укладывается по стандарту СНиП, как и в других случаях.

Влага, попадающая под фундамент, благодаря перфорации проникнет в трубы, через которые и поступит в приемные резервуары.

Относительно приемных колодцев, рекомендуется применять фильтрационную их разновидность. Готовые такие колодцы имеют в среднем размеры:

  • Круглые – 150 см;
  • Прямоугольной формы 280 на 220 см;
  • Высотой – более 200 см.

Приемный колодец

Чтобы сделать колодец, нужно выкопать яму такой глубины, чтобы дно «приемника» находилось минимум на метр ниже, чем точка входа дренажной трубы. Расстояние от колодца до будущего фундамента и стен сооружения должно быть минимум три метра. Так, идеально и соответствует СНиП. На практике зачастую создают зазор 1 м между днищем приемного резервуара и грунтовыми водами. При соблюдении основных правил будет обеспечена надежная и эффективная гидроизоляция, а также правильная эксплуатация всей системы дренажа.

Ширина и длина углубления подбирается таким образом, чтобы после установки колодца, от каждой из его стен оставалось 20—30 см пустоты. Далее, колодец необходимо установить в яму. На дно ее необходимо засыпать щебень, слоем в 30 см и хорошо уплотнить.

То пространство, которое осталось между стен ямы и емкости также необходимо заполнить щебнем, высотой слоя минимум 1 метр. Дренажные трубы вводятся в резервуар. Чтобы была создана хорошая гидроизоляция, сверху все нужно укрыть геотекстилем, после чего засыпать песком, грунтом и тщательно затрамбовать.

Схема устройства колодца

Вода, поступающая внутрь колодца, сможет отводиться в почвенные слои (в глубину).

Чтобы на будущее была возможность проводить ревизии, колодец не стоит вовсе засыпать, чтобы к нему было невозможно пробраться. Следует засыпать до самой верхней части стен колодца, чтобы была хорошая гидроизоляция. Далее, устанавливаются такие важные элементы, как: горловина, уплотнитель и люк.

Какие силы разрушают фундамент

Влага, соприкасающаяся с бетонной лентой, вызывает ряд разрушительных процессов:

  • Размывание песчаной подушки, следствием которого становятся оседания и нарушения целостности фундамента.
  • Вода впитывается в бетон и разрушает его изнутри в зимнее время.
  • При понижении температуры влага, находящаяся в окружающих ленту грунтовых слоях, замерзает, расширяется и начинает давить на подошву или стенки фундамента (морозное пучение грунта).

Чаще всего, эти факторы воздействуют одновременно, что увеличивает опасность для фундамента и всего дома. Понемногу выходят из строя гидроизоляция, отслаивается утеплитель, усугубляя процессы разрушения и меняя микроклимат в доме в худшую сторону.

Ситуация опасная, поскольку все процессы протекают медленно и скрытно, результаты становятся заметны только при появлении разрушений, трещин и других признаков выхода фундамента из строя.

Виды дренажа

Существуют различные виды конструкции дренажных систем.

По способу монтажа различают:

  • Открытый (поверхностный) тип. Отвод влаги производится путем организации системы дренажных канавок, расположенных на дневной поверхности грунта. Вариант удобен тем, что постоянно имеется возможность обслуживания, чистки и изменения устройства системы. Недостатком является высокий уровень размещения, позволяющий отводить только поверхностные водные потоки, минуя подземные горизонты.
  • Закрытый (глубинный) дренаж. Закрытая система представляет собой комплекс трубопроводов, транспортирующих стоки к точке сброса. Закрытый дренаж позволяет удалять излишки влаги из подземных источников, но для обслуживания или очистки приходится раскапывать трубы, что доступно только в теплое время года, требует времени и существенных трудозатрат.

Кроме того, по способу проникновения воды внутрь трубопроводов бывают системы:

  • Совершенная. Система расположена ниже уровня поступления, вода попадает сверху или сбоку. Дренажные траншеи засыпаются сверху.
  • Несовершенная. Трубопроводы установлены выше уровня притока, влага поступает со всех сторон — снизу, сверху и сбоку через отверстия в трубе. Засыпка производится также со всех сторон, т.е. труба расположена на определенной высоте над подошвой дренажной канавки.

Различают также системы с различными функциональными особенностями:

  • Кольцевая. Охватывает постройку кольцом трубопроводов, отсекая ее от поступающей извне влаги. Если приток идет с одной стороны. возможно образование разомкнутого кольца со сбором воды в месте ее появления. Может создаваться после постройки дома, или параллельно с ней.
  • Пристенная. Система монтируется во время постройки, так как трубопроводы монтируются до засыпки пазух. Обеспечивают защиту от затопления подвалов и цокольных помещений.
  • Пластовая. Самая сложная система, используемая на участках с активным притоком воды или с наличием глинистых слоев, затрудняющих естественную фильтрацию. Песчано-гравийная подушка под бетонной лентой — один из упрощенных вариантов создания пластовой дренажной системы.

Применение подходящего варианта конструкции позволяет удалить излишки влаги, компенсировать приток или отсечь постройку от водоносных горизонтов. Для этого используются специальные приемы, например, засыпка глиной, не пропускающей влагу к стенам фундамента и направляющей воду к дренажным трубам.

ВАЖНО!

Выбор того или иного типа дренажа рекомендуется доверить специалистам. Это комплексная задача, требующая наличия профессиональной подготовки и опыта, попытки решить проблему самостоятельно приносят ожидаемый результат далеко не всегда.

Оптимальный вариант обустройства дренажа

Существует не один вид дренажей. Но если конструкция с фундаментом, целесообразней применять именно два из основных видов.

Первый – это кольцевой — для защиты подвала от затоплений подземными водами. В основе используются трубчатые варианты дрен, укладываемые по контуру опорных конструкций.

Второй – это пластовый дренаж. Единственный минус его в том, что возводить можно только лишь на этапе возведения постройки, поскольку его необходимо оборудовать под фундаментной плитой на том же уровне, где и песчаная засыпка. Излишняя жидкость и влага за счет перфорированных труб проникает к колодцу, а от него в то место, которое выбирает застройщик. Это может быть канализация, водоем, рельефное углубление на территории или откачка и использование в хозяйственных целях.

Определения уклона

Уклон дренажных труб регламентируется СНиП и определяется минимальной скоростью перемещения сточных вод.

Трубы разного диаметра позволяют получить свои значения угла наклона:

  • При диаметре труб 150 мм допускается уклон 8 мм на 1 м длины.
  • При диаметре 200 мм — 7 мм.
  • На отдельных участках допускается занижение до 5 мм на 1 м длины.

При этом, существует и верхний предел уклона. Для труб диаметром 150 мм он составляет 150 мм. Для безрасчетных участков при диаметре труб 40-50 мм можно делать уклон до 30 мм/м, а для труб от 85 до 100 мм допускается делать уклон не более 20 мм/м.

Для лотков необходимо обеспечивать уклон, способствующий самоочистке воды (отстаиванию грязи, песка, мелких частиц). Это позволит снизить степень загрязнения трубопроводов, избежать появления пробок и заторов в отводах дренажных колодцев.

Подготовка траншеи

Траншеи для дренажной системы имеют глубину, соответствующую уровню размещения труб. Для того, чтобы имелась возможность организовать нужный уклон, глубина делается с небольшим запасом.

Направление и конфигурация траншей определяется выбранным типом дренажной системы, а ширина обычно делается такой, чтобы свободно могла быть помещены трубы со слоем наполнителя и изолятором.

Обычно копают на ширину 30-40 см, чтобы было удобнее и не осыпались стенки.

Создание фильтрационного слоя

Дренажные трубы имеют гофрированную форму с продольными рядами отверстий для сбора воды. Для того, чтобы исключить засорение труб песком и мелкими частицами, надо окружить трубы слоем фильтрации.

Наиболее распространенный вариант — слой мелкого щебня, окружающий трубу на 10 см по окружности, завернутый в слой геотекстиля. Получается двойной фильтр — сам геотекстиль задерживает песок и органику, а слой щебня служит дополнительным фильтром, производящим вторичную очистку.

Устройство гидроизоляции фундамента

Это необходимая мера не только при опасности подтопления или обустройстве эксплуатируемого цокольного этажа. Защита основания здания позволит продлить срок его службы, сохранить первоначальные характеристики и избавит от сырости на первом этаже. Традиционно выделяют два способа изоляции фундамента от воздействия влаги:

  1. Обработка битумной мастикой. Толщина слоя зависит от глубины залегания фундамента: до 2 метров – 2 мм, более – до 4 мм.
  2. Укладка мембранной пленки. Является более современным, но в то же время дорогостоящим методом. После обработки мастикой по всей поверхности основания раскатывается рулон мембраны (полимерной профилированной пленкой с рифлением). Ее двух- или трехслойные разновидности оснащены дополнительно слоем геотекстиля. Принцип работы сводится к стеканию влаги, просочившейся сквозь ткань, к дренажным трубам.

Дополнительно стоит провести утепление фундамента.

Как производится монтаж

Порядок действий:

  1. Выкапывается углубление, в котором размещается емкость для сбора воды. Это может быть пластиковый резервуар с отверстиями в днище или бетонные кольца. Расстояние от дома не менее 3-5 м. Глубина погружения должна значительно превышать глубину заложения фундамента, но не следует доводить ее до уровня грунтовых вод. Если дом большой, можно использовать два коллектора, или больше. Удобнее всего устанавливать их по углам. Боковые части емкости должны иметь отверстия для присоединения дренажных трубопроводов.
  2. Рядом с лентой укладываются дренажные трубы. Если система создается во время строительства, дренаж устанавливается в той же траншее, что и сама лента. Если система делается позже, придется откапывать фундамент и укладывать трубопроводы рядом. Концы труб заводятся в коллектор или последовательно соединяются друг с другом, опоясывая фундамент по внешней стороне.
  3. В некоторых местах, где возможно появление проблем — соединениях или переходах — следует заложить специальные колодцы (смотровые). Они позволят выполнить ремонт, прочистить трубы и т.п.
  4. На дно траншеи насыпают слой песка (около 10 см ), затем слой геотекстиля. На него укладывают трубопроводы и придают им нужный уклон, для чего под верхний край можно подсыпать гравий или просто подложить камень.
  5. Поверх труб насыпается слой щебня с песком. Концы полотна геотекстиля поднимаются и заворачиваются, образуя вокруг трубы слой засыпки, укутанные полотном геотекстиля как скорлупой.
  6. Траншея окончательно засыпается грунтом.

ОБРАТИТЕ ВНИМАНИЕ!

В некоторых случаях коллекторы не используются, если позволяет рельеф местности, сброс воды производится в низины или водоемы. Нередко для этого используются скважины, что позволяет использовать дренажную воду для функционирования тепловых насосов.

Обустройство дренажей в гидротехсооружениях

Осушительные конструкции обустраиваются в низине возводимых конструкций.

Если плотины земляные, гидроизоляция может применяться следующих типов:

  • Осушительная призма, обустроенная в низинном отсеке;
  • Дренажный тюфяк во внутренней части плотины;
  • Ленточный/трубчатый дренаж в основании плотин.

Если же плотины выполнены из бетона и сооружены на основании, подобному скалам, гидроизоляция в качестве дренажа выполняется системой вертикальных дрен, впадающих в продольные галереи, из которых вода выводится и попадает вниз бьефа.

Если плотины, выполненные из бетона, возведены на основании совсем ином, нескальном, осушение устраивается с применением обратных фильтров.
