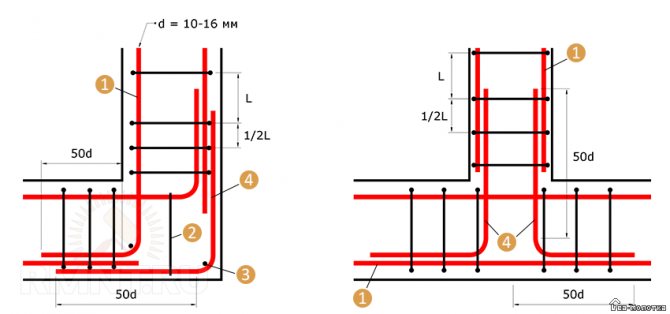

Как правильно армировать углы ленточного фундамента: вязка арматуры, схемы


Существует всего два способа крепления арматуры в каркасе: электросварка и вязка. Мы не будем открывать дискуссию о том, какой из них предпочтительнее. Скажем лишь, что при вязке не снижается прочность рабочих стержней.

Любая сварка ослабляет металл, поскольку создает в нем локальные напряжения. Это негативно сказывается на надежности всей конструкции.

По сравнению со сваркой вязальные работы более трудоемкие.

Несмотря на это, в частном строительстве с его небольшими объемами лучше выбрать их. Особенно, когда речь идет о таких ответственных конструкциях, как фундамент и плиты перекрытия.

В этой статье мы расскажем начинающим строителям о том, как правильно вязать арматуру. Рассмотрим инструменты, материалы и технологии, применяемые для этой работы. Надеемся, что полученная информация поможет вам уверенно обращаться с металлом, собирая прочные и надежные каркасы.

Использование специальной вязальной проволоки

Чтобы быстро и надежно произвести обвязку применяют специальную стальную обожженную проволоку круглого сечения диаметром от 0,8 до 1,2 мм для скрепления армирующих элементов. Она легко гнется, плотно прилегает к месту соединения, хорошо тянется (то есть не рвется при вязке). При работе с таким материалом от вязчика не требуется особых навыков. Этот метод с успехом применяют как для вязки арматуры железобетонной монолитной плиты, так и для армирующего каркаса любого фундамента. Как быстро вязать арматуру, какие материалы, инструменты и приспособления для этого потребуются.

Для обвязки применяют стальную обожженную проволоку

Расчет армирования ленточного фундамента своими руками

Любые строительные работы нормируются ГОСТами или СНиПами. Армирование — не исключение. Оно регламентируется СНиП 52-01-2003 «Бетонные и железобетонные конструкции». В этом документе указывается минимальное количество требуемой арматуры: оно должно быть не менее 0,1% от площади поперечного сечения фундамента.

Определение толщины арматуры

Так как ленточный фундамент в разрезе имеет форму прямоугольника, то площадь сечения находится перемножением длин его сторон. Если лента имеет глубину 80 см и ширину 30 см, то площадь будет 80 см*30 см = 2400 см2.

Теперь нужно найти общую площадь арматуры. По СНиПу она должна быть не менее 0,1%. Для данного примера это 2,8 см2. Теперь методом подбора определим, диаметр прутков и их количество.

Цитаты из СНиПа, которые относятся к армированию (чтобы увеличить картинку щелкните по ней правой клавишей мышки)

Например, планируем использовать арматуру диаметром 12 мм. Площадь ее поперечного сечения 1.13 см2 (вычисляется по формуле площади окружности). Получается, чтобы обеспечить рекомендации (2,8 см2) нам понадобится три прутка (или говорят еще «нитки»), так как двух явно мало: 1,13 * 3 = 3,39 см2, а это больше чем 2,8 см2, которые рекомендует СНиП. Но три нитки на два пояса разделить не получится, а нагрузка будет и с той и с другой стороны значительной. Потому укладывают четыре, закладывая солидный запас прочности.

Чтобы не закапывать лишние деньги в землю, можно попробовать уменьшить диаметр арматуры: рассчитать под 10 мм. Площадь этого прутка 0,79 см2. Если умножить на 4 (минимальное количество прутков рабочей арматуры для ленточного каркаса), получим 3,16 см2, чего тоже хватает с запасом. Так что для данного варианта ленточного фундамента можно использовать ребристую арматуру II класса диаметром 10 мм.

Армирование ленточного фундамента под коттедж проводят с использованием прутков с разным типом профиля

Как рассчитать толщину продольной арматуры для ленточного фундамента разобрались, нужно определить, с каким шагом устанавливать вертикальные и горизонтальные перемычки.

Шаг установки

Для всех этих параметров тоже есть методики и формулы. Но для небольших строений поступают проще. По рекомендациям стандарта расстояние между горизонтальными ветками не должно быть больше 40 см. На этот параметр и ориентируются.

Как определить на каком расстоянии укладывать арматуру? Чтобы сталь не подвергалась коррозии, она должна находится в толще бетона. Минимальное расстояние от края — 5 см. Исходя из этого, и рассчитывают расстояние между прутками: и по вертикали и по горизонтали оно на 10 см меньше габаритов ленты. Если ширина фундамента 45 см, получается, что между двумя нитками будет расстояние 35 см (45 см — 10 см = 35 см), что соответствует нормативу (меньше 40 см).

Шаг армирования ленточного фундамента — это расстояние между двумя продольными прутками

Если лента у нас 80*30 см, то продольная арматура находится одна от другой на расстоянии 20 см (30 см — 10 см). Так как для фундаментов среднего заложения (высотой до 80 см) требуется два пояса армирования, то один пояс от другого располагается на высоте 70 см (80 см — 10 см).

Теперь о том, как часто ставить перемычки. Этот норматив тоже есть в СНиПе: шаг установки вертикальных и горизонтальных перевязок должен быть не более 300 мм.

Все. Армирование ленточного фундамента своими руками рассчитали. Но учтите, что ни масса дома, ни геологические условия не учитывались. Мы основывались на том, что на этих параметрах основывались при определении размеров ленты.

Применение крючков

Для работы с проволокой можно применить: ручной вязальный крючок (его легко приобрести в любом строительном магазине), самодельный крючок для вязки арматуры, полу-автоматический механический крючок (стоит дороже обычного ручного) или крючок для вязания, сделанный на основе шуруповерта.

Разнообразные крючки для выполнения вязки

Как сделать крючок для вязки арматуры:

Вариант №1:

Берем толстый электрод или металлический пруток подходящего диаметра, один конец которого затачиваем и сгибаем под нужным углом. Из второго конца прутка выгибаем ручку (при желании можно обмотать изолентой). Крючок для вязки арматуры своими руками готов.

Вариант № 2:

Материалом для изготовления служит металлический пруток, оба конца которого затачиваем. На один конец прутка насаживаем круглую деревянную заготовку для ручки (с просверленным отверстием по диаметру чуть меньше диаметра прутка); второй конец прутка загибаем на необходимый (удобный вам) угол.

Вариант № 3:

В качестве исходного материала подойдет старая отвертка (или строительное шило), металлический конец которой затачиваем. Затем изгибаем его на необходимый угол и получаем крючок для вязания арматуры с удобной ручкой.

На заметку! Фото поможет вам без труда изготовить крючки для вязки арматуры.

Варианты изготовления крючков

Значительно ускоряет и облегчает производство работ вязка арматуры шуруповертом. В патрон зажимаем крюк для проволочной вязки арматуры, изготовленный из толстого гвоздя. Регулировкой вращательного усилия шуруповерта можно легко добиться необходимой плотности соединения. Чем вязать арматурный каркас: самодельными инструментами или покупными (или и теми и другими) – решайте сами.

Каким способом укладывается арматурная сетка для плиты

При укладке арматуры важно обеспечить постоянное расстояние от арматурной решетки до бетонной поверхности, равное 3-5 см. Это позволит предотвратить коррозионное разрушение арматурного каркаса при капиллярном попадании влаги

Для обеспечения гарантированной толщины защитного слоя применяют специальные фиксирующие элементы, изготовленные из пластмассы или металлические подставки.


В местах пересечения прутьев и проводят обвязку

Порядок действий по укладке арматуры:

  1. Проверьте соответствие размеров опалубки.
  2. Уложите нижние элементы решетки на фиксаторы.
  3. Произведите укладку поперечной арматуры.
  4. Свяжите сетчатую решетку нижнего уровня.
  5. Закрепите к нижней сетке вертикальные прутки.
  6. Свяжите верхнюю сетку аналогично нижней решетке.

При недостаточной длине арматурных прутков выполняйте стыковку стержней с перехлестом, величина которого в 40 раз превышает диаметр их сечения. Так для арматурных прутков диаметром 10 мм величина перехлеста будет составлять 40х10 мм= 400 мм.

Как работать крючком

Способы вязки арматуры довольно просты и понятны. Схема поэтапной вязки арматуры:

Схема обвязки арматуры

  1. Проволоку нарезаем на куски (размер подбираем экспериментально в зависимости от диаметра прутков).
  2. Подготовленный кусок складываем пополам.
  3. Загибаем сдвоенную заготовку вокруг места пересечения арматурных прутьев.
  4. Вставляем крючок в петлю и накладываем на него свободные концы.
  5. Вращаем крючок (обычно достаточно 3-4 вращательных движений) до получения плотной скрутки.

Внимание! Обвязывать арматуру по вышеизложенной технологии можно с помощью крючка любого типа.

Технология обвязки арматуры

Существует еще один способ как вязать арматуру крючком – внахлест.

  1. Кусок проволоки отрезаем в два раза длиннее, чем в первом случае.
  2. Складываем кусок пополам и еще раз пополам.
  3. Двойной изгиб укладываем на верхний пруток.
  4. Заводим два двойных куска под нижний пруток и поднимаем вверх.
  5. Засовываем крючок в петлю и прижимаем к нему два свободных конца.
  6. Вращаем крючок и обжимаем место соединения. Если применяем механический крючок, то с усилием тянем ручку на себя. Плотную скрутку получаем вследствие того, что поступательное движение посредством червячной передачи преобразуется во вращательное.

Как вязать арматуру внахлест

Способы вязки арматуры

Существует два способа фиксации арматурных прутков: ручной и автоматизированный.

При ручном методе используются четыре вида инструментов:

  • Пассатижи;
  • Крючок (простой и реверсивный);
  • Шуруповерт с насадкой.

Пользоваться пассатижами не очень удобно. Поэтому их применяют редко и только для сборки небольших каркасов. Крючком пользуются чаще. Это простое приспособление при известной сноровке помогает быстро соединять стальные стержни.

Существует усовершенствованная модификация простого крючка (реверсивный). Ее основа — винт, который вращается при вытягивании рукоятки назад.

Объединив крючок с шуруповертом, домашние умельцы создали еще одно удобное приспособление для фиксации стальных прутков в каркасе.

Автоматизированную вязку выполняют так называемым пистолетом. Это довольно сложное и дорогое устройство, применяемое на крупных объектах. Производительность его такова, что завязывание одного узла происходит за 1 секунду.

Устройство снабжено отсеком, в котором установлена бобина с проволокой. Рабочий орган пистолета подает ее к арматуре и связывает в узел.

Применяем вязальный пистолет

Пистолет для вязки арматуры значительно упрощает работу по созданию любого армирующего каркаса.

Удобства и плюсы применения:

  • кассета с вязальной проволокой вставлена внутрь устройства;
  • ее подача происходит автоматически;
  • вязальный пистолет питается от встроенного аккумулятора;
  • правильная вязка арматуры с минимальным использованием ручного труда;
  • автоматический пистолет для вязки арматуры позволяет сделать все скрутки с одинаковым натяжением.

Но у такого удобного и полезного устройства есть недостатки:

  • невозможность проведения работ в труднодоступных местах;
  • пистолет для вязки арматуры стоит дорого, поэтому его применение экономически оправдано только при проведении больших объемов работ.

Пистолет для вязки арматуры

Таблица с ориентировочными ценами на основные модели, имеющиеся в продаже на строительном рынке:

МодельØ арматуры (мм)Время изготовления узла (сек)Количество узлов от одного заряда аккумулятораОриентировочная цена (руб)
GS308-65126,5÷120,8100019000÷21000
GS308-101610÷160,8100022000÷24000
GS24T6÷240,8100026000÷28000
GS34T8÷340,8100028000÷30000
RT308В4÷190,8110031000÷35000
BM40010÷291,0200044000÷46000
BM2009÷210,85200028000÷30000
KW-003910÷220,8120047000÷54000
RDL4012÷320,9300043000÷45000
RDL209÷210,9300041000÷43000
ПВА-326÷181,645044000÷45000

Проволока, хомут, фиксатор: особенности существующих крепежей

Скрепление арматурных прутков в единый каркас может выполняться с применением проволоки, хомутов и специальных фиксаторов. О них в таблице.

Таблица. Материалы для скрепления арматуры

Материал для скрепленияОписание

Проволока вязальная

Наиболее традиционный, бюджетный и привычный (в особенности для строителей «старой школы») материал для вязки арматуры. Изготавливается из отожженной стали. Продается преимущественно «оптом», т.е. в упаковках (удобнее, т.к. материал уже нарезан на куски подходящей длины) либо специальных катушках. Вес упаковки и длина отрезков проволоки могут меняться в зависимости от производителя. Наиболее удобными считаются 5-килограммовые пачки, заполненные 40-сантиметровыми отрезками проволоки. В одной такой упаковке обычно содержится от 1000 до 1500 кусков проволоки.
Хомут пластиковыйПо принципу использования мало чем отличается от вязальной проволоки – те же способы, аналогичные инструменты. Характеризуется большим удобством использования (проще сгибать и закручивать). Стоит немного дороже, чем проволока. Имеет увеличенный диаметр (в среднем 4 мм против 1,2 мм у проволоки). Для обеспечения надежного соединения арматурных прутков, достаточно использовать 20-сантиметровый хомут на одну точку пересечения.

Фиксатор специальный

Наиболее современный вариант соединения арматурных прутков. Фиксаторы изготавливаются из пластика. Лучше всего проявляют себя в комплексе со стеклопластиковой арматурой. Преимущества перед стальной арматурой и вязальной проволокой очевидны. Чтобы полностью их уяснить, нужно обратить внимание всего лишь на 1 недостаток стальной арматуры – она подвержена коррозии. Ржавчина способна на порядок увеличить диаметр металлического прутка. Его прочность, при этом, меняется не в лучшую сторону. Коррозия приводит к появлению пор в бетоне. В поры проникает вода. Зимой вода расширяется и увеличивает размеры трещин. Фиксаторы же не ржавеют, да и соединять с их помощью арматуру гораздо проще, удобнее, и быстрее, нежели проволокой. В продаже доступно несколько разновидностей крепежей, позволяющих обеспечивать соединение арматурных прутков в различных пространственных направлениях, обустраивать «подставки» (как на изображении) и решать прочие задачи, связанные с армированием.

Ввиду того, что рассматриваемое руководство посвящено именно вязке арматуры, порядок соединения прутьев специальными фиксаторами рассматриваться не будет – сей процесс не является вязкой в традиционном понимании и в целом интуитивно понятен.

Проволоке же и хомутам следует уделить большее внимание.

Во-первых, проволока.


Проволока для вязки арматуры


Проволока гальванизированная для вязки арматуры в бухте


Вязальная проволока к пистолетам для вязки арматуры


Катушка с проволокой для пистолета вязки арматуры

Для изготовления таковой, как отмечалось, применяются низкоуглеродистые марки стали. Отожженный материал относительно легко гнется и отлично справляется с возлагаемыми на него задачами. В продаже доступна неоцинкованная вязальная проволока (имеет черный цвет) и ее оцинкованный аналог (белая).

Многие мастера считают покупку оцинкованной вязальной проволоки для обустройства фундамента излишеством и нецелесообразной тратой денежных средств, аргументируя свою позицию тем, что армирующий каркас после заливки бетона становится недоступным для воздуха, следовательно, ржаветь ничего не будет. Наряду с этим, исключать возникновение коррозии, как отмечалось ранее, нельзя.

Проволока для связывания оцинкованная

Вязальная проволока для арматуры черная

Рекомендации таковы:

  • если решено использовать стальную арматуру, можете вязать как оцинкованной, так и неоцинкованной проволокой – если коррозия доберется до армирующего каркаса, ей будет все равно, что «есть», хоть арматуру, хоть проволоку, и избежать ухудшения качественных характеристик фундамента при таких обстоятельствах не удастся;
  • если решено использовать стеклопластиковую арматуру, лучше осуществлять вязку оцинкованной проволокой – благодаря этому будет минимизирован риск возникновения коррозии и обеспечен более длительный срок службы опорной конструкции.

Что касается диаметра, наиболее оптимальным в отношении удобства использования и надежности является 1,2-1,4-миллиметровый вариант. «Единичка» слаба для фундамента, на работу с «двойкой» будут уходить лишние усилия.

Во-вторых, хомуты.

Связанная хомутами арматура

Это, как отмечалось, осовремененный и улучшенный вариант вязальной проволоки. Изготавливаются они из пластика, а не из стали, поэтому при использовании таких крепежей вероятность возникновения коррозии внутри опорной конструкции исключается. Наряду с этим, именно из-за материала изготовления пластиковых хомутов у многих застройщиков возникает ряд вполне обоснованных вопросов в отношении крепежей этой группы.

  1. Смогут ли хомуты выдержать нагрузки, создаваемые внутри фундамента? Смогут.
  2. Не разорвется ли крепеж со временем, нарушив равномерность распределения нагрузок и в целом ухудшив качество фундамента? Не разорвется.
  3. Действительно ли пластиковый хомут надежен? Действительно, но нужно правильно подойти к вопросу его выбора.

Полезный совет! Для вязки арматуры лучше всего походят пластиковые хомуты с использованием стальной проволоки в качестве сердечника. Стоят подобные фиксаторы дороже, чем стальная проволока, зато удобства в работе им не занимать.

Важное примечание! Пластиковые хомуты нельзя использовать для вязки арматуры при проведении работ по обустройству фундамента в зимнее время – на холоде материал изготовления фиксаторов практически мгновенно становится хрупким. Исключение – специальные фиксаторы из полиамида.

Схема вязки арматуры при помощи хомутов

Цены на проволоку вязальную

проволока вязальная

Плоскогубцы и клещи

Для вязки часто применяют обычные плоскогубцы, клещи (со слегка затупленными режущими кромками) и специальные клещи для вязки арматуры (ручные или автоматические).

Вязка арматуры клещами и плоскогубцами по технологии производства ничем не отличается от скрепления арматурных прутьев с использованием крючков. Отличие состоит лишь в отсутствии необходимости формирования проволочной петли.

Клещи и плоскогубцы для вязки арматуры

Инструменты, которые подходят для работы

Для вязки арматуры в нынешнее время более удобными являются пистолеты, крюки и шуруповерты. Самым простым приспособлением является крюк с удобной рукояткой и стальным крючком слегка изогнутой формы.

Крючок для вязки арматуры бывает нескольких видов:

  • Ручным. Он считается самым простым инструментом с элементарным устройством – на рукоятке закрепляется стержень в изогнутом виде, а также подшипник, цель которого обеспечить быстрое вращение приспособления. Изогнутый стержень захватывает арматурную петлю во время ручного вращения крюка. Несомненным достоинством такого инструмента является легкость в использовании, длительный период эксплуатации, а также низкая стоимость. Правда на работу по вязке арматуры под фундамент уходит огромное количество времени.
  • Винтовой или реверсивный. Такой инструмент можно назвать механизированным устройством, работа которого заключается на принципе юлы, поэтому проволока затягивается в очень плотный узел. Для того чтобы привести устройство в рабочее состояние, его следует взять за ручку, и потянуть на себя. После этого крюк начинает вращаться и при помощи определенных манипуляций завязывает узлы. Инструмент очень простой в использовании, обеспечивает невероятную скорость в работе, а также служит длительное время. Но вот что касается цены, то она довольно высокая, поэтому не все могут себе позволить такой прибор.
  • Автоматический. Такое устройство обеспечивает автоматическую вязку арматуры, а также вращение с высокой скоростью. При работе не нужно прикладывать много усилий и времени. В аппарат вставляется проволока, и вязка начинается в автоматическом режиме. Цена вязки арматуры при помощи такого метода обойдется вам выше предыдущих.

Обвязка с помощью электросварки

Достоинства:

  1. Довольно надежный способ связывать арматурные прутья.
  2. Высокая скорость выполнения работ.
  3. Менее трудоемкий процесс, чем ручная вязка.

Недостатки:

  1. Под воздействием высокой температуры при сварке изменяются физико-химические свойства стали (кристаллическая структура железа нарушается). В местах соединения значительно уменьшается прочность арматурного прута на изгиб и разрыв. В конечном итоге это приводит к уменьшению надежности всего армирующего каркаса.
  2. Использование сварки значительно увеличивает жесткость каркаса из арматурных прутьев. При уплотнении раствора вибраторами возникает риск деформации или разрушения жестких сварных соединений.
  3. Металл каркаса в районе сварочных швов более подвержен коррозии, что сокращает долговечность всей железобетонной конструкции.
  4. Для проведения сварочных работ необходимо специальное оборудование.
  5. Участок проведения таких работ должен быть подключен к электроснабжению, что не всегда возможно (особенно при загородном строительстве).
  6. Работы может производить только квалифицированный специалист (сварщик). От его опыта и квалификации зависит, насколько прочно и надежно произведена вязка каркаса из стальной арматуры.

Сварка увеличивает жесткость каркаса

Целесообразность усиления основания

Правильно выполненный фундамент здания, представляющий бетонный монолит, обладает высокими прочностными характеристиками. Без стальной арматуры он не будет иметь требуемой эксплуатационной прочности. Бетон обладает повышенной устойчивостью к действию сжимающих нагрузок, однако может растрескаться при растяжении.

Это в полной мере компенсируется арматурным каркасом, устанавливаемым до заливки ленточного фундамента на нижнем и верхнем уровне ленточного контура. В углах фундамента концентрируются значительные усилия. Именно поэтому правильное армирование углов основания ленточного типа является гарантией длительного ресурса эксплуатации строения и его прочности.

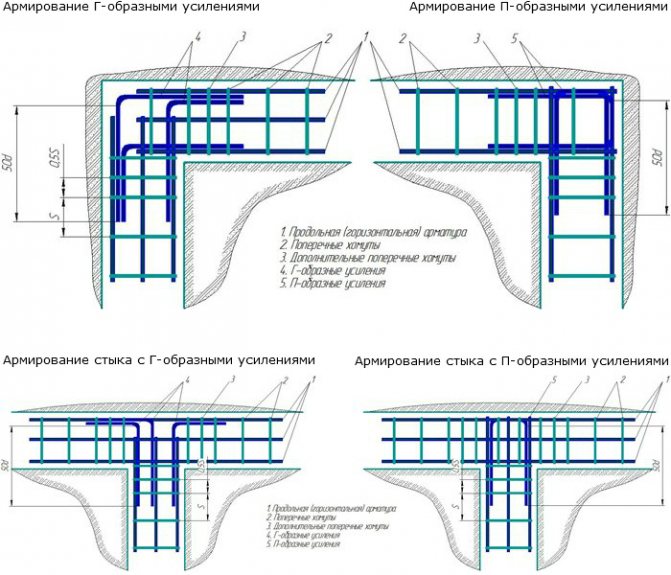

В угловые части дополнительно нужно установить вертикальные металлические стержни

Установленная в угловых частях фундамента арматура значительно увеличивает прочностные характеристики конструкции, компенсирует изгибающие и разрывные нагрузки. Вертикально расположенные стальные стержни поддерживают арматурные пояса, расположенные в верхней и нижней части каркаса.

Обвязка металлическими скобами

Обвязка арматуры может производиться при помощи специальных металлических скоб.

Достоинства:

  • высокая скорость выполнения связки;
  • инструмент для вязки арматуры не требуется (все делается руками);
  • работу может выполнить даже неподготовленный человек;
  • одинаковая плотность связанных соединений.

Недостатки:

  • необходимость приобретения комплекта специальных скоб для производства вязки арматуры определенного диаметра;
  • ограниченная область применения: только для крепления простых перекрестных соединений;
  • недостаточная прочность крепления (в основном подходит для нетяжелых горизонтальных конструкций, например для армирования стяжек).

Металлические скобы для вязки арматуры

Этапы строительства армированной фундаментной плиты

Устройство плиты фундамента – процесс достаточно сложный, поскольку вся конструкция отвечает за крепость всего сооружения в дальнейшем. Как сделать армирование плиты фундамента качественно, разберем по пунктам.

Итак, весь процесс можно разделить на следующие этапы:

  1. Устройство котлована (при заглубленной конструкции плиты);
  2. Укладка и утрамбовка подсыпки из песка;
  3. Укладка и утрамбовка подсыпки из гравия;
  4. Заливка тонкого слоя бетона;
  5. Устройство гидроизоляционного слоя;
  6. Установка армирующих сеток;
  7. Установка опалубки;
  8. Заливка основной плиты;
  9. Верхняя гидроизоляция плиты.
  • Устройство котлована требуется только в том случае, если фундамент углублен, или проектируется создание цокольного этажа. Небольшое заглубление плиты также добавляет конструкции прочность. Однако необходимость такого способа напрямую зависит от внешних факторов и индивидуальных пожеланий.
  • Укладка и утрамбовка подсыпки из песка и гравия необходима для подготовки основания фундамента. Такой подход позволяет избежать неблагоприятного воздействия грунтовых вод и деформации конструкции. Оба слоя должны быть не просто засыпаны, а качественно утрамбованы. Это придаст сооружению дополнительную крепость.
  • Заливка тонкого слоя бетона необходима для качественного обустройства гидроизоляционного слоя. Данный слой бетона может быть толщиной около 10 см.
  • Устройство гидроизоляционного слоя, как было указано выше, напрямую зависит от наличия грунтовых вод. Однако, какой бы способ не был выбран, стоит подходить к этому этапу очень серьезно, поскольку наличие влаги в фундаменте может привести к необратимым разрушениям, даже самой качественной конструкции.
  • Установка армирующих сеток – это наиболее важный этап во всем строительстве фундамента. Именно от качества этой работы зависит крепость сооружения.

Здесь стоит правильно рассчитывать размер ячейки в армирующей сетке, поскольку, чем больше масштаб строительства, тем мельче должны быть ячейки. Определившись с частотой укладки прута, можно приступать к созданию самих решеток.

Прутья между собой можно сваривать или связывать проволокой, но здесь необходимо учитывать класс арматуры. Если арматура имеет класс с маркировкой С, то ее вполне можно сваривать, если же нет, то лучше связывать, поскольку свойства металла других классов теряются при термическом вмешательстве

Также стоит обратить внимание на качество арматуры, она должна быть чистой – без следов грязи и пыли, поскольку наличие загрязнений существенно ухудшает сцепку металла с бетонной массой

Рассмотренный выше вариант описывает армирование монолитной плиты фундамента, однако, существует и другой способ устройства фундамента при помощи армирования плит. Этот способ подразумевает создание фундамента частями и называется ленточным.

Армирование плиты ленточного фундамента производится при помощи отдельных секций армирующих сеток. Однако заливать их лучше разом, чтобы получить монолитный бетон.

Установка опалубки может производиться как до установки армирующего материала, так и после

Главным требованием к этому этапу является хорошее прилегание элементов опалубки друг к другу, поскольку через имеющиеся трещины может происходить вытекание бетонного молока, которое важно для связки бетона. Устанавливать опалубку необходимо очень качественно, чтобы избежать смещения ее частей и деформации фундаментной плиты. Заливка фундаментной плиты должна производиться только после того, как все детали армирующей сетки и опалубки качественно закреплены

Этот процесс очень важен, поскольку от него зависит качество монолита. Всю заливку, даже если площадь достаточно большая, стоит производить непрерывно, иначе есть риск получения слоеной плиты, что сильно скажется на качестве. Перерыв в заливке более одного часа способен негативно повлиять на состояние плиты. Верхняя гидроизоляция плиты является завершающим этапом в строительстве армированных фундаментных плит. Этот этап гарантирует изоляцию от влаги уже не фундамента, а непосредственно здания.

Обвязка пластиковыми хомутами

Вязание арматуры с помощью пластиковых хомутов – простой и удобный метод для создания арматурного каркаса.

Плюсы:

  • пластик не подвержен коррозии;
  • простота монтажа;
  • высокая скорость вязки;
  • невысокая стоимость;
  • нет необходимости применения специальных инструментов.

Минусы:

  • работы невозможно проводить при отрицательных температурах (пластик становится хрупким);
  • прочность соединений вызывает сомнения у многих профессионалов;
  • довольно большой коэффициент удлинения пластика может привести к уменьшению жесткости армирующего каркаса (или нарушению геометрии).

Для создания арматурного каркаса используют пластиковые хомуты

Схема для сборки каркаса

Связать каркас из отдельных металлических стрежней ленточного фундамента без рабочего чертежа или исполнительной схемы невозможно. Для ее составления нужно произвести специальный расчет сбора нагрузок на фундамент и по результатам подобрать необходимый диаметр продольных стержней рабочей арматуры. При составлении рабочей схемы учитывают условия и особенности строительства при возведении ленточного фундамента. За такими расчетами лучше всего обратиться к квалифицированным специалистам – конструкторам.

Некоторые рекомендации по вязке арматурного каркаса фундамента

Правила, как вязать арматуру для фундамента ленточного и для монолитной плиты, одинаковы. Длина стандартного арматурного прутка составляет 6 метров. Очень часто их приходится стыковывать. Нахлест арматуры при вязке должен составлять 40÷50 см, обвязка прутков между собой должна быть произведена равномерно в 3÷4 местах.

Эти же требования распространяются при усилении углов и примыканий Г-образными и П-образными дополнительными армирующими элементами.

Вязку металлического каркаса из арматуры для ленточного фундамента можно производить не только в обустраиваемой опалубке, но и отдельными фрагментами (изготовленными в удобном для вас месте), которые затем опускают в короб.

Важно! Необходимо связать арматуру отдельных фрагментов между собой.

Связка арматуры для фундамента и правильный выбор ее диаметра являются основными факторами, влияющими на прочность основания будущего сооружения. При осуществлении вязки арматуры для фундамента особое внимание необходимом уделять плотности всех соединений.

Как правильно вязать арматуру для фундамента вам поможет понять видео:

Как осуществляется армирование ростверка и столбов?

  1. Столбчатого фундамента армирование выполняется при помощи прутьев. Их связывают, либо сваривают с использованием проволоки в каркасы.
  2. На дно необходимо насыпать слой песка. Сверху кладется щебень вперемешку с песком в таком же количестве. Далее, для того, чтобы металл был надежно защищен от влаги, укладывается приблизительно 100 мм бетона.
  3. Заранее подготовленные каркасы опускаются в скважины под столбы.
  4. В сечении размеры каркасы должны быть не менее диаметра самой скважины. Такой слой бетона специалисты именуют защитный, поскольку благодаря щелочной реакции он оберегает металл от коррозионных повреждений.
  5. Во время изготовления каркаса выпуски арматуры нужно загнуть горизонтально, на длину порядка 30-40 см. Если же работу выполняет опытный и компетентный специалист, который знает, как правильно осуществлять сварку (не перекаливая арматуру), в таком случае загибы не потребуются.

Что касается схемы расположения прутьев арматуры, в таких случаях необходимо обращать внимание непосредственно на части фундамента:

  1. Если используется свайный столб из железобетона, либо буронабивной свай – в таком случае учитывается нагрузка, исходящая от смещения массивов грунта в горизонтальном положении.
  2. Если ростверк является монолитным и горизонтальным – нагрузка изгибающая, поскольку балка располагается на опорах с концов, в то время, как под средней частью опора практически отсутствует.

Как должна быть расположена арматура в углах ростверка?

Арматура столбчатых фундаментов должна выполняться по четко указанной схеме. Что касается углов – загибание прутов должно быть не менее 0,4 мм.

Далеко не всегда можно осуществлять сварку – существуют такие марки стали, которые обычными электродами не варятся, поскольку существует риск перегрева прутьев, ослабление швов и т.д.


Как армируется подошва столбчатого фундамента?

При выборе армирующего материала в любом случае необходимо учитывать, с какой целью будет использоваться бетон. Например, для того, чтобы усилить подошву столба используют особые сетки.

Были произведены расчеты, благодаря которым удалось установить, что, если нагрузка планируется небольшая – в таком случае будет достаточно арматурной сетки, которая имеет диаметр порядка 5-6 мм. Тем не менее, в строительных нормативах недопустимо использовать каркас, который будет иметь диаметр менее 12 мм. Поэтому, если нужно выполнить все работы согласно нормам, в таком случае специалисты рекомендуют под постройку с небольшим весом арматурную сетку с диаметром 12 мм, а также ячейкой 200 х 200 мм.

Как выполняется армирование ростверка?

Перед выполнением работ фундамента чертежи должны быть внимательно изучены – вне зависимости от того, кто будет заниматься строительством: специалист или новичок.

Чтобы каркас был пространственным, горизонтальные сетки нужно соединить между собой – используя вертикальные отрезки. Длину подбирать самую маленькую – иначе существует вероятность, что каркас утратит устойчивость, при этом его прочность может значительно снизиться.

Ленточный ростверк армируется так же, как и плитный. Но здесь нужно учитывать, что условия установки будут отличаться – если нужно монтировать ленту, то движения специалиста будут ограничены размерами опалубки. Но в любом случае – оба раза связывание каркаса нужно осуществлять в опалубке.

Самые распространенные ошибки, которые допускать при выполнении работ нельзя:

  • установка каркаса на грунт;
  • отсутствие центрирования каркаса при монтаже в скважину;
  • создание соединений на углах стен при сварке стержней;
  • нагревание мест сгиба прутьев во время сварки.

Если вы не уверены в том, что все работы сможете корректно выполнить самостоятельно – лучше воспользоваться помощью специалистов, поскольку армирование столбчатого фундамента является важной задачей, которую нужно выполнить идеально

Работа с тупыми углами

Напоследок разберемся с тем, как следует монтировать усиливающие части на изгибах с разворотом более 90 градусов. Для этого потребуется знание нескольких основных методов проведения манипуляций.

Первый

Внешние и внутренние элементы продольных прутьев загибаются под нужным наклоном, а затем происходит их связка между собой. Соединение с вертикальными стержнями также необходимо делать более часто, чем на прямом участке.

Второй

В этом случае в траншею укладывается уже изготовленный заранее участок армировки, загнутый под необходимым градусом. Эта деталь фиксируется с основной трассой с нахлестом. Важно обеспечить значительное наложение, равное приблизительно 40-55 диаметрам используемого проката.

Виды углов

Не все соединения одинаково просты при проведении усиления. Первым делом следует определиться, какой именно градус примыкания будет у стыка. В соответствии с этим проводится подбор оптимальных материалов и техники проведения процедуры. Различают следующие виды:

  • Прямые. Это самые популярные из имеющихся вариантов. Работа с ними не вызывает особых трудностей.
  • Тупые, развернутые. Связывать их довольно легко. Прутья устанавливаются в направлении внутренней части с увеличением периодичности поперечных вставок по отношению к остальным участкам.
  • Острые. Довольно нечасто можно встретить данный тип при возведении частных домов малой этажности. С ними не просто работать, и для этого потребуются определенные навыки и опыт.

Бетонные фиксаторы: как сделать самостоятельно

Как и пластиковые, бетонные фиксаторы бывают промышленного производства, но используются, в основном, для больших объектов, и в продаже их найти сложно. Однако самостоятельно изготовить такие опоры может каждый, если есть время возиться с формами, заливкой и сушкой. Некоторые не заморачиваются с формованием и делают «нашлепки» из раствора или выкладывают конусом прямо по месту, но лучше все же потратить время.

Бетонные подставки чаще всего двух типов:

  • Прямоугольники – заливка в форму или нарезка на кубики незастывшего раствора;
  • Кругляши – заливка в обрезки пластиковых труб, получается ровный рельеф или заливка в донышки от пластиковых бутылок, получаются еще и пазы под пруты.

Если вставить в бетон проволоку, получатся не просто опоры, а настоящие фиксаторы арматуры.

navashinoУчастник FORUMHOUSE

Посмотрите видео Антона Вебера, там процесс изготовления бетонных фиксаторов для ЗС. Собираете опалубку прямоугольником, заливаете жестким бетоном или пескобетоном, пока раствор не схватился, вставляете петли из вязальной проволоки, нарезаете массу на квадраты (5-7 см). После застывания бетона вытряхиваете из формы и ломаете по прорезям.

Работоспособность метода подтверждена.

AndrShurupovertУчастник FORUMHOUSE

Вчера попробовал сделать пилотную партию, сегодня остался доволен результатом, высыпал первые кубики на денек в воду, сделал следующую заготовку.

Winder

Ещё один неплохой способ: отрезаете донышко от простой пластиковой бутылки (с бугристым рельефом), заполняете его жёстким раствором (мало воды) и, как куличики в детстве из песка, выкладываете на плоское основание, застеленное плёнкой, через несколько дней подставки готовы.

Что и делают.

maratovichУчастник FORUMHOUSE

У нас подставки не продаются и не продавались никогда. Привез из Питера 25-35 мм подставки, а под заезд в гараж они маловаты, на форуме попадалось упоминание о том, что можно вот так, как в детстве, лепить. Слепил.

Как вязать углы фундамента: где найти детальное описание процесса

Как мы уже писали выше, на угловые зоны основания приходится основное давление на протяжении всего срока эксплуатации здания. Поэтому ресурс устойчивости частного дома напрямую зависит от того, насколько эффективно выполнены работы по армированию. Всю подробную информацию по порядку монтажа, потенциальным нагрузкам и схемам расстановки частей можно найти в технических регламентах и строительных нормативах. Также следует учитывать характеристики используемых материалов, которые также находятся в свободном доступе.

Базовые условия и стандарты

  • Важно определить еще на раннем этапе — какой тип почвы на участке строительства. Чем менее устойчивый и менее плотный грунт, тем серьезнее усиление.
  • Для продольных элементов выбирают прутья с самым большим сечением (до 2 см.).
  • Поверхность металлопроката не гладкая, а рельефная, чтобы хорошо держалась после заливки раствором.
  • Периодичность и концентрация армирующих деталей в углах должна быть выше, чем на других участках.

Параметры для расчета

  • Периодичность расстановки вертикальных прутьев в пределах от 0,5 до 0,8 м.
  • Расстояние между гранью бетонной ленты и силовым каркасом выдерживается в районе 50 мм.
  • Заглубление стержней не ниже плоскости поверхности грунта больше чем на 50 мм.
  • Сечение основного металлопроката 1-2 см., конструктивного — до 1 см.

Чтобы исключить возможность допустить ошибку, на начальном этапе важно сделать детальную схему и подробно отобразить расстановку всех элементов конструкции.

Порядок установки стержней

  1. Через каждые полметра в землю заглубляются основные прутья.
  2. Вверху и внизу к ним с помощью сварки добавляют несущие детали.
  3. Далее, привариваются дополнительные прутья с расстоянием до 0,1 м.

Несколько секретов качественных соединений

  • Крестовые стыковки не используются на местах, где пересекаются стены.
  • Крепление только на сварку недопустимо как в углах, так в других местах по периметру ленты фундамента. Вязка обязательна.
  • При использовании сварных швов, детали обрабатывают немного под наклоном, предварительно делая изгиб.
  • Любая из продольных частей фиксируется изогнутым металлическим крюком.
  • В итоге должен получиться цельный монолит, где все детали связаны между собой.

Еще пара рекомендаций для правильного строительства своего дома

Главное, применять на всех этапах только проверенные и качественные стройматериалы, параметры которых соответствуют требованиям, предъявляемым к конкретному сооружению. Помимо стен, для которых оптимальным выбором будет газобетон Ytong, важно обеспечить прочную основу для дома — фундамент. Для реализации проекта своими руками первым делом советуем усвоить основные правила выполнения стыков при армировке. На каждом шаге по пути к завершению строительства тщательно и заблаговременно планируйте свои действия. Только семь раз отмерив готовьте каркас и оперативно (обязательно в один заход) заливайте его смесью.

Армирование углов: какие материалы используются

Для увеличения прочности и устойчивости ленточного фундамента, располагаемого на небольшой глубине, следует применять прутки высокого качества, толщина которых составляет не менее 1 см. Максимальный диаметр 2 см. Вязка осуществляется с помощью специальной проволоки с сечением около 1 мм. Прутья должны быть без повреждений (в том числе без очагов коррозии). Иметь рифленую поверхность. Длина выбирается максимальная из возможных, чтобы минимизировать необходимость организации стыковки. Регламентированы следующие нормы при выборе подходящего сырья:

  • арматура берется пригодная для сварки (если подходит, то в названии будет стоять буква С);
  • устойчивость к ржавчине на высоком уровне (буква К в наименовании);
  • индекс прочности определяется исходя из основного материала изготовления (сталь А2, или А3 самый оптимальный вариант), такие прутья не меняются при связке проволокой.

Для бетона необходим качественный цемент (М-200 — М-400). А также фракция из гравия, песок и вода. Все это соединяется в долях, определяемых исходя из конкретного проекта строительства.

Рейтинг
( 2 оценки, среднее 4.5 из 5 )
Понравилась статья? Поделиться с друзьями:
