Устройство ленточного фундамента глубокого заложения

Эта физическая величина, которую требуется рассчитать для фундаментного основания, зависит от множества параметров. На расчет показателя глубины заложения оказывают влияние особенности рельефной поверхности, место расположения стройплощадки, особенности устройства планируемого здания, глубина грунтов, которые поддаются промерзанию, уровень расположения на данном участке подземных вод и прочие.

Профессиональный расчет, конечно, очень важен, но многим строящим частный дом, рассчитать глубину фундамента под дом в строительной фирме не по карману.

Эта статья для таких людей, которые строят свой дом, в силу обстоятельств, не могут оплатить услуги профессионалов и желают сделать такой расчет сами.

Что это такое?

Глубина заложения фундамента представляет собой расстояние от подошвы до поверхности земли.

По сути, это высота его поземной части, определяющая место расположения опорной площадки и площадь боковых, заглубленных фундаментных стенок.

Изменяя глубину заложения, можно решать такие задачи:

1. Повышение устойчивости сооружения за счет увеличения площади подземной части с боковой опорой на грунт.
2. Повышение несущей способности за счет увеличения размеров основания.
3. Оптимальное расположение площадки контакта фундамента с грунтом, что дает возможность устанавливать подошву на наиболее прочный и стабильный пласт.

Правила определения данного параметра установлены нормативными документами: СНиП 2.02.01-83 и СП 22.13330.2011.

От чего зависит?

Проектная глубина фундамента, в общем случае, зависит от геологических, гидрологических, климатических и конструктивных особенностей местности, участка и самого здания.

Наиболее значительное воздействие оказывают следующие факторы:

1. Назначение сооружения и особенности его эксплуатации.
2. Конструктивные факторы: размеры сооружения, тип фундамента, количество этажей, наличие подвала, расположение инженерных коммуникаций.
3. Нагрузка на фундамент, определяемая общим эксплуатационным весом сооружения, а также массой снежного накопления.
4. Свойства грунта: тип и структура, стабильность, пучинистость, увлажнение и т.п.
5. Глубина промерзания грунта.
6. Глубина залегания грунтовых вод.
7. Климатические факторы: степень ветровой нагрузки, сейсмичность, паводковые ситуации и т.д.
8. Рельеф участка.

Существуют общие правила определения глубины залегания фундамента, но каждый тип фундамента имеет и определенные нюансы. Различные способы используются для мелкозаглубленных и заглубленных фундаментов.

Промерзание грунта

Одним из важнейших воздействующих факторов считается глубина промерзания грунта. Дело в том, что при замерзании вода, находящаяся в почве, расширяется, увеличивая объем. В результате на фундамент начинает воздействовать дополнительная нагрузка со стороны грунта.

Если для боковых, упрочненных стенок она не столь опасна, т.к. гасится за счет высокой прочности конструкции, то снизу появляется сила, направленная на выталкивание опоры.

Величина такой нагрузки зависит от пучинистости грунта, т.е. степени его расширения при замерзании. Соответственно весной при оттаивании происходит обратный процесс. В результате ежегодных колебаний материал фундамента постепенно разрушается, снижая долговечность здания.

Указанные процессы, происходящие в зоне промерзания, требуют, чтобы фундаментная подошва на пучинистых почвах располагалась ниже уровня промерзания. В малопучинистых грунтах (песчаники, скалистые выходы и т.д.) воздействие менее значительны и можно использовать мелкозаглубленный фундамент.

Глубина промерзания грунта устанавливается по результатам многолетних наблюдений и различна для разных регионов страны. Она зависит от среднесуточной температуры и типа почвы.

Так в Московском регионе при среднесуточной температуре минус 10⁰C глубина промерзания составляет:

• глины и суглинки – 78 см;
• супесь и пылевой песок – 95 см;
• песок средней и крупной зернистости, гравелистый грунт – 1 м;
• грунты крупнообломочного типа – 1,16 м.

Усредненные данные по уровню промерзания грунта в разных регионах РФ приведены в СНиП 23-01-99 и СП 131.13330.2011. По ним составляется карта всей территории.

В процессе эксплуатации зданий может происходить изменение процесса промерзания за счет тепловых потоков.

Корректировка глубины промерзания производится по формуле: Н = m x Но, где:

• Но – нормативная (табличная) глубина промерзания,
• m – коэффициент влияния теплового режима сооружения, в т.ч. отопительных приборов.

Коэффициент колеблется в пределах 0,4-1,1.

Если табличные данные отсутствуют, то глубину промерзания можно рассчитать по формуле: Н = Hi√Mt, где:

• Hi – нормативная глубина промерзания определенного типа грунта,
• Mt – среднемесячная минусовая температура в зимний период.

Устойчивость фундамента к морозам

Известно, хорошим показателем для фундаментов глубокой закладки, является устойчивость к морозному пучению. Так называют процесс давления грунтовых вод на материал фундамента. Замерший грунт уже при нулевой температуре начинает расширяться и воздействовать на стенки фундамента, создавая в них трещины.

Рис.: Устойчивость фундамента к морозам

При повторном цикле оттаивания и замерзания, вода попадает через них в фундаментные блоки, вызывая так называемое морозное пучение фундамента. Подобные процессы исключены в фундаментах с глубоким уровнем закладки, поскольку они рассчитываются на уровень находящийся ниже отметки промерзания грунта.

Определение величины заглубления

При строительстве дома возникает вопрос: как определить глубину заложения? Для заглубленного фундамента существует следующее правило: она должна быть на 20-30 см больше глубины промерзания и на 50-60 см меньше глубины расположения подземных вод. На выбор величины параметра мало влияют конструкционные и эксплуатационные нагрузки.

По экономическим соображениям считается, что ленточный фундамент целесообразно возводить с глубиной заложения до 2,5 м. При больших значениях лучше использовать столбчатый или свайный тип.

Мелкозаглубленный фундамент имеет заглубление порядка 35-50% от глубины промерзания. Этот вариант характерен для монолитной плиты в любом грунте, а также ленточного или столбчатого фундамента при строительстве на малопучинистых грунтах.

Расчет глубины фундамента проводится с учетом нагрузок от сооружения и несущей способности грунта. Глубина промерзания также вносит свои коррективы, но путем практических рекомендаций.

Формула для расчета

Как рассчитать глубину заложения фундамента под дом? Расчет осуществляется согласно СП 22.13330.2011 по формуле.

Формула расчета глубины промерзания

Н = Hi√Mt

• Н — глубина промерзания,
• Hi – нормативная глубина промерзания определенного типа грунта,
• Mt – среднемесячная минусовая температура в зимний период.

Значение Hi составляет:

• 23 см в глинах,
• 28 см в песчанике пылевого типа,
• 30 см в крупнозернистом песчанике,
• 34 см в каменистых грунтах.

Пример

Рассмотрим строительство сооружения на глиняных почвах и в Московском регионе. Для Москвы характерны средние температуры: декабрь – минус 10, январь – минус 16, февраль – минус 18⁰C. Тогда рассчитываем глубину промерзания: Н= 0,23√(10+16+18)= 1,1 м.

Корректировка производится с учетом коэффициента влияния теплового режима сооружения m. Его значение устанавливает СНиП 2.02.01-83 и СП 25.13330 с учетом среднесуточных температур, поддерживаемых в помещении.

В указанных документах можно по таблице уточнить m для зданий с различным режимом проживания, разной конструкцией напольного перекрытия, с учетом наличия утеплений и подвала.

Для дома с утепленным цоколем в Московском регионе при среднесуточной температуре в помещении 10-12⁰C можно принять m=0,9.

Окончательно, расчетное промерзание составит: Н х m = 1,1 х 0,9 = 0,99 м.

Глубина заложения фундаментов в соответствии с требованиями таблицы 2 СНиП 2.02.01-83*

Далее необходимо учесть расположение подземных вод. Если они располагаются на глубине более 3 м, то глубина заложения фундамента должна быть не менее глубины промерзания.

С учетом рекомендаций принимает, заглубление равным Н+0,3 м, т.е. 1,3м. Эта глубина должна обеспечить надежность и долговечность ленточного или столбчатого фундамента.

Минимальные и максимальные значения

Для заглубленного фундамента минимальное заглубление равно глубине промерзания грунта, а максимальная глубина заложения фундамента не должна достигать грунтовых вод минимум на 0,5 м.

Минимальное заложение мелкозаглубленного фундамента устанавливает СНиП 22.13330.2011 с учетом промерзания в такой зависимости:

• непучинистые почвы с промерзанием до 2 м или слабопучинистые грунты с промерзанием до 1 м – глубина заложения фундамента составляет не менее 0,5 м;
• при промерзании указанных грунтов в пределах 2-3 и 1-1-1,5 м, соответственно – 0,75 м:
• при промерзании более 3 м и в пределах 1,5-2,5 м, соответственно, — 1 м;
• при промерзании слабопучинистых грунтов на глубину более 2,5 м – 1,5 м.

Температура внутри дома позволяет корректировать заглубление мелкозаглубленного фундамента.

Так для неотапливаемого дома в Московском регионе минимальная глубина заложения фундамента составляет 0,5 м. Если в течение года поддерживается среднесуточная температура в помещении не ниже 10 градусов, то минимальное заглубление составляет 0,4 м, а при температуре 20 градусов – 0,28 м.

Приведенные минимальные значения рассчитаны на одноэтажные строения. При возведении 2-х этажного сооружения их следует удвоить. Более высокие здания на мелкозаглубленном фундаменте не возводятся.

При строительстве на высокопрочных грунтах (скальные выходы, крупнообломочные грунты) фундамент предназначен лишь для перераспределения нагрузок равномерно по всей площади.

Минимальная глубина заложения фундамента составляет 0,3 м. Аналогично выбирается заглубление для монолитного плитного фундамента.

Технология МЗЛФ или как сделать мелкозаглубленный ленточный фундамент своими руками

Инструкция воспринимается проще, если вся работа разбита на четкие этапы. Не будем отступать от этой схемы. Итак, устройство ленточного мелкозаглубленного фундамента следующие:

Подготовительный этап

Будем считать, что до этого этапа вы сделали проект дома, определились с качеством грунта и видом фундамента, а также учли все изложенное выше.

1. Место, где планируется заливать фундамент, освобождается от всего лишнего.

Cовет. Деревья, которые находятся рядом, выкорчевывайте вместе с корнями.

2. На рабочее место доставляют весь необходимый материал и инструмент. Причем желательно сразу определить место дислокации всего этого добра, чтобы потом не тратить время на его поиски.

Разметка под ленточный фундамент

Важность этого этапа сложно переоценить. Поэтому нужно не только «прикинуть» где будете рыть траншею, но и сделать ориентиры при помощи веревки (если есть возможность, то лазерным нивелиром будет лучше).

Как сделать разметку под фундамент:

1. произвести замеры по периметру;
2. забить маячки по углам;
3. проверить диагональ между углами;
4. при необходимости переместить маячки;
5. сделать отмостку на расстоянии не менее метра от маячков;
6. на доски отмостки закрепить веревку, которая будет показывать края фундамента.

Более наглядно процесс разметки представлен на схеме

Разметка под ленточный фундамент — схема

Как выкопать траншею под фундамент

Траншея для фундамента Траншея для фундамента – это полоса вынутого грунта.

Глубина траншеи определяется глубиной мелкозаглубленного ленточного фундамента и подушки.

Откос траншеи для фундаментаНапример, наиболее распространенной глубиной является 300 мм, толщина подушки составляет в зависимости от качества почвы около 200 мм. Тогда глубина траншеи будет составлять 500 мм.

Cовет. Чтобы края траншеи не осыпались делайте небольшие откосы.

Учитывая тип грунта лучше приступать к заливке фундамента немедленно. В противном случае он осыплется, и часть работы придется повторить.

Подушка под ленточный фундамент

Песчаная подушка под фундамент – это смесь из песка и щебенки. Их можно смешивать, но проще высыпать послойно. Каждый слой смачивать водой и хорошо утрамбовывать. Поскольку структура подушки получается достаточно пористой, её от основного фундамента отделяют гидроизоляционной пленкой.

В принципе, основанием для ленточного фундамента мелкозаглубленного может служить естественный грунт, но его несущая способность гораздо ниже предложенной песчано-гравийной подушки.

Подушка под ленточный фундамент

Опалубка под ленточный фундамент

Устанавливают всю конструкцию опалубки вертикально. Подпорки крепят с шагом 500-600 мм. Они нужны для того, чтобы под весом бетона опалубка не развалилась и не перекосилась.

Опалубка под ленточный фундаментПолезный совет. Старайтесь, чтобы доски прилегали друг к другу плотно и без резких перепадов. Тогда вы избежите работ по выравниванию поверхности готового фундамента под облицовку.

Заливка ленточного фундамента

Получение бетона вопрос индивидуальный – можно купить (вернее, заказать) и бетон доставят миксером или изготовить самостоятельно, причем задействовав самодельную бетономешалку (и второй вариант, как сделать бетономешалку из стиральной машины).

Что касается заливки бетона, то процедура стандартная для таких работ — в готовую опалубку заливается бетон.

Cовет. Если опалубку полить водой бетон будет ложиться ровнее по краям.

Заливая бетон старайтесь отбивать его через каждые 40-50 мм. высоты. Это позволит «выгнать» пузырьки воздуха, которые могут в будущем разрушить бетон.

Армирование мелкозаглубленного ленточного фундамента

Если на фундамент не предполагается сильная нагрузка – этот этап можно пропустить. Но все же, с арматурой МЗЛФ будет гораздо прочнее.

Рекомендуем полезный доп материал — арматура для фундамента (характеристики, виды, расчет)

Правильное армирование ленточного фундамента мелкого заложения:

• Залить стартовый слой. Этот слой должен составлять около 30 % общей высоты МЗЛФ. Цель этого действа – создать ровную поверхность для укладки металла, а также защитить его от влаги.
• Вязка арматуры для ленточного фундамента. Для этого нужно связать ее в блоки и уложить в траншею.
• Залить бетон до нужной высоты.

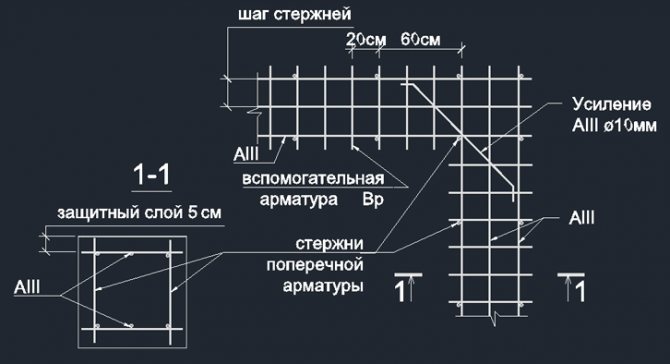

Пример арматурного каркаса для ленточного фундамента

Вязка арматуры проволокойПример вязки арматуры проволокой.

На примере видно, что связка выполнена проволокой. Это относительно новый подход к соединению, ведь более привычный – контактная сварка.

Но способы соединения арматуры сваркой имеют несколько существенных недостатков, среди которых:

1. требуют наличия сварочного аппарата и специалиста, умеющего выполнять сварочные работы;
2. из-за высокой температуры сварочной дуги теряется прочность закаленного стержня арматуры;
3. сварочные работы не применимы для арматуры диаметром более 20 мм;
4. Самое главное — увеличение жесткости армокаркаса. Поскольку мелкозаглубленный ленточный фундамент «играет» в зависимости от сезона (являясь, своего рода, гибким фундаментом) – то повышенная жесткость приведет к его разрушению. И как следствие, потребуется ремонт фундамента или полная замена.

Укладка арматуры для мелкозаглубленного фундаментаТак будет выглядеть уложенная арматура

Защита бетона

Чтобы избежать пересушивания и образования трещин, залитый в опалубку бетон накрывается пленкой и периодически увлажняется водой.

Утепление мелкозаглубленного ленточного фундамента

• Сразу после того, как фундамент набрал нужную прочность, следует начинать строительство дома. Старайтесь сделать все работы в один сезон. Потому что грунт под фундаментом промерзнет, и МЗЛФ, не придавленный весом дома – деформируется.
• Если вы не можете начать строительство укройте МЗЛФ и территорию возле него (200-300 мм) соломой или опилками. Чтобы защитить грунт от промерзания.
• Во процессе эксплуатации строения старайтесь насаживать возле мелкозаглубленного ленточного фундамента многолетние растения и кустарники. Они будут способствовать снижению глубины замерзания почвы. А также смогут задержать значительное количество снега, который также снизит глубину промерзания.

Когда изменяется ступенчато?

При строительстве дома на участке с уклоном, необходимо ступенчатое изменение глубины заложения фундамента. В таких случаях используются конструкции ленточного и столбчатого типа.

Наибольшей надежностью обладает бетонная лента. Этот тип фундамента можно сооружать на склонах с наклоном до 28-35 градусов.

Суть ступенчатого фундамента заключается в том, что нижняя стена является подпорной стеной и имеет повышенную глубину заложения.

Схема его выглядит следующим образом: вначале, готовится траншея для верхней стене с глубиной, равной расчетной глубине.

Под нижнюю, подпорную стену роется траншея такой же глубины, но опалубка поднимается на такую высоту, чтобы ее верхняя граница находилась строго в одной горизонтальной плоскости с верхним срезом опалубки верхней стенки.

После заливки с внешней стороны нижней стены насыпается опорный откос, а потому фактическое заглубление нижней стены будет равно глубине заложения верхней стены плюс высота, компенсирующая уклон.

Боковая стена рассматриваемого ленточного фундамента имеет ступенчатую конструкцию. Вся ее длина условно делится на участки примерно по 2 м. На каждом участке формируется горизонтальное дно траншеи. Отправная точка – заглубление верхней стены.

Строение боковой стены фундамента на склоне можно пояснить на примере. Например, строится дом шириной 6 м на склоне с уклоном 15 градусов. Условно выделяем 3 ступени боковой стены длиной по 2 м.

Ступеньки должны компенсировать уклон, причем подошва на каждой из них должна быть строго горизонтальна. Начальная точка расположена на верхней, а конечная – на нижней стене, где глубина заложения фундамента составляет 0,8 м.

Однако за счет уклона конечная точка располагается ниже верхней на 6хsin15=1,55 м. Высота каждой ступени составит 1,55:3=0,53 см.

Верхняя ступень в начальной точке будет иметь заглубление 0,8 м, а в конечной – 0,8-2sin15=0,28 м. Нижняя ступень: в конечной точке – 0,8 м, а в начальной – 0,8+sin15=1,32 м. Аналогичную величину имеет и средняя ступень.

Использование фундамента глубокого заложения для малых строений

Так сложилось, фундаменты глубокой закладки практически не используются при строительстве малоэтажных домов и строений из облегченных материалов. В них существует риск образования строительного брака по причине недостаточной усадочной твердости грунта. Конструкции зданий такого типа имеют небольшой вес. Поэтому, для возведения столь популярных сегодня деревянных коттеджей, неразумно применять технологию глубокой закладки фундамента.

Рис.: Малоэтажные строения с фундаментом глубокого заложения

В целях рационального использования строительных материалов, прибегают к методу выкладке фундамента по песчаному основанию. Для обустройства последнего прибегают к многослойному покрытию, где каждый из них подвергается смачиванию водой. При таком подходе фундамент способен иметь повышенную прочность.

Свод правил

Правила определения на какую глубину делать фундамент, установлены СП 50-101.2004. Они включают следующие основные требования:

1. Должна выбираться с учетом основных влияющих факторов (назначение сооружения, конструктивные особенности, геологические и гидрологические факторы, сезонное промерзание).
2. Глубина промерзания грунта принимается с учетом результатов наблюдения в период не менее 10 лет, как среднегодовое значение.
3. При отсутствии табличных данных по конкретному расчету проводится расчет с учетом нормативного промерзания определенного типа грунта.
4. Определяется отдельно для внешних и внутренних стен.
5. Корректируется с учетом коэффициента влияния эксплуатационных особенностей помещения.
6. Подошва заглубленного фундамента должна располагаться ниже глубины промерзания грунта, но выше уровня грунтовых вод. Минимальная глубина мелкозаглубленного фундамента устанавливается с учетом свойств грунта и учитывает глубину промерзания.
7. При проектировании фундамента должны предусматриваться водопонижающие (дренажные) мероприятия.
8. При возведении фундамента на склоне применяется ступенчатое заглубление, обеспечивающее формирование горизонтального основания пола.
9. Не стоит копать по принципу: чем глубже, тем прочнее и надежнее. Так можно просто бесполезно зарыть большие деньги в землю. Фундамент должен быть оптимальным для данного типа здания.

Правила проектирования уточняются и иными нормативными документами, указанными выше. Обязательно учитываются особенности разных типов основания.
