Бетонная подготовка под фундамент – требования СНиП и устройство подбетонки

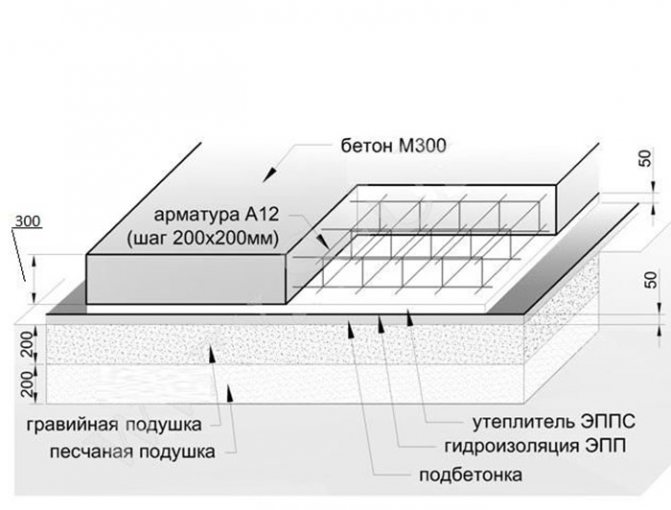

Что такое подбетонка и зачем она нужна

Подбетонка выполняет сразу несколько полезных функций:

  • Создает гидроизоляцию фундамента, увеличивает его долговечность. Защищает от грунтовых вод, не дает влаге пройти дальше. Жидкий цементный раствор не протечет через этот слой бетона, а основание при высыхании не пойдет трещинами благодаря равномерному распределению влаги по поверхности.
  • Снижает затраты цементно-песчаного раствора. Для подбетонки берут недорогую бетонную смесь — BЗ,5-B7,5, что снижает общую стоимость проекта.
  • Организует ровную поверхность для черновой бетонной основы. На прямой площадке проще делать разметку, выставлять арматуру, крепить маяки, сборную опалубку, благодаря этому растет качество и скорость работ.
  • Исключает усадку постройки.
  • Увеличивает прочность конструкции — фундамент + армированная подбетонка.

Нормативные документы — СНиП и Свод Правил


Формирование подушки — ответственный процесс, поэтому технологию, материалы, подготовительные работы и толщину слоя регламентируют СНиП и Свод Правил. Сооружение конструкций в гражданском или промышленном строительстве подчиняется государственным и отраслевым стандартам. Бетонная подготовка осуществляется на основании норм, положений в следующих документах:

  • СНиП 52—01 от 2003 года о желозобетонных и бетонных конструкциях.
  • СП 50—101, утвержденные в 2004 году о проектных требованиях к возведению фундамента и подбетонки.
  • СП 52—101 (2003) о не армированных конструкциях.
  • СНиП 2.02.01 от 1983 года об основаниях строительных объектов.
  • СП 63.13330.2012 — объединенные требования к объектам строительства.

Стандарты устанавливают порядок выполнения проектных и строительных работ.

В нормах учитываются такие факторы как:

  • тип грунта на участке;
  • этажность, материал, специфика здания;
  • экологичность;
  • действующие усилия;
  • уровень сейсмической активности в регионе.

Подушка из щебня


Проект строительства в обязательном порядке должен содержать данные о способе бетонной подготовки, применяемых для этого материалах и толщине слоев. На устойчивых вида грунтов и грунтовых водах ниже точки промерзания толщина щебеночного слоя обычно составляет 200 мм. При этом щебень засыпается на дно траншеи при устройстве ленточного фундамента или по всей площади застройки при монтаже плитных конструкций и хорошо утрамбовывается. Качество уплотнения слоя обеспечивает устойчивость фундаментной конструкции и отсутствие просадки в будущем.

При этом важно подобрать правильный щебень, его прочность не должна быть ниже — М1200.

После выемки грунта на необходимую глубину дно траншеи или котлована утрамбовывается и покрывается мембранным полотном типа геотекстиля. Это предотвращает прорастание сорных растений и уменьшает вероятность проникновения влаги к строительным конструкциям. При устройстве фундаментов плитного типа слой щебня покрывается рулонной гидроизоляцией, поверх которой укладываются теплоизоляционные плиты.

Уплотнение гравия вибромашиной

Щебеночная подготовка под фундамент это не только хорошая опорная подушка, но и эффективный дренажный слой, отводящий поступающую с поверхности воду в грунт. Наличие профильной мембраны из геотекстиля позволяет движение влаги только в одном направлении.

Какие бывают виды подготовки основания

Основание бывает 3 видов:

  • песчаная и щебеночная;
  • бетонная;
  • мембранная.

Песчаная и щебеночная


Наиболее дешевый, но наименее долговечный вариант. Подходит для деревянных домов. Песок убережет постройку от пагубного воздействия влаги, так как благодаря его слою фундамент находится на том же уровне, что грунтовые воды. Поэтому такие подбетонки выбирают для участков со сложным грунтом. Подушку из песка, щебня или гравия делают толщиной 20-60 см. По дну котлована придется расстелить геотекстиль, если уровень грунтовых вод высокий.

Песок используют с зернами величиной 2-2,5 мм, лучше всего подойдет гравистый дробленый. В нем не должно быть органических остатков, иначе подушка быстро заилится. Подсыпку выполняют слоями, через каждые 50 мм необходимо делать уплотнение виброплитой или трамбовкой. Песок предварительно проливают водой. Более надежное основание получается из бетонной плиты, поэтому для жилого дома лучше установить ее.

Бетонная подушка

Этот тип потребует больших финансовых вложений, но они оправданы. Для ленточного и плиточного фундамента бетонная подготовка — лучший выбор. При их монтаже используется тяжелый армирующий каркас, который требует прочной основы. Есть два способа выполнить бетонную подушку. Первый — залить жидким битумом щебеночный слой, а второй — сделать из бетона низких марок. Если на участке нет грунтовых вод, будет достаточно 10-сантиметрового слоя.

Перед укладкой на дно котлована засыпают песок или щебень, а сверху бетонную подушку гидроизолируют битумом, водонепроницаемыми пленками или рулонными материалами. Если подбетонку не армируют, ее оптимальная толщина 15-20 см. Армирование увеличит прочность конструкции, в таком случае можно уменьшить толщину подушку на 6 см.

Подготовка с геомембраной

Материал появился на рынке недавно. Новшество заключается в шипованном профиле, который служит как для гидроизоляции, так и для укрепления грунта. Производители обещают, что с геомембранами будет меньше усадочных трещин за счет перераспределения усилий при передаче нагрузки основанию. Фибру укладывают на песчано-щебеночный слой, предварительно выложив геотекстиль. Мембранные швы сваривают. Геомембрана прочна, хорошо выдерживает перепады температур.

Разновидности

Подушка из песка

Устройство фундамента на таком материале оптимально распределяет воздействие грунта. Этот вариант подбетонки сооружают в середине весны или осени, когда грунт прекращает сезонное движение. При использовании этого вида подготовки низ несущей основы поднимается выше уровня нахождения почвенных вод, поэтому бетонная конструкция избегает разрушительного влияния грунтовой влаги. Такую разновидность фундаментной подушки применяют на почвах с повышенной влажностью. Мощность слоя устанавливается в пределах 15 см.

Для выполнения песчаной подложки нужен материал с такими характеристиками:

  • Фракция 2—2,5 мм. Наиболее подходящий песок с низкой плотностью, способный хорошо пропускать влагу.
  • Глиняные частицы, известковые, соляные отложения. Допускается незначительное присутствие.
  • Частицы органики. Способствуют образованию ила, препятствующего водопропускным способностям подбетонки.

Сооружение подложки выполняется по такому алгоритму:

Для укладки подушки нужно вырыть котлован.

  1. Снимается почва под котлован.
  2. Дно траншеи засыпается подготовленным песком.
  3. Выполняется разравнивание материала по котловану, равномерность засыпки контролируется уровнем.
  4. Проводится трамбование подушки.

Пошаговая инструкция по выполнению бетонной подготовки


Подготовительные работы включают следующие этапы:

  • Расчетная часть. Сначала проводятся инженерно-геологические изыскания. Перед возведением фундамента и подбетонки под него выясняют глубину залегания грунтовых вод, а также уровень давления, которое вынесет почва на участке будущего здания. На основании этих данных разрабатывают план строительства и выбирают тип фундамента. Также учитывается близость к склонам и возникновение больших сжимающих нагрузок во время эксплуатации здания
  • Подготовка стройплощадки к укладке подушки. К ней переходят после обустройства котлована под фундамент. Плодородный слой вырытого грунта перемещают так, чтобы его потом можно было использовать.

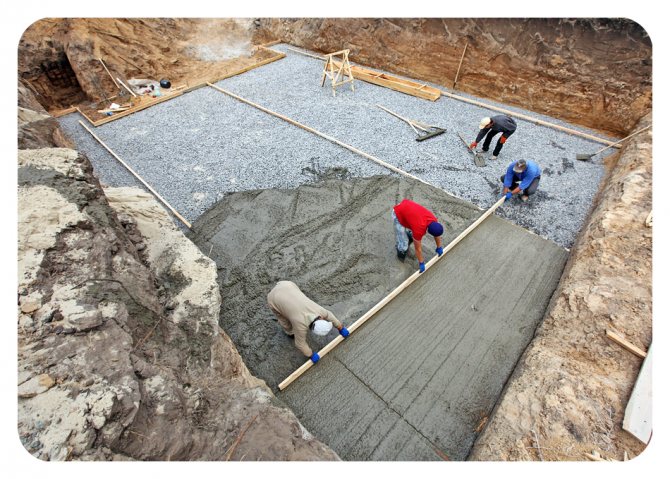

В подробном руководстве рассмотрен вариант с подготовкой из тощего бетона. Такое название материал получил из-за малого содержания цемента. Хрупкость делает его непригодным для полноценного строительства, но для подушки он подойдет отлично. Используется два класса бетонных смесей в зависимости от стойкости — B7,5 или B15. Лучше выбрать первый вариант, так как во втором содержится керамзит, осложняющий использование материала. Чтобы получить кубометр раствора для подготовки из В7,5 необходимо: 160 кг цемента, 2,2 т песка, 75 л воды. Компоненты тщательно перемешивают, затем заливают на участок.

Подробный алгоритм действий для монтажа подготовки из тощего бетона:

  1. В соответствии с проектными данными выполняется разметка строительной площадки.
  2. Роются траншеи расчетной глубины. Для фундаментов с использованием монолитной плиты выкапывают котлован.
  3. Участок под фундамент выравнивается и примерно на 10 см засыпается щебнем.
  4. Щебень трамбуют виброплитой.
  5. Монтируется опалубка нужной высоты. Величина параметра зависит от толщины бетонного слоя. Для оптимального размещения армировки опалубка не должна быть ниже 15 см и выше 30см.
  6. Подушку усиливают армированием при помощи прутьев с сечением от 8 мм. Подойдет также сетка.
  7. Готовится бетонный раствор.
  8. Опалубку заливают смесью до верхнего края. Бетон трамбуют.
  9. В раствор вставляют прутки арматуры, которые должны выступать над поверхностью бетона на 20-30 сантиметров.

Подготовка подушки завершена. Перед возведением фундамента следует дождаться, пока бетон застынет.

Когда основание готово, может потребоваться дополнительная обработка — бурение отверстий и выравнивание. Такие работы выполняют алмазными инструментами.

Особенности подбетонки

Под фундаментную плиту


Для отвода лишней влаги насыпается 10-сантиметровый слой щебня или песка, который трамбуют виброплитой. Сверху монтируется опалубка, в нее заливается смесь из тощего бетона. Чтобы снизить давление на грунт, рекомендуется оставлять запасом 10—30 см относительно площади фундамента. Это место необходимо для термоизоляционных и отделочных работ. Заливка бетона происходит до верхнего края опалубки, для лучшего сцепления с фундаментной плитой устанавливают армирующие прутья. Слой бетона оставляют сохнуть на 7—21 дней. Если связующие прутья не устанавливались, рекомендуется сверху положить два слоя гидроизоляции, а между ними теплоизоляцию. После монтируют опалубку под заливку плиты.

Для ленточного основания

Подбетонка выполняется иначе, чем под плиту. Площадь размечают, оставляя припуски по 10 см с каждой стороны. Роются траншеи, которые засыпают десятисантиметровым слоем щебня. После утрамбовки его покрывают битумной мастикой. Устанавливается опалубка, внутри нее делают армирование, после заливается подбетонка. Если заглубленная ленточная основа состоит из готовых блоков, в подушке рекомендуют использовать утрамбованный щебень с битумной пропиткой. Для устойчивости к разрушениям сверху можно положить гидроизоляцию, а сверху залить второй слой. Для малозаглубленного или незаглубленного фундамента можно обойтись щебнем без битума или песком.

Под блоки ФБС

Можно сделать подушку двух видов: монолитную и сборную с маркировкой ФЛ (фундамент ленточный). Сначала рассчитывается размер и процент армирования подушки для оптимального подбора марки бетона и арматуры. Далее готовится основание из щебня или песка с гравием. Слой обязательно надо утрамбовать. Подушку под фундамент из ФБС блоков делают высотой 300 мм, а ширину кратную 10 см. Класс арматуры определяется после расчета нагрузки, берутся прутья толщиной не меньше 12 мм. Армирование делают по нижнему краю, отступая от основания 70 мм, второй ряд сетки выполняют на расстоянии в 30-40 мм от верха подушки. Опалубка здесь такая же, как для ленточного фундамента. При закладке арматуры можно использовать хомуты. Финальный этап — заливка бетона и обязательное уплотнение слоя, так как прочность железобетона напрямую зависит от количества воздушных пузырьков в смеси. После завершения работ конструкция просушивается до полного затвердевания.

Что лучше — мембрана или подбетонка

Мнения специалистов расходятся. С одной стороны, профильная геомембрана — это современный и экономичный материал. Он упростит подготовку под фундамент и удешевит проект.

Что из себя представляет материал: это рулонный полимер, широко применяемый в строительстве. Его используют для дренажа, гидроизоляции, а также в подготовке основания под фундамент. Мембрану выкладывают на выровненный песчано-щебенчатый слой, поверх нее ставят арматуру.

Приступать к заливке плиты можно сразу после подготовки армированного каркаса, что значительно ускоряет процесс строительства. Подушка из тощего бетона затвердевает несколько дней. Другие достоинства мембраны: при укладке бетонной смеси она предотвращает потерю цементного молочка и дополнительно защищает фундаментную плиту от грунтовых вод.

При всех очевидных плюсах геомембраны у материала есть минусы. Специалисты на профильных форумах отмечают, что мембрана хороша для укладки полов, а под фундаменты лучше выбрать подбетонку. Дело в том, что грунт под основание фундаментной плиты невозможно выровнять идеально, соответственно не выдерживается величина защитного слоя бетона. Если сделать подбетонку с верхней частью под нивелир, в худшем случае выйдет перерасход недорогого тощего бетона. В случае с мембраной можно получить основание, не соответствующее проекту.

Какой вид основания под фундамент вы выберете?

Мембрана

Подбетонка

Стадии подготовительных мероприятий.

Подготовительная стадия, согласно правилам, предусматривает выполнение следующих этапов:

  • расчётной части, определяющей толщину и габариты основы фундамента, ее способность противостоять деформациям;
  • обустройства зоны работ;
  • формирование площадки.


СП бетонная подготовка под фундамент.
Согласно СНиП 52-01 для бетонной подготовки под фундамент в качестве основного материала используется щебень.
