Столбчатый фундамент представляет собой систему столбов, расположенных по углам сооружения, в местах пересечения несущих стен и в других местах сосредоточения нагрузки. Промежуток между столбами в среднем равен двум метрам.

Чтобы столбчатый фундамент представлял собой цельную конструкцию, между его столбами обустраивают ростверк. Он служит для жесткой фиксации фундамента и для равномерного распределения нагрузки от всей конструкции сооружения по всем столбам фундамента, повышая его устойчивость и долговечность.

Такой фундамент по своей надежности не уступает ленточному или каменному, а по экономии средств и материалов, затраченных на его строительство, значительно превосходит их. Его отличают быстрота возведения и отсутствие необходимости проведения тепло- и гидроизоляционных мероприятий.

В зависимости от конструкции строящегося сооружения и материалов, используемых для возведения столбчатого фундамента, различают следующие его виды:

  • Трубчатый. Он монтируется с использованием металлических или асбестовых труб, заполняемых бетоном;
  • Бетонный и железобетонный. Для их изготовления используется тяжелый бетон марок В15 — В25. Железобетонный столбчатый фундамент считается наиболее долговечным — срок его эксплуатации около 150 лет;
  • Кирпичный. Материалом для его строительства служит обожженный красный кирпич;
  • Каменный. В качестве исходного материала используются плоские камни или бут среднего размера.

Фото столбчатых фундаментов

Разные виды столбчатых фундаментов

Принцип работы и требования

Столбчатый фундамент представляет собой несколько столбов, объединенных с помощью ростверка (горизонтальная обвязка). Ростверк необходим для совместной работы отдельно стоящих конструкций. Чтобы обеспечить устойчивость и предотвратить опрокидывание, столбы заглубляют в землю. Глубина заложения зависит от нагрузки от здания и характеристик грунта.

Несущая способность обеспечивается за счет опирания на грунт и поверхностного трения. В случае с фундаментом небольшой глубины трение возникает незначительное. Лучше всего данный тип конструкции подходит для возведения деревянного или каркасного дома с высотой два и более этажа. Возведение тяжелых каменных домов на таких фундаментах невозможно. Удельная масса стен здания не должна превышать 1000 кг на метр кубический.

Из-за небольшой несущей способности требуется, чтобы уровень грунтовых вод находился глубже подошвы фундамента минимум на 50 см. При наличии на участке слоя насыпных грунтов, их необходимо удалить и заменить песком средней крупности с послойным виброуплотнением (максимальный слой уплотнения 20 см).

Информация по назначению калькулятора

Онлайн калькулятор монолитного буронабивного свайного и столбчатого ростверкого фундамента
предназначен для расчетов размеров, опалубки, количества и диаметра арматуры и объема бетона, необходимого для обустройства данного типа фундамента. Для определения подходящего типа, обязательно обратитесь к специалистам.

С вайный либо столбчатый фундамент – тип фундамента, в котором сваи либо столбы находятся непосредственно в самом грунте, на необходимой глубине, а их вершины связаны между собой монолитной железобетонной лентой (ростверком), находящейся на определенном расстоянии от земли. Главным отличием между столбчатым и свайным фундаментом является разная глубина установки опор.

О сновными условиями для выбора такого фундамента является наличие слабых, растительных и пучинистых грунтов, а так же большая глубина промерзания. В последнем случаем и при возможности забивания свай при любых погодных условиях, такой вид очень актуален в районах с суровым климатом. Так же к основным преимуществам можно отнести высокую скорость постройки и минимальное количество земляных работ, так как достаточно пробурить необходимое количество отверстий, либо вбить уже готовые сваи с использованием специальной техники.

С уществует различное множество вариаций данного типа фундамента, таких как геометрическая форма свай, материалы для их изготовления, механизм действия на грунт, методы установки и виды ростверка. В каждом индивидуальном случае необходимо выбирать свой вариант с учетом характеристик грунта, расчетных нагрузок, климатических и других условий. Для этого необходимо обращаться к специалистам, которые смогут произвести все необходимые замеры и расчеты. Попытки экономии и самостроя могут привести к разрушению постройки.

Д алее представлен полный список выполняемых расчетов с кратким описанием каждого пункта. Вы так же можете задать свой вопрос, воспользовавшись формой справа.

Фундаментное основание столбчатого типа представляет собой бетонную или металлическую раму (ростверк), опирающуюся на вертикальные столбы, заглубленные в грунт на определенную глубину.

Материалом для устройства столбов может служить железобетон, полнотелый глиняный кирпич, блоки, металлические трубы или бутовый камень. В нижней части каждой опорной колонны может быть предусмотрена более широкая подошва для увеличения площади опоры. Поперечное сечение вертикальных опор может быть круглым или квадратным.


Варианты столбчатых оснований.

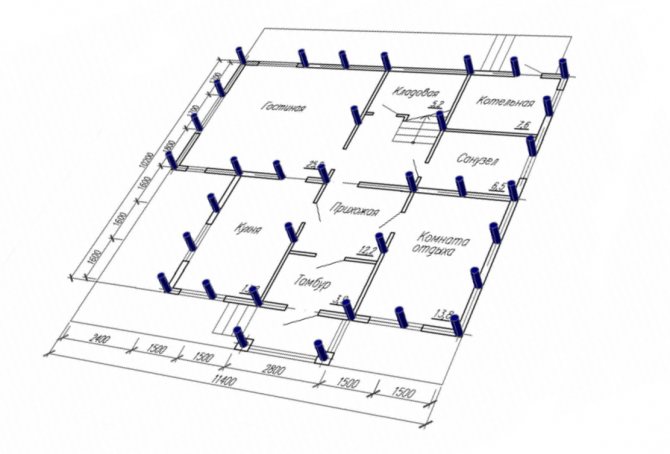

Надежность фундаментной конструкции в значительной мере зависит от расчета столбчатого фундамента и правильного расположения опорных столбов, которые должны быть установлены:

  • под всеми углами здания;
  • в местах примыкания и пересечения стен;
  • на прямых участках ростверка не далее двух метров друг от друга.

Конструкция рамы ростверка должна служить опорой для всех несущих стен и перегородок. При большой длине здания следует предусмотреть дополнительные поперечные перемычки для обеспечения более надежной связи между продольными балками.

Плюсы и минусы конструкции

К основным достоинствам можно отнести невысокую стоимость, которая обеспечивается за счет:

  • снижение объема земляных работ при возведении каркасного здания;
  • снижение количества необходимых материалов (по сравнению с ленточным фундаментом);
  • небольшое количество вынимаемого грунта не требует наличия крупной техники (самосвалы, экскаваторы).

К недостаткам можно отнести достаточно непредсказуемое поведение столбов при нарушении технологии возведения и ошибок на стадии проектирования. Еще одним минусом стала ограниченная область применения из-за невысокой несущей способности.

Подготовка к расчету На стадии предварительной подготовки необходимо выяснить все исходные данные для расчета:

  • размеры здания в плане;
  • несущая способность основания (грунта);
  • нагрузка на фундамент от собственного веса и вышележащих конструкций.

Отзывы о столбчатых фундаментах

Экономически выгодный тип фундамента. Мне он обошелся в полтора раза дешевле ленточного. Подходит для строительства практически в любом месте средней полосы России. Надежный. Из минусов хочется отметить тяжесть земляных работ, особенно устройство расширения под основанием столба.

Александр

Построил такой фундамент давно, в 2008 году. Стоит крепко, не трещит и не садится, хотя в доме сделана стяжка, смонтированы водопровод и отопление, проведена отделка. Для строительства потребовалось в четыре раза меньше бетона, чем для ленточного.

Семен

Очень непросто бурить скважины под трубы. Неудобство доставлял промежуток под ростверком. Хотя, когда у нас случился паводок, то вода просто протекла под домом и через три дня сквозняком просушило всю почву. А у других хозяев паводок натворил дел.

Михаил

Геологические изыскания

Многие при самостоятельном возведении каркасного дома пренебрегают изучением характеристик грунта. Важно изучить геологические условия площадки. При проектировании здания специалистами проводятся достаточно затратные геологические изыскания, которые включают в себя бурение и изучение полученного материала в лаборатории. Результатом проведения всех работ становятся точные значения всех характеристик, необходимых для расчета.

В условиях самостоятельного возведения каркасного здания можно выполнить визуальное исследование. Для этого проводят бурение или выкапывают яму на 50 см ниже предполагаемой подошвы фундамента дома. Важно определить тип грунта и убедится в отсутствии водонасыщенных слоев. Тип грунта понадобится при дальнейших расчетах.

Иногда необходимо выполнить проверку несколько раз в разных местах. Даже при условии хорошего качества основания в одной скважине, в почве может располагаться линза неустойчивого грунта. При небольшом ее размере можно попробовать ее обойти, но если она достаточно велика, придется остановиться на другом типе фундамента.

Нормативные документы

Основным документом, описывающим конструкцию и типы фундаментов на свайных опорах, а также регламентирующий их конструирование и расчет считается СНиП 2.02.03-85 «Свайные фундаменты».

Дом на сваях

Более современным документом, разработанным не так давно, является СП 24.13330.2011. В современной редакции СНиП каких-либо значительных изменений не добавлено, хотя некоторые замены и уточнения после появления новых технологий и материалов были внесены. При сомнениях и существенных разногласиях ориентироваться, все же, следует на СП, в которых приведены конкретные примеры.

В Правилах озвучиваются основные запросы, предъявляемые к разработке конкретного типа основания – свайного.

В СП описываются различные типы опор, инженерно-геологические характеристики, рассматриваются нюансы и частные примеры расчетов вновь возводимых зданий, реконструируемых построек. Положения СП 24.13330.2011, равно как и СНиП 2.02.03-85 не применяются к свайным основаниям, строящимся:

  • для сооружений, находящихся под нагружением динамического характера;
  • в вечной мерзлоте;
  • на заглублении, превышающем 35 м;
  • для сооружений, относящихся к предприятиям нефтепереработки.

Сбор нагрузок

Нагрузки на здание могут быть временными и постоянными. Постоянные включают в себя вес всех элементов здания, а временные по СП «Нагрузки и воздействия» делятся на два вида: длительные и кратковременные. К длительным относится вес мебели и оборудования, а к кратковременным вес людей и осадки. При расчете в общем случае учитываются такие осадки как снег и ветер. Для фундаментов необходимо знать только вес снегового покрова.

Чтобы собрать постоянную нагрузку от всего здания требуется сосчитать:

  • вес стен;
  • вес перекрытий;
  • вес кровли;
  • собственный вес фундамента.

Массу конструкций можно свести в одну небольшую таблицу.

Тип конструкции

Тип конструкцииВес
Каркасные стены толщиной 150 мм с утеплителем30-50 кг/м2
Перекрытие по деревянным балкам утепленное материалом плотностью до 200 кг/м3100-150 кг/м2
Собственный вес фундамента из железобетона2500 кг/м3
Кровля с несущими конструкциями
Металлическая40-60 кг/м2
Керамическая80-120 кг/м2
Из гибкой черепицы50-70 кг/м2

Важно! Необходимо не перепутать единицы измерения в таблице. Для всех конструкций, кроме фундаментов значения приведены для квадратного метра (толщина уже учтена).

Эти значения являются нормативными, для получения расчетных понадобится умножить их на специальный коэффициент надежности по нагрузке. Этот коэффициент приводится в СП «Нагрузки и воздействия». Для каркасного дома все значения представлены в таблице.

Тип конструкцииКоэффициент надежности по нагрузке
Деревянные1,1
Железобетонные плотностью более 1600 кг/м31,3
Изоляционные слои, засыпки, стяжки изготавливаемые в заводских условиях1,2
Изоляционные слои, засыпки, стяжки изготавливаемые на строительной площадке1,3

По нормативным документам для жилых зданий нормативная полезная нагрузка (длительная временная) принимается равной 150 кг/м2. Для данного значения коэффициент надежности составляет 1,2. Отсюда получаем расчетное значение 180 кг/м2 площади пола.

Далее приступаем к нахождению нагрузки от снегового покрова. Для этого потребуется уже знакомый СП «Нагрузки и воздействия», в котором в таблице 10.1 указаны значения в зависимости от климатического района. Снеговой район определяется по картам, представленным в СП «Строительная климатология». Коэффициент надежности для снеговой нагрузки принимается 1,4.

Важно! При угле наклона кровли более 60 градусов снеговая нагрузка принимается равной нулю, поскольку при таком скате снег на крыше задерживаться не будет.

Несущая способность винтовой сваи: расчёт

Несущая способность винтовых свай находится путём умножения площади опоры на несущую силу грунта. Рассмотрим этот расчёт на примере винтовой сваи 133, погружённой в глинистую почву:

  1. Сначала найдём площадь опоры. Используя табличные данные, узнаём, что диаметр винта равен 30 см, таким образом, площадь подошвы равна: 15х15х3,14=706,5 см².

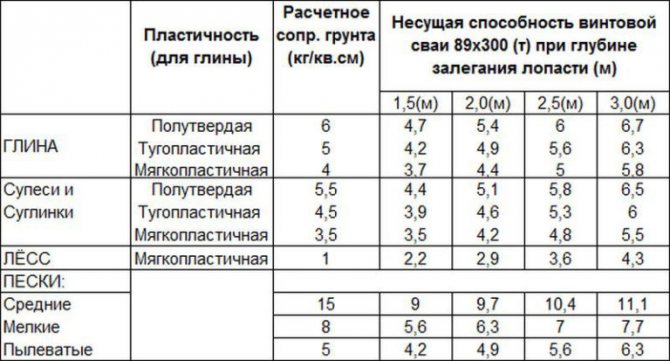

  2. Теперь воспользуемся таблицей, чтобы определить несущую возможность грунта. Для глинистых почв она равна 6 кг/см².
  3. Теперь находим несущую способность свайных элементов: 706,5х6=4,2 т.

Вывод: один свайный элемент модели 133, с глубиной погружения в глинистую почву на 2-2,5 м, может выдержать нагрузку в 4,2 т.


Винтовые сваи

Как учесть надёжность конструкции при расчётах?

Однако описанный в середине статьи расчёт является приближённым. В нём не учитывается показатель запаса прочности деталей. Для этого необходимо произвести итоговый расчёт по формуле: N=F/Y, где N – искомая нагрузка, F – её приближённое значение, полученное вышеописанным способом расчёта, Y – коэффициент запаса прочности. Последний показатель зависит от правильности расчётов и числа свайных элементов. Его подбор осуществляется по таким параметрам:

  • при числе элементов равном 5-20 шт, коэффициент составляет 1,75-1,4 (в данном случае должен использоваться низкий ростверк на подвесных опорах);
  • коэффициент 1,25 используется при проведении испытаний на эталонном свайном элементе и является приблизительным;
  • для проведения более точных испытаний используется коэффициент равный 1,2.

Пример: в продолжение нашего расчёта для свайного элемента модели 133 найдём уточнённую несущую способность: 4,2/1,2=3,5 т. Этот показатель будет использоваться при проведении точных инженерно-геологических исследований. Если же используются усреднённые табличные показатели, то искомая величина равна 4,2/1,75=2,4т.


Винтовые сваи: габариты

Определяем максимальную несущую способность одного свайного элемента

Чтобы найти максимальную несущую способность одного свайного элемента, потребуются сразу несколько данных. Для наглядности возьмём следующие показатели:

  1. Установка свай будет выполняться на песчаных грунтах с несущей способностью 15 кг/см².
  2. Используется опора модели 219 с диаметром подошвы 600 мм.
  3. Поскольку у нас будут использоваться не больше пяти свай в поле, а несущая способность грунта определена точно, используем коэффициент равный 1,75.

Максимальную несущую способность вычисляем следующим образом:

  1. Находим площадь опоры винтовой сваи: 30х30х3,14=2826 см².
  2. Вычисляем приближённый показатель несущей способности: 2826х15=42,4 т.
  3. Теперь определяется точная несущая способность винтовых свай: 42,4х1,75=24,23 т.

Вывод: несущая способность одного элемента винтовых свай с диаметром опоры 300 мм составляет чуть больше 24 тонн. То есть допустимые нагрузки (вес стен, перекрытия, мебели и т.п.) на опоры при такой глубине залегания не должны превышать 24 тонны. Как видите, правильно рассчитанная несущая способность винтовых свай гарантирует, что наш фундамент выдержит вес перекрытий, стен, ветровую и снеговую нагрузку.


Винтовые сваи


Винтовые сваи

Порядок расчета

В первую очередь определяют минимальную площадь основания для всех столбов в сумме. Расчет проводят по формуле:

S = P/Rо,

где Р — общий вес конструкций дома, найденный на этапе подготовки в килограммах;

Rо — расчетное сопротивление несущего слоя грунта (на который опирается фундамент) в килограммах на квадратный сантиметр.

Значение расчетного сопротивления можно свести в одну таблицу:

Тип грунта основанияRо на глубине 1,5 м и более, кг/см2Rо у поверхности земли, кг/см2
Галечный с глиной4,53
Гравийный с глиной4,02,7
Крупнозернистый песок6,04,0
Песок средней крупности5,03,33
Мелкозернистый песок4,02,7
Пылеватый песок2,01,33
Супесь или суглинок3,52,33
Глина6,04,0
Насыпной грунт с уплотнением или просадочный1,51,0
Насыпной грунт без уплотнения1,00,67

Важно! Строить на насыпном грунте крайне не рекомендуется. При нахождении его в геологии участка чаще всего выполняют полную замену на крупный или средний песок.

Вычислив значение суммарной площади столбов для каркасного дома, находят требуемые размеры подошвы для одного фундамента и их необходимое количество. В обязательном порядке опоры располагают по углам и примыканиям стен, по периметру распределяют равномерно.

Длина забивных свай

Различают забивные сваи железобетонные, бетонные, деревянные. По форме – круглые, квадратные, тавровые, двутавровые, полые.

Стандартные длины от трех до 16 метров. Минимум для железобетонной сваи:

  • 3 метра для сплошной.
  • 4 метра для полой.

Можно использовать больше или меньше, их выполняют под заказ. При большой глубине погружения чаще применяются составные сваи, и забивной метод используется редко, обычно комбинированный.

Диаметр ж/б свай до 80 сантиметров, оболочек – до метра.

Смотрите дополнительно по Ж/Б сваям:

При­ме­ры рас­че­та свай­но­го фун­да­мен­та
по­дроб­нее
Сто­и­мость свай­ных фун­да­мен­тов — при­ме­ры
смот­реть
