Геодезические работы при монтаже железобетонных и металлических колонн.


Монолитные основания стаканного типа
Равномерное распределение нагрузок в каркасных конструкциях зданий и сооружений на подстилающие грунты необходимо для устойчивости всей постройки, поэтому важно правильно рассчитать и смонтировать фундамент под колонны, обеспечивающий долговременную эксплуатацию стен и перекрытий. Колонны часто применяются в качестве нагруженных элементов при строительстве не только промышленных, но и жилых зданий и устанавливаются с такими же жесткими требованиями по надежности и допустимым отклонениям от проектного расчета, независимо от способа их производства и монтажа.

Значимые требования к фундаменту

В типовом строительстве каркасные здания возводятся только промышленного назначения. С развитием сегмента индивидуальных построек из нескольких этажей большой площади стали востребованы несущие опоры в виде колонн как в самих домах, так и в придомовых сооружениях (балконы, ограждения, навесы, гараж на несколько автомобилей).

Часто каркасная конструкция наружных стен, поддержки перекрытий выполняется в виде столбов из армированного монолита с заполнением промежутка между ними легкими газобетонными блоками. Неравномерная просадка бетонных стоек приведет к растрескиванию материала стен. Поэтому нужно ответственно подойти к правильному устройству фундамента под несущими элементами, которые изготавливаются в виде столбов.

Основным документом для такого строительства будет «Руководство по проектированию фундаментов на естественном основании под колонны зданий и сооружений промышленных предприятий».


Готовые железобетонные изделия

При проектировании опорной части строения в расчет можно закладывать стандартные элементы заводского производства с уже известными характеристиками и монтажными петлями для быстрой установки.

Основание под колонну выбирается по результатам исследований механико-динамических характеристик залегающих грунтов. Разнообразие вариантов общей конструкции фундаментов для колонн определяется проектными особенностями, площадью и формой будущего строения.

Где применяют?

  • Мостовые конструкции (через водоемы, реки, в качестве пешеходных переходов);
  • Подземные гаражи, автостоянки, другие сооружения социального назначения;
  • Машинные отделения – например, теплостанция, элекростанция, котельная;
  • Складские помещения в сельскохозяйственной сфере, промышленных предприятиях с легковесной продукцией.
  • Одноуровневые спортивные, торговые комплексы с условием маловесности конструкции.

Частые заказчики столбчатых оснований — государственные службы, муниципалитет, социальные организации. Требовательны к выполнению предписаний относительно вида конструкции, функциональной составляющей, материала.

Для строительства используют железобетон, чистый бетон (реже, по причине пониженной прочности). Конструктивная составляющая на чертежной стадии заверяется специалистами.

Исходные условия

Размеры подошвы под стоящую опору выбирают, чтобы нагрузка на плоскость контакта с грунтом не оказалась выше его несущей способности. Типовые показатели для усадки каждого отдельного нагруженного элемента в фундаменте не превышали допустимых значений, указанных в нормативах.

Колонна может стоять на отдельном фундаменте или располагаться в группе, для которой имеется единое основание (ленточного или плитного типа).


Группа колонн на едином основании

Выпуски арматуры под будущие колонны в монолитной бетонной плите.

При расчете столбчатого фундамента под колонну в качестве отправного значения берется площадь подошвы 1 столба. Необходимое количество таких опор нужно принимать с запасом не меньше 50% по прочности на каждый устанавливаемый элемент.

Материалами для изготовления одиночных фундаментов служат:

  • изделия из железобетона;
  • бутовый камень;
  • кирпич;
  • наливной бетон.

К жестким видам оснований относят конструкции из монолитного марочного бетона и выполненные кладкой из кирпича.

Колонны, устанавливаемые на подготовленный фундамент, различаются по виду материала изготовления: металлические, железобетонные изделия. Каждая разновидность имеет свой способ крепления в нижней точке. Подколонники под них изготавливаются в заводских условиях (стандартного типа) или прямо на строительной площадке по месту установки (проектный расчет).

Монолитный метод самостоятельного изготовления имеет преимущество в том, что является универсальным, независимо от того, стальное или железобетонное изделие будет монтироваться сверху на основание.

Соединение металлоконструкций болтами

Болтовые соединения могут выполняться болтами различной точности в зависимости от назначения соединений и воспринимаемых им нагрузок. В основном используются крепежные изделия нормальной и повышенной точности. Для соединений, которые подвергаются нагрузке на срез, запрещено использовать болты нормальной и грубой точности.

Отверстия под болты высверливают или продавливают таким образом, чтобы диаметр отверстия превышал внешний диаметр болта на 2-3 мм. Это упрощает сборку, однако делает их менее стойкими к деформациям. По этой причине болты, относящиеся к грубым и нормальным по классу точности, используются только тогда, когда один элемент непосредственно опирается на другой. Примеры – соединения на опорных столиках, планках и фланцах.

Соединения, в которых используются болты повышенной точности, являются альтернативой заклепочным соединениям в труднодоступных местах. Для таких соединений диаметр отверстий выполняется больше диаметра болта на величину до 0,3 мм. При соблюдении этого требования болты сидят в отверстиях весьма плотно и хорошо выдерживают сдвигающую нагрузку.

Высокопрочные болты являются наиболее эффективными крепежными элементами. В них сочетается высокая несущая способность со значительной устойчивостью к деформациям. Такие болты могут использовать вместо заклепок практически во всех соединениях. Затяжка гаек для таких болтов производится ключами с храповым механизмом, что позволяет контролировать усилие затяжки.

Подошвы для железобетона

Несущие конструкции из колонн устанавливают на отдельно стоящие фундаменты стаканного типа, чтобы не заливать большой объем бетона в ленты или плиты. Они примут и распределят нагрузку от сооружения в самых ответственных точках. Стандартные изделия для типового строительства промышленных объектов делают на заводах в готовом для сборки виде. Они состоят из расширяющейся к низу подошвы под колонну и вставляемого в стакан столба.

Такие сборные элементы должны соответствовать ГОСТ 24476-80.

Пример готового фундамента (с различными вариантами габаритов) для колонны показан на чертеже:

Увеличение площади контакта с грунтом за счет расширяющейся опорной пятки приводит к следующим результатам:

  • повышается несущая способность колонны;
  • уменьшается нагрузка на грунт от общего веса фундаментной конструкции за счет разницы в сечении подошвы и вертикальных столбов – их Ø считается по способности выдержать здание, но не зависит от площади опоры.


Стаканы с балками
В многоэтажном строительстве допустимо выбирать такой тип опоры, если залегающие под зданием грунты непучинистые, спокойные и не склонны к просадке. Стаканы могут стоять на прочных неподвижных породах с глубоким уровнем залегания грунтовых вод.

Соединение отдельных колонн и их фундаментов в единую жесткую конструкцию ленточного типа выполняют 2 основными видами соединений:

  1. Железобетонные изделия связывают вставками балок в основания колонны с последующей заливкой цементным раствором.
  2. Стальные элементы скрепляют анкерными болтами, которые залиты в фундаментном блоке под отверстия в пятке колонны и обеспечивают прочную неподвижную фиксацию.

Если стандартные заводские изделия не удовлетворяют техническим характеристикам, заложенным в проекте сооружения, то, после проведения инженерно-геологических изысканий, допускается изготавливать стаканный фундамент под несущие колонны по месту на основе расчета по конкретным условиям строительной площадки.

Соединение металлоконструкций сваркой

Большая часть монтажных соединений выполняется при помощи сварки, меньшая – болтами, еще реже используются заклепки. Это оказывает виляние на стоимость монтажа металлоконструкций – сварные соединения наиболее дешевые. Соединение заклепками наиболее трудоемкое, однако, в некоторых случаях необходимо использовать только его. Примером может быть здание кузнечнопрессового цеха, для создания несущей металлоконструкции которого нельзя применять болты или сварку – от постоянной вибрации, создаваемой кузнечным оборудованием, эти соединения неизбежно разрушатся.

Сварку используют, когда требуется жесткое соединение конструкций, с плотным прилеганием элементом и водо- и газонепроницаемым швом. Только таким способом соединяют листовые конструкции в кожухах доменных и термических печей, резервуарах, пылеуловителях и газгольдерах. Среди опорных конструкций сварное соединение используют для стыков колонн с подкрановыми балками и стропильными фермами. Элементы стальных конструкций можно сваривать с элементами железобетонных. В таких случаях профили привариваются к закладным деталям.

Для получения качественного шва свариваемые детали плотно прижимаются друг к другу. В основном для этого используются грубые монтажные болты. В некоторых случаях для создания соединения используются дополнительные металлические стыковочные накладки.

Колонны, высота которых превышает 18 м, для транспортировки разделяются на отправочные элементы, размеры которых зависят от средств, используемых для транспортировки. Для монтажа части колонн собираются в единое целое. Стыки колонн при возведении одноэтажных зданий промышленного назначения обычно выполняются в части над краном, выше подкрановых балок. Торцы основной и надкрановой частей колонн, обработанные фрезерованием, стыкуются и свариваются по контуру стыка. Чтобы повысить жесткость соединения, используют стыковые листовые накладки.

Для монтажа подкрановых балок их опирают на соответствующие плиты колонн и соединяют сначала болтами, а затем заваривают. Дополнительные крепление балки производится к надкрановой части колонны при помощи тормозных конструкций. Они также первоначально присоединяются болтами и привариваются протяженным швом. Соединение ферм с колоннами выполняется аналогично.

Когда выполняется монтаж зданий из металлоконструкций, то большую важность имеет качество выполняемых сварных швов. Они проверяются внешним осмотром, которым можно определить отклонения от геометрических размеров, порезы, непровар или крупные поры. Поверхность шва должна быть гладкая или в мелких чешуйках, а наплавленный материал – одинаковую плотность. Допустимые размеры отклонений и дефектов указаны в нормативных документах.

Заливка фундамента по месту

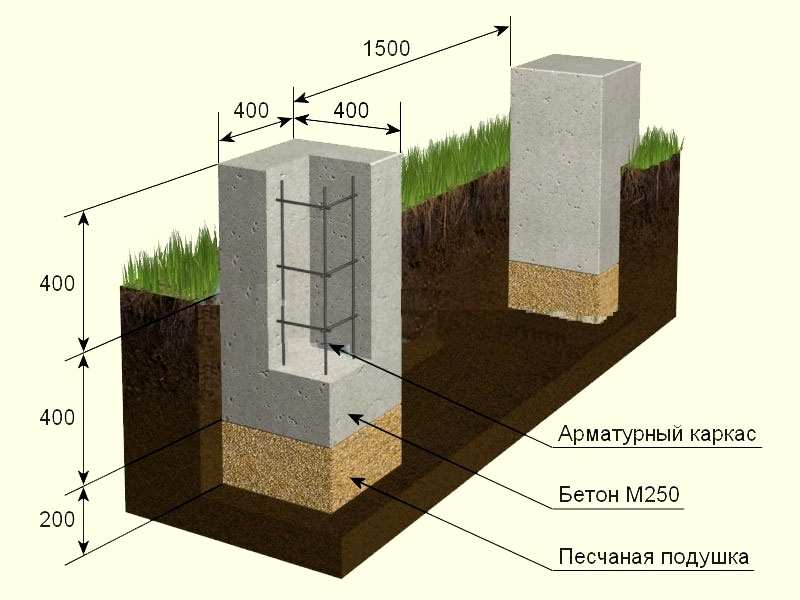

Для заливки фундамента по месту установки колонны выполняют индивидуальный расчет с определением площади подошвы, веса и высоты стакана.

Нужно правильно изготовить арматурный каркас по усиленной схеме, чтобы создаваемая конструкция имела высокую степень прочности. Закладка анкерных болтов производится согласно ГОСТу 24379.1-80, отклонения допускаются в пределах ±0,02 см от проекта.

Как должно выполняться армирование подколонника под отдельно стоящую металлическую опору оценивается на этом видео:


Изготавливать фундамент под металлическую колонну необходимо по следующим требованиям стандартов:
  • использовать марочный бетон не ниже М 200;
  • предельная водонепроницаемость не выше 5% (соответствовать В2);
  • защитный слой бетона на арматурных прутках не меньше 3 см (наличие видимых участков стального каркаса запрещено);
  • трещины в застывшем монолите не могут превышать 0,1 мм.


Геометрия должна выдерживаться
Под устраиваемый фундамент устанавливают надежную опалубку, которая выдержит нагрузки при заливке жидкой массы и сохранит заданную геометрию изделия, выход стальных стержней жестко фиксируется.

Фундаменту под колонну, заливаемому по месту, проводят детальный расчет всех параметров в специализированной проектной организации или при помощи компьютерной программы, которая определяет нужные геометрические размеры каждой части и требуемое армирование подошвы и столба.

В процессе бетонирования необходимо сделать закладку специальных геодезических уровней (реперов) и высотных отметок. Они потребуются и для контроля монтажа остальных конструкций здания, и для геодезических исследований в процессе эксплуатации по выявлению осадки основания.

Монтаж подкрановых балок

Данные балки устанавливаются после монтажа пары колонн. Во время подъема балка удерживается при помощи двух оттяжек. Для приема её на высоте монтажники располагаются на подмостках, площадках и монтажных лестницах. Задача рабочих – удержать балку от касания с установленными ранее элементами конструкции и придать ей нужное положение. Для контроля над спуском балки имеются риски на консоли. Для устранения вертикального отклонения используются стальные подкладки, размещаемые под балкой. Для временного крепления балки используются анкерные болты.

монтаж подкрановых балок

Если производится монтаж подкрановых балок на колонны с фрезерованными подошвами, фундамент которых забетонирован до проектного значения, или колонны на строганных металлических плитах, то достаточно выверить положение балок по главной оси.

Установка колонны

Железобетонные столбы квадратного или круглого сечения ставятся на фрезерованные башмаки, которые выставляются по требуемой отметке геодезистами на бетонный раствор.

С такой же тщательностью выставляется заложение анкерных болтов под металлические колонны. Выступающая над бетоном часть стержня размечается заранее и фиксируется в специальном кондукторе, чтобы выдержать горизонтальный и вертикальный размер.

В некоторых разновидностях заводских столбов анкера не закладывают, а оставляют в верхней части колодец для самостоятельной установки по месту.

В каждом случае любая колонна должна ставиться на геометрически выверенное, жесткое основание согласно разработанной проектной документации. В каждом индивидуальном случае для нового сооружения необходимо привлекать специалиста, чтобы оптимизировать объем работ, финансовые затраты и избежать непоправимых ошибок.
