Вид бурения в разрезе
Использовать бур для свайного фундамента – недорогой, но очень удобный способ создать заливное основание с расширением в нижней части. Это устройство позволяет сэкономить время и силы на рытье котлована или вбивании свай. Кроме этого, с помощью бура иногда роют небольшие траншеи для откатных ворот. Буровая установка позволяет сделать ровные неосыпающиеся стенки, что очень сложно достичь при копании обычной лопатой.

Как устроен фундаментный бур ТИСЭ

Бур ТИСЭ, облегчающий выполнение работ, состоит из следующих элементов:

• рабочей рукоятки, предназначенной для передачи крутящего момента через металлический стержень на рабочий орган. Конструктивно рукоятка представляет собой стальную трубу квадратного, прямоугольного сечения, или цельный металлический профиль. С двух противоположных сторон вращательного механизма на расстоянии 50–55 см установлены обрезиненные рукоятки;
• стальной штанги, состоящей из двух секций. Раздвижные части, имеющие длину по 1,1 м, стопорятся с помощью зажима. Базовая часть штанги обеспечивает возможность ускоренного выполнения работ на небольшой глубине за счет уменьшенной массы устройства. При необходимости извлечения почвы на глубине до 1,8 м, применяется удлинительный элемент. Составные части штанги взаимозаменяемы, к каждой из них можно присоединить ручную рукоятку;
• почвенного накопителя радиусом 12,5 см, формирующего скважину соответствующего размера. Грунтоприемник выполнен в виде металлического цилиндра, оснащенного разрыхлительными резцами, специальными пластинами и направляющим стержнем. Конструктивные особенности грунтового накопителя обеспечивают свободное проникание разрыхленной почвы внутрь цилиндра и не позволяют шнековому механизму отклониться от вертикального положения;
• откидного ножа, шарнирно закрепленного в нижней части инструмента. Устройство предназначено для формирования в нижней части скважины сферообразного расширения, увеличивающего площадь опорной поверхности будущей колонны до диаметра 0,5–0,6 м. При погружении в грунт откидная лопатка поворачивается за счет собственной массы. Подъем шарнирно закрепленной режущей кромки осуществляется вручную с помощью металлического троса, конец которого закреплен на рабочей рукоятке.

Как работает фундаментный бур ТИСЭ

От массы устройства и качества изготовления зависит скорость выполнения бурильных операций и удобство использование ручного бура ТИСЭ.

Преимущества и недостатки

Создание основания с помощью бура для фундамента, выгодный способ, позволяющий сохранить много времени на постройке свайного, столбчатого или ленточно-столбчатого фундамента. Несмотря на привлекательность идеи, о быстрой закладке фундамента, надо решить стоит ли тратить на бур деньги, или, возможно строительство такого фундамента не подходит для данной почвы.

Ручной бур – довольно дорогая вещь, и прежде чем его покупать, надо понять, какие преимущества и недостатки он даёт своему владельцу. В крупных городах можно арендовать буры с платой за час, сутки или пробуренные метры.

Готовые ямы для заливки фундамента
Преимущества:

1. Простота, главное, что нужно знать для правильного использования – крутить по часовой стрелке и вовремя вынимать землю.
2. Сокращение затрат времени на возведение фундамента столбчатого типа.
3. Безопасность для экологии, при работе используется только сила тяжести и ручной труд для прокручивания устройства.
4. Надёжность и максимально простое строение механизма позволяют не беспокоиться о дорогостоящем ремонте, только при частом использовании нужно затачивание режущих частей.

Недостатки:

1. Цена варьируется от 3 до 5 тыс. рублей.
2. Трудно использовать на каменистых почвах, приёмник может захватывать камни только диаметром до 5 см.
3. Тяжело использовать на сухих, слежавшихся почвах, возможно, потребуется дополнительная подготовка по предварительному заливанию воды в ямки. На особо трудных местах использовать ручной механизм не представляется возможным.

Бур ТИСЭ для свай – достоинства и слабые стороны оборудования

Фундаментный бур ТИСЭ, облегчающий формирования полостей в почве под свайные опоры, широко применяется в частном строительстве. Инструмент обладает комплексом преимуществ:

• надежной и проверенной конструкцией. Качественно изготовленный ручной бур ТИСЭ может эксплуатироваться на протяжении длительного времени, не нуждаясь в ремонте;
• простотой применения. Для выполнения операций по формированию скважин и извлечению грунта не нужно проходить обучение;
• экологичностью. При работе инструмента не оказывается отрицательное воздействие на строительный персонал, а также сохраняется структура извлекаемого грунта;
• универсальностью. Фундаментный бур может использоваться для формирования полостей различного назначения, а также применяться как в летнее, так и в зимнее время года.

Конструктивные особенности инструмента позволяют использовать его для подготовки опор под сваи на почвах различной сложности.

Применение самодельного бура ТИСЭ позволяет:

• возвести свайный фундамент для частного дома за ограниченное время при минимальной трудоемкости;
• соорудить железобетонные опоры, обладающие повышенной нагрузочной способностью;
• исключить необходимость использования тяжелой бурильной техники на автомобильном ходу;
• своими силами выполнить мероприятия по извлечению грунта под фундаментные колонны;
• значительно снизить объем затрат, связанных с выполнением мероприятий по формированию полостей.

Зачем нужен бур для фундамента ТИСЭ

Самодельный бур ТИСЭ не требует подключения к электрической сети и магистралям подачи воды, что обеспечивает возможность его автономного использования. Из недостатков, следует отметить необходимость периодического возобновления остроты режущей кромки на рабочем цилиндре. Благодаря множеству достоинств, самодельный бур ТИСЭ получил широкое распространение в индивидуальном строительстве.

Что такое тисэ — ф

При возведении дома своими руками, часто нет возможности нанять специальную строительную технику для рытья котлованов, или траншей под фундамент. Бур тисэ ф, достаточно простой способ подготовить пустоты для свайного фундамента. Работать с ним можно в одиночку, из-за специальной формы режущих частей, расчистка места для одной сваи занимает 1–2 часа.

Бур придумали в 90-х годах, когда сектор частного строительства начала стремительно увеличиваться. Из-за использования фундаментального бура тисэ, расходы на возведение столбчатого и свайного фундамента, сокращаются до 4 раз.

Составляющие части:

• рукоятка позволяет вращать бур в одиночку или вдвоём;
• штанга, основная и удлиняющая, позволяющая регулировать глубину бурения, доходящую до 2,2 м;
• накопитель грунта позволяет собирать быстро взрыхлённую почву;
• откидной плуг, в данном буре предусмотрена возможность сделать дополнительную пустоту для создания свай с утолщением.
• можно создать песчаную или гравийную подушку шире сваи, что придаст конструкции устойчивость.

Какими грунтоприемниками комплектуется фундаментный бур

Строительство зданий на столбчатых фундаментах осуществляется как на тяжелых грунтах, содержащих минеральные включения, так и на легких почвах с повышенной концентрацией песчаной фракции. Для обеспечения возможности бурения каналов под сваи на различных почвах, инструмент оснащается различными видами почвоприемников. В конструкции грунтонакопителя имеются определенные отличия:

• для выполнения работ в глинистой почве и грунтах с увеличенным содержанием мелких камней рабочий инструмент оснащен четырьмя грунтозаборными элементами, расположенными вертикально на одинаковом расстоянии друг от друга. В зазор между клыками вместе с почвой проникают небольшие каменистые включения размером до 50 мм. При бурении грунтов с повышенным содержанием глинистых частиц, исключается налипание глины;
• для формирования скважин в сыпучих почвах рабочая головка оснащена двумя режущими элементами с зубчатой кромкой. Конструкция и расположение горизонтальных резцов предотвращают просыпание грунта при извлечении из полости бурильного устройства. Рабочая кромка пилообразного типа обеспечивает отбор мелкой каменистой фракции, и эффективно рыхлит грунт.

Бур ТИСЭ фундаментный ручной комплект универсальный
Организации-производители ручного инструмента в соответствии с пожеланиями заказчика могут укомплектовать ТИСЭ бур почвозаборником необходимой конструкции.

Ограничения в применении буронабивных свай ТИСЭ

Наряду с достоинствами у ТИСЭ есть и ограничения в использовании:

• другие типы свай (буронабивные, винтовые, забивные) опираются на первый сверху плотный слой. Для ТИСЭ это условие необязательно, достаточно погрузить сваи ниже линии промерзания. Из-за этого в плане надежности сваи по технологии ТИСЭ проигрывают другим сваям;
• из-за повышенного ростверка дом продувается снизу. Во избежание теплопотерь ТИСЭ часто изготавливают с кирпичной, каменной или деревянной забиркой, с утеплителем, а также с отмосткой. Все это увеличивает стоимость конструкции;
• на заболоченном грунте, а также нестабильном, для которого характерны горизонтальные и вертикальные подвижки, ТИСЭ ставить нельзя. В этих случаях самый надежный фундамент – плавающая плита (она же самая дорогая);
• как и в случае других свайных и столбчатых фундаментов, с ТИСЭ невозможно сделать полноценное подвальное помещение. Для этой цели оптимален заглубленный ленточный фундамент;
• недостаток, характерный для всех железобетонных конструкций – продолжительность строительства, поскольку на каждом этапе приходится дожидаться застывания бетона.

Ручной бур ТИСЭ – эксплуатационные характеристики

Произведенные в промышленных условиях ручные бурильные устройства и изготовленный своими силами инструмент имеют общие характеристики и отличаются только конструкцией грунтоприемника.

Рабочие параметры приспособления:

• предельная глубина излечения почвы – 0,18 м;
• размер рабочего органа в диаметре – 0,25 м;
• длина рабочей рукоятки – 0,55 м;
• длина в сложенном виде – 0,125 м;
• размер в раздвинутом состоянии – 0,225 м;
• диаметр формируемого расширения – 0,4–0,6 м;
• масса инструмента в сборе с накопителем – 10–12 кг.

Характеристики ручного инструмента обеспечивают возможность его эффективного применения на легких и глинистых почвах, а также грунтах с повышенной концентрации минеральных примесей.

Производство скважин

Основная методика производства свайного фундамента состоит в следующем:

1. Бурение отверстий
2. Установка арматурной поверхности в скважине
3. Заливка раствором бетона

Простая технология изготовления фундамента, легкость исполнения и небольшие финансовые затраты делают данный вид оснований наиболее распространенным.

Основная часть работы в строительстве фундамента – бурение скважины. Эта же часть и является наиболее затратной, т.к. для ее осуществления необходимо использовать специализированный инструмент – бур.

Как изготовить бур ТИСЭ своими руками

Для самостоятельного изготовления ручного инструмента, предназначенного для бурения полостей, необходимо выполнить следующие работы:

• определиться с видом грунтоприемника;
• разработать чертежи или эскизы;
• подготовить необходимые инструменты и материалы.

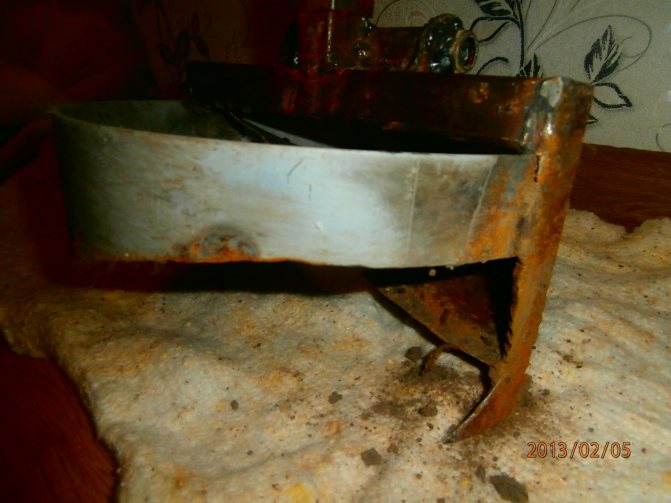

Бур ТИСЭ своими руками
Закончив подготовительные мероприятия, можно приступать к изготовлению устройства. Остановимся детально на этих моментах.

Чертежи бура ТИСЭ

Планируя изготовить бур ТИСЭ своими руками, чертежи необходимо подготовить заблаговременно.

Возможны следующие варианты:

• приобретение готовых чертежей или эскизов, по которым уже производилось изготовление бурильного приспособления;
• самостоятельное эскизирование с натурного образца, работоспособность которого проверена в процессе формирования скважин.

Можно также использовать стандартные чертежи с простановкой на них своих размеров. Выбрав этот вариант, помните, что увеличение диаметра рабочей части вызовет значительное возрастание усилий на рукоятке.

Устройство бура

Что необходимо для изготовления ТИСЭ бура

Для выполнения работ своими силами потребуется следующее оборудование и инструменты:

• аппарат для электрической сварки;
• дрель со сверлами;
• болгарка с кругом по металлу;
• кисть для малярных работ.

Как изготовить фундаментный бур своими руками
Для изготовления необходимо подготовить следующие материалы:

• отрезок стальной трубы диаметром 25–30 см, соответствующий размеру сваи;
• бывшее в употреблении или новое полотно от пилы дискового типа;
• трубу или металлический профиль для изготовления рукоятки;
• куски металла толщиной 2–3 мм;
• профильную трубу 4х4 см или трубу диаметром 3,2 см;
• краску для антикоррозионной защиты металлической поверхности.

Конструкция позволяет использовать материалы других сортаментов, подобранные согласно требованиям чертежей.

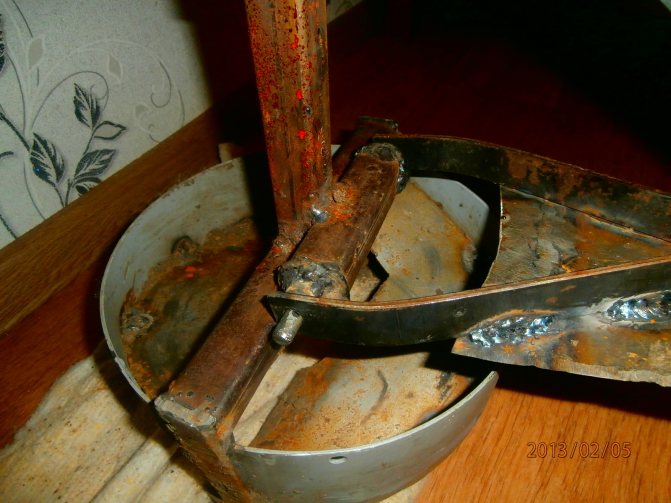

Самодельный бур ТИСЭ – технология сборки

После подготовки материалов и инструмента, приступайте к изготовлению бура ТИСЭ.

Глобальная модернизация бура ТИСЭ

При выполнении работ соблюдайте последовательность операций:

1. Нарежьте заготовки, размеры которых соответствуют требованиям чертежа.
2. Изготовьте рабочие кромки, используя разрезанный диск электропилы.
3. Соберите штангу с фиксирующим зажимом.
4. Приварите в нижней части штанги режущие кромки под углом 15–20 градусов.
5. Соберите накопитель грунта, зафиксировав трубчатую заготовку над ножами.
6. Зафиксируйте сваркой вертикальные ножи на внешней части почвоприемника.
7. Прихватите петли шарнирного механизма над цилиндром грунтозаборника.
8. Соедините шарнирно рабочие лезвия с петлями и присоедините стальной трос.
9. Приварите к верхней части удлинителя поперечину, выполняющую функцию рукоятки.
10. Убедитесь в свободном перемещении раздвижной штанги и шарнирного механизма.
11. Проверьте качество сварных соединений, зачистите их и удалите заусенцы.
12. Удалите ржавчину, покройте металлическую поверхность антикоррозионным составом.

После завершения сборки необходимо проверить функционирование инструмента. Правильно установленные режущие кромки должны эффективно заполнять почвосборник грунтом.

Схема сборки бура

Преимущества технологии ТИСЭ

• Фундамент на буронабивных сваях ТИСЭ выполняется с повышенным ростверком: верхняя часть свай переходит в столбы, на которые опирается нижняя обвязка дома. Таким образом, дом оказывается приподнят над землей, отделен от грунта вентилируемым промежутком;
• ТИСЭ подходит для домов из разных материалов, от каменных до каркасных, и при этом практически не дает усадку;
• на фундаменте ТИСЭ несложно установить дом на склоне: перепад высот компенсируется за счет разной высоты столбов над уровнем почвы. Можно создавать двухуровневые площадки и с большим количеством уровней;
• основание ТИСЭ можно установить своими руками. При заказе в профильной фирме стоимость буронабивных свай ТИСЭ ниже, чем у других типов фундаментов;
• высокая несущая способность – до 12 тонн на одну опору;
• экологическая чистота.

Мы монтируем буронабивные сваи более 10 лет

По всем вопросам звоните: 8 800 707-72-09

Мы поможем вам выбрать самый подходящий и экономичный вариант изготовления буронабивного фундамента.

Как функционирует бур для фундамента

Технология бурения довольно простая и не требует специальной подготовки.

При выполнении мероприятий по формированию скважин выполняйте работы по следующему алгоритму:

1. Произведите разметку свайного поля и удалите дерн на участках бурения.
2. Соберите ручной бур ТИСЭ, укомплектуйте его необходимым накопителем.
3. Выкопайте в зоне бурение небольшие приямки глубиной 15–20 см.
4. Установите в точке бурения инструмент, обеспечив его вертикальное положение.
5. Вращайте самодельный бур ТИСЭ, прилагая к рукоятке усилия в направлении часовой стрелки.
6. Контролируйте наполнение грунтоприемника, периодически извлекайте из него почву.
7. Удлините, при необходимости, длину штанги и зажмите фиксатором ее составные части.
8. Продолжайте погружение в грунт, сформируйте углубление в нижней части полости.
9. Потяните за шнур, поднимите лопатку и извлеките из скважины инструмент.

Бурение скважин для свай ТИСЭ

Выполняя работы на легких почвах, один приямок можно сформировать за полчаса. Продолжительность бурения на тяжелых грунтах в 2–2,5 раза дольше.

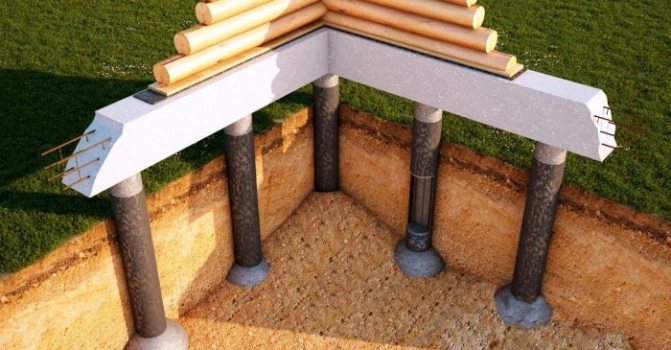

Свайный фундамент

Использование свайного основания позволяет производить строительство зданий и сооружений в местах, не приспособленных под строительство. Это может быть поверхность воды, болотистая местность, земельные участки, подверженные сезонным затоплениям.

При строительстве такого типа фундамента применяют сваи, которые вбивают в грунт. На сваях, в свою очередь, сооружается здание. Технология его возведения довольно проста в использовании. Поэтому данный тип оснований является достаточно популярным при строительстве на некачественных земельных участках. Для установки и монтажа отверстий используется свайный бур.

Бур ТИСЭ – отзывы и практические рекомендации

Частные застройщики и профессионалы, которые использовали промышленный и самодельный бур ТИСЭ в работе, положительно отзываются об этом инструменте и отмечают следующие качества приспособления:

• удобство использования;
• компактность;
• долговечность.

Специалисты рекомендуют при использовании устройства придерживаться следующих рекомендаций:

• не прилагать повышенных усилий в рукоятке, так как инструмент под действием собственного веса легко погружается в почву;
• избегать боковых нагрузок, в результате которых возможна значительная деформация сборной штанги;
• контролировать вертикальность самодельного бура ТИСЭ при погружении в грунт.

Инструмент облегчит выполнение работ и не доставит проблем при условии правильной эксплуатации.

Монтируем буронабивные сваи по технологии ТИСЭ в Москве и Подмосковье

Купить шпунт Ларсена Буронабивной фундамент под ключ Подпорная стена из буронабивных свай Расчет буронабивных свай

Фундамент ТИСЭ был разработан конструктором Яковлевым Р.Н. как экологичное основание для домов малоэтажной застройки. Основа – буронабивные сваи по технологии ТИСЭ – выполнены с уширением в области подошвы, что делает фундамент устойчивым на разных грунтах, включая подверженные морозному пучению глинистые.

«Арктик Гидро Строй» монтирует буронабивные сваи по технологии ТИСЭ в Москве и Московской области.

Мы предлагаем объекты по ключ или выполняем отдельные работы по выбору заказчика.

Возможности инструмента

Бур с успехом применяется при строительстве фундамента. Его успешное применение обуславливается следующими факторами:

• Строительство оснований под различные объекты на любых земельных участках
• Работа по усилению и замене фундамента
• Рекомендуется для работ при вынужденной экономии ресурсов. Можно работать без использования электричества и без привлечения дополнительных человеческих ресурсов
• Низкая стоимость работ
• Быстрота выполнения
• Минимальный срок проведения работ на земельном участке

Для правильного выбора строительного бура следует рассчитать необходимые параметры скважин, изучить основные характеристики фундамента и проанализировать нагрузку здания на его основание.

Электрический бур

При необходимости строительства скважин больших диаметров применяют электрический бур. Размеры буров для свайных фундаментов такого типа достаточно велики и позволяют производить отверстия диаметром более 50 сантиметров.

Устройство. Механизм представляет собой следующую конструкцию:

• Электрический двигатель
• С двух сторон к нему крепятся специальные ручки
• Вращающийся механизм зажима

Принцип работы: при включении устройства в сеть начинает работать двигатель. Он удерживается специальными рукоятками. Двигатель подает работу винтовому устройству вращения. Устройство выполняет необходимую работу.

Часто к электрическому буру прилагается набор дополнительных принадлежностей, облегчающих проведение работы.

В настоящее время существует большое разнообразие моделей оборудования. Они относятся к разным ценовым категориям, умеют разные характеристики и способы работы. Производители буров для фундамента рекомендуют совершать приобретение оборудования после установки точных подсчетов планировки здания, установки размеров и типа фундамента.

Также главный критерий выбора – мощность устройства. От нее зависит потребление энергии, время работы, ее качество и необходимость прилагать дополнительные усилия. Электрические инструменты, обладающие наиболее высокими характеристиками, способы в короткие сроки справиться с работой. Так, для бурения скважины с глубиной, составляющей 100 сантиметров, потребуется всего лишь 10 минут работы устройства. При этом также стоит учитывать диаметр будущего отверстия. Чем он будет больше, тем больше увеличивается время работы. В любом случае оно будет намного ниже, чем время работы ручного инструмента.

При выборе оборудования стоит отдавать предпочтения моделям с функцией самозаточки. Все режущие элементы должны иметь высокую степень остроты. Только электрические буры с такими параметрами способны справиться с неровностями грунта, камнями, корнями деревьев и т.д. Низкие параметры устройств способствуют их быстрой поломке при работах на сложных участках грунта.

Ценовая категория электрических буров варьируется в пределах от 5 до 10 тысяч рублей. Так, можно приобрести устройство в базовой комплектации и с низкой эффективностью мощности. Наиболее дорогие модели снабжены различными дополнительными функциями. Они позволяют выполнить работу в минимальные сроки, т.к. имеют увеличенные параметры мощности.

Использование бура

Чтобы узнать, какой бур применяют для свайного фундамента, необходимо изучить и рассчитать основные параметры здания. Исходя из этих характеристик, стоит производить выбор инструмента.

• Так, для отверстий диаметром до 30 сантиметров можно применять ручной инструмент. Он позволяет производить отверстия глубиной около 5-6 метров. Устройство бура позволяет применять минимум усилий при работе. Основная нагрузка ложится на его лопасти, поэтому работа с инструментом является достаточно легкой.
• При строительстве отверстий, диаметр которых превышает полметра, рекомендуется применять электрический инструмент. Он может производить скважины, достигающие глубины в 4 метра.
• Для проведения работ на дне скважины, его расширения и облагораживания применяется бур – лопатка.
