Сваи винтовые стальные толстостенные (модифицированые)

Металлические сваи применяются для изготовления фундамента на слабых грунтах, участках со сложным рельефом, вблизи и непосредственно на водоемах. Такие сваи используют и на твердых грунтах, что сокращает сроки строительства объекта и уменьшает объем земляных работ.

Фундаментное основание на сваях из металла является оптимальным вариантом для возведения легких строений. Фундаменты с применением таких конструкций считаются высокоэффективными, выгодными и, в то же время, надежными. Применяются они в любых климатических условиях. Основным преимуществом является то, что точка опоры у них находится на надежной основе и расположена ниже уровня замерзания грунта.

Характеристики антикоррозионного покрытия винтовых свай ОЗМК на основе полиуретановых смол:

Состав: двухкомпонентный полиуретановый праймер с антикоррозионными компонентами на эпоксифенольной основе с уретнаминным отвердителем, эксплуатируемый в атмосферных условиях и агрессивных средах щелочей и слабых кислот.
Срок службы покрытия: 10-15 лет (зависит от агрессивности грунтовых условий).

Конкурентные преимущества покрытия:

  • Высокие показатели когезии (сила отрыва) и адгезии ко всем типам металлов (для достижения заданной толщины покрытия используются толщиномеры мокрого слоя);
  • Высокие показатели ударной прочности, прочности на изгиб, сопротивления вдавливанию и устойчивости покрытия к растрескиванию и отслаиванию;
  • Наиболее высокий уровень физико-механических показателей химической и биологической стойкости среди лакокрасочных покрытий.

Примечание:

Толщину антикоррозионного покрытия свай устанавливают в зависимости от условий эксплуатации по ГОСТ 9.303 или по степени агрессивного воздействия среды по СНиП 2.03.11. Покрытие должно удовлетворять по внешнему виду VI классу, по условиям эксплуатации — группе У1 ГОСТ 9.032

Доставка

Наш завод по производству винтовых свай, находясь в Москве, активно работает с множеством клиентов в Московской области и в других смежных регионах. Если заказывать лишь сами винтовые сваи без установки, то в этом случае доставка будет оплачиваться дополнительно. Продавать винтовые сваи с монтажом гораздо выгоднее, как для нас, так и для наших клиентов. Мы получаем дополнительный объем работ, а клиенты весомую скидку на доставку и надежную гарантию на все производимые действия.

Пишите нам на почту: Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.

Характеристики антикоррозионного покрытия винтовых свай ОЗМК горячим цинкованием:

Нормативные документы:

  • ОСТ 9.307-89 «ПОКРЫТИЯ ЦИНКОВЫЕ ГОРЯЧИЕ. ОБЩИЕ ТРЕБОВАНИЯ И МЕТОДЫ КОНТРОЛЯ»);
  • СНиП 53-101-98 «Дополнительные правила противокоррозионной защиты конструкций с покрытием, выполненным горячим цинкованием»
  • СНиП 2.03.11- 85 «Защита строительных конструкций от коррозии»

Срок службы покрытия: 25-50 лет (зависит от агрессивности грунтовых условий).

Температура горячего цинкования: 450 — 460 С

В стандарте EN ISO 1461 указаны минимальные размеры толщины покрытий, рекомендуемые в зависимости от толщины материала, из которого выполнены оцинкованные элементы.

Средняя толщина цинкового покрытия (в зависимости от содержания кремния в стали):

  • Si=0,02%; 87 мкм; сравнительно гладкая поверхность (серебристо-блестящее);
  • Si=0,08%; 250 мкм; мелкозернистая изъеденная поверхность (матовое темно-серое);
  • Si=0,10%; 270 мкм; крупнозернистая изъеденная поверхность с продольными полосами от растворения менее плотного металла;
  • Si=0,19%; 154 мкм; сравнительно гладкая поверхность с рисунком, характерным для спокойных сталей.

ОЗМК рекомендует клиентам сталь с содержанием кремния менее 0,03% или в пределах 0,14% — 0,25%.

Конкурентные преимущества покрытия:

  • Высокие показатели когезии и адгезии;
  • Высокие показатели ударной прочности, прочности на изгиб, сопротивления вдавливанию и устойчивости покрытия к растрескиванию и отслаиванию;

Примечание:

* в стоимость продукции СВС (л) не входит стоимость транспортных услуг от склада поставщика до цеха горячего цинкования

Специальные гарантии

Поскольку наша компания является полноправным членом Ассоциации профессиональных строителей и производителей винтовых свай, то все работы по реставрации старого фундамента будут выполнены дипломированными сотрудниками, прошедшими аттестацию в этой области. Это позволяет предоставлять 100 % гарантию на качество услуг.

Что касается материалов, то и здесь мы имеем возможность предлагать комплексную гарантию не только на сами винтовые сваи, но и на созданный с их помощью фундамент. С одной стороны, при неправильной установке даже самых качественных винтовых свай, фундамент может очень быстро повести. С другой стороны, мы предоставляем гарантию на наши работы только при использовании винтовых свай нашего производства. Мы полностью уверены в их качестве, поэтому даем гарантию на устранение любой проблемы в течение 72 часов с момента обращения на целых 7 лет!

Характеристики антикоррозионного покрытия винтовых свай ОЗМК холодным цинкованием:

Нормативные документы:

  • Гальванол, цинофер (хол.цинкование) 160 микрон

Срок службы покрытия: 25-50 лет (зависит от агрессивности грунтовых условий).

Температура горячего цинкования: 450 — 460 С

Средняя толщина цинкового покрытия (в зависимости от содержания кремния в стали):

  • Si=0,02%; 87 мкм; сравнительно гладкая поверхность (серебристо-блестящее);
  • Si=0,08%; 250 мкм; мелкозернистая изъеденная поверхность (матовое темно-серое);
  • Si=0,10%; 270 мкм; крупнозернистая изъеденная поверхность с продольными полосами от растворения менее плотного металла;
  • Si=0,19%; 154 мкм; сравнительно гладкая поверхность с рисунком, характерным для спокойных сталей.

ОЗМК рекомендует клиентам сталь с содержанием кремния менее 0,03% или в пределах 0,14% — 0,25%.

Конкурентные преимущества покрытия:

  • Высокие показатели когезии и адгезии;
  • Высокие показатели ударной прочности, прочности на изгиб, сопротивления вдавливанию и устойчивости покрытия к растрескиванию и отслаиванию;

Примечание:

* в стоимость продукции СВС (л) не входит стоимость транспортных услуг от склада поставщика до цеха холодного цинкования

Характеристика изделий

Металлические сваи имеют ряд преимуществ и недостатков, которые показаны в таблице ниже.

Преимущества металлических опорНедостатки свай
1при их использовании отсутствует необходимость предварительной подготовки строительного участкапроблематично обустроить подвал среди забуренных столбов основания
2возможность проведения монтажа не зависит от климатической зоны и погодывозводимые постройки значительно ограничены по массе: из тяжелых материалов многоэтажные конструкции строить нельзя
3трудоемкость процесса установки опор в разы меньше, чем для оснований других типовесли грунт на стройплощадке влажный и содержит активные химические вещества, то металл быстрее разрушается, уменьшается срок службы всего сооружения
4непосредственно после монтажа свай можно приступать к возведению постройки на нихнеобходимо перед началом работ изучить геологические условия на участке, составить проект
5созданный фундамент устойчив даже на очень слабых почвах, при необходимости его можно ремонтироватьтяжело, либо невозможно вовсе, вкручивать винты в каменистую почву
6сравнительно быстрый монтаж, при этом отсутствует вибрационные явленияво время установки опорные столбы могут отклониться от вертикали, тогда понадобиться забуриваться заново

Основание свайного типа – это сравнительно дешевая конструкция. Данный вариант оптимально подходит в качестве фундамента под постройки на слабых грунтах, либо когда сооружение требуется воздвигнуть в сжатые сроки. Но следует учитывать ограничения по весу зданий.


Здание на уклоне со свайным фундаментом

Характеристики антикоррозионного покрытия винтовых свай ОЗМК порошковым покрытием:

Нормативные документы:
Срок службы покрытия:

Температура горячего цинкования:

Средняя толщина цинкового покрытия (в зависимости от содержания кремния в стали):

  • Si=0,02%; 87 мкм; сравнительно гладкая поверхность (серебристо-блестящее);
  • Si=0,08%; 250 мкм; мелкозернистая изъеденная поверхность (матовое темно-серое);
  • Si=0,10%; 270 мкм; крупнозернистая изъеденная поверхность с продольными полосами от растворения менее плотного металла;
  • Si=0,19%; 154 мкм; сравнительно гладкая поверхность с рисунком, характерным для спокойных сталей.

ОЗМК рекомендует клиентам сталь с содержанием кремния менее 0,03% или в пределах 0,14% — 0,25%.

Конкурентные преимущества покрытия:

  • Высокие показатели когезии и адгезии;
  • Высокие показатели ударной прочности, прочности на изгиб, сопротивления вдавливанию и устойчивости покрытия к растрескиванию и отслаиванию;

Примечание:

* в стоимость продукции СВС (л) не входит стоимость транспортных услуг от склада поставщика до цеха холодного цинкования

Способ монтажа

Со сваями работают по определенной технологии. В процессе задействуются люди, либо техника. Сам монтаж проходит в следующей последовательности:

  • согласно проекту на стройплощадке отмечают колышками места установки основных и дополнительных опор;
  • высверливают направляющие скважины;
  • закручивают или забивают в них сваи до нужной глубины;
  • проверяют вертикаль трубы отвесом, либо уровнем;
  • по требуемой высоте фундамента по уровню обрезают лишнее;
  • заливают внутрь труб бетонный раствор;
  • монтируют с помощью сварки оголовок;
  • окрашивают полученные швы.


Процесс монтажа с одновременным контролем уровня
Завинчивать винты лучше двум рабочим, чтобы усилие распределялось равномерно, не было перекосов. Можно не заливать внутрь труб бетон, но тогда прочность основания будет ниже. Самостоятельное проведение работ позволяет сэкономить денежные средства.

Толстостенные винтовые сваи Москва

Винтовая свая, по сути, является стальной трубой нужного диаметра с заданной толщиной стенок, к заостренному наконечнику которой приварена спиралевидная лопасть, позволяющая закручивать ее в грунт подобно саморезу. Вот этот наконечник с приваренной к нему лопастью и выполняет основную функцию винтовой сваи. А именно, на него сама свая опирается, предавая при этом нагрузку массы соответствующего сооружения на грунт. Кроме того, он препятствует силам его морозного пучения, способным даже выдернуть саму сваю из грунта. Поэтому надежность винтовой сваи непосредственно зависит от качества ее наконечника с лопастями.

Практически во все времена качество, надежность и долговечность фундаментов выходили на первый план при оценке строительства любого сооружения. А ныне требования к ним еще больше возрастают. Чтобы не отставать от запросов времени и строительного рынка, мы постоянно расширяем ассортимент своей продукции. В частности, мы начали производить толстостенные винтовые сваи из бесшовных цельнотянутых стальных труб. Они уже давно применяются в нефтегазовой отрасли и показали там свою надежность и возможность использования в суровых климатических условиях.

Заказать забивку металлических свай

Чтобы заказать забивку стальных свай свяжитесь с представителями нашей фирмы по контактным телефонам либо укажите свой номер в форме «Оставить заявку», и мы сами вам перезвоним.

Важно: СК «Богатырь» предлагает лучшие в Москве цены на монтаж металлических свай, стоимость которого начинается с 300 рублей за погонный метр. Если вы получите более выгодное предложение, обращайтесь к нам и мы предложим вам дополнительную скидку от цены конкурента. Забивка свай — наша основная задача и мы выполняем её ежедневно.

Звоните — мы готовы оперативно приступить к выполнению свайных работ любой сложности!

Толстостенные стальные винтовые модифицированные сваи

Для их производства мы используем исключительно высокопрочные бесшовные трубы со стенками толщиной от 6,5 мм. Это позволяет их применять для фундаментов в условиях достаточно плотных грунтов, не опасаясь, что они впоследствии деформируются. А, к примеру, такие винтовые сваи в Москве используются при строительстве особо важных зданий и сооружений.

Их преимущества по сравнению с аналогичными стандартными сваями заключаются в улучшенных (повышенных) характеристиках, касающихся:

  • устойчивости к постоянным механическим нагрузкам и коррозии;
  • несущей способности;
  • воздействия агрессивных сред;
  • длительности эксплуатации – более 150 лет (по лабораторным исследованиям);
  • крутящего момента при завинчивании в грунт;
  • прочности.

Чтобы определить надежность фундамента, обычно рассчитывают ожидаемую на него нагрузку и, исходя из этого, выбирают винтовые сваи необходимой конфигурации. Наши модифицированные винтовые сваи – универсальны, имеют высокую несущую способность и могут использоваться при возведении практически любых сооружений. При этом стоимость винтовых свай этого типа вполне приемлемая.

Мы производим усиленные винтовые сваи, цена которых не намного выше стоимости стандартных. И, если вы хотите купить винтовые сваи в Москве или ином регионе РФ, звоните к нам по телефону +7 (495) 661-78-58 или оставляйте заявку непосредственно на сайте компании.

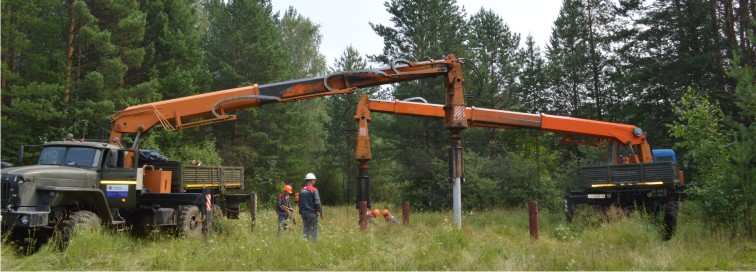

Техника для погружения металлических свай

Для установки металлических свай наша компания применяет высокопродуктивную копровую технику на колесной базе. Парк СК «Богатырь» состоит из следующих установок:

  • УГМК-12 (3 шт);
  • УСА (2 шт);
  • БМ-811.

Совет эксперта! Все машины имеют поворотную рабочую платформу, что позволяет им забивать сразу несколько свай в радиусе 5-6 м, без смены положения копра.

универсальный сваебойный агрегат в Москве

Рис. 2.1: УСА (универсальный сваебойный агрегат)

Техника отличается типом навесного сваебойного оборудования, которое определяет функциональные возможности установок:

  • УГМК-12 забивает трубы длиной до 12 метров и массой до 3.7 тонн;
  • УСА — вес до 5 тонн, длина до 12 м;
  • БМ-811 — длина до 9 метров, максимальный вес — 3 т.

Совет эксперта! Колесные копры отличаются высокой мобильностью в пределах строительной площадки и способностью своим ходом добираться на удаленные от города объекты, преодолевая при этом сложную пересеченную местность.

БМ-811

Рис. 2.2: БМ-811

БМ-811, помимо забивки, может производить бурение скважин. Необходимость в нем возникает при погружении свай в твердые грунты, в которых существенно снижается КПД работы сваебойных механизмов. В таком случае монтаж свай ведется в предварительно разработанные (лидерные) полости. Установка бурит скважины на глубину 12 м, диаметр — от 15 до 40 см.

Изготовление свай своими руками

Простейшие варианты винтовых металлических свай длиной до 6 м под легкие постройки можно изготовить самостоятельно в домашних условиях. Их можно использовать в качестве основания под бани, сараи, заборы, деревянные домики. Для работы понадобятся следующие инструменты и материалы:

  • болгарка;
  • кувалда;
  • монтировка;
  • сварочный аппарат, электроды;
  • рулетка, мел или маркер;
  • строительный уровень;
  • трубы диаметром 60, 80 мм (их подбирают по примерной величине нагрузки);
  • стальной лист толщиной 4 мм.

Создание самодельного изделия происходит в такой последовательности:

  • из листовой стали вырезают лопасть диаметром 122 мм;
  • надевают ее на трубу;
  • конец последней болгаркой разрезают на треугольные фестоны числом от 3 до 6, что определяется трубным диаметром;
  • кувалдой соединят их в конус, проваривая стыки сваркой;
  • к наконечнику приваривают заготовку с внутреннего края;
  • затем монтировкой растягивают лопасть, чтобы полностью легла по спирали на трубу;
  • проваривают сваркой место соприкосновения.

Режущую кромку лопасти затачивают в форме клина.

Качество самодельных изделий зависит от мастерства сварщика. Созданные своими руками винты стоят гораздо дешевле заводских аналогов, но проигрывают им в качестве. Покрытие гидроизоляцией увеличит срок эксплуатации материала.


Варианты создания фундамента

Разновидности фундаментов на металлических опорах

Когда оканчивают монтаж опор, тогда приступают к соединению оголовков. Это делают следующими способами:

  • соединяют с помощью деревянных брусьев;
  • выполняют обвязку швеллером;
  • заливают железобетонный ростверк ленточного типа;
  • создают монолитную бетонную плиту.

Выбор способа соединения оголовков зависит от расчетной нагрузки. Плита соединяет все опоры в единое целое, не дает просесть ни одной из них.

Характеристика винтовых свай и процесс их монтажа приведены в видео далее.

Самостоятельное изготовление металлических опор показано в ролике ниже. Использование металлических свай позволяет быстро возвести нетяжелую постройку при значительных неровностях местности, неустойчивых почвах. Самостоятельное их изготовление и монтаж снижают существенным образом строительные затраты. Все работы следует выполнять в паре, соблюдая технологию установки. Тогда созданная конструкция простоит без проблем не одно десятилетие.

Столбчатый фундамент: определение, типы

столбчатый свайный фундамент
Столбчатый фундамент – основание, состоящее из определенного количества опорных столбов, передающих и распределяющих нагрузку здания на грунт

Столбчатый фундамент – основание, состоящее из определенного количества опорных столбов, передающих и распределяющих нагрузку здания на грунт. Столбы могут быть прямоугольного, круглого сечения, выполняться из таких материалов, как:

  • монолитный железобетон;
  • полнотелых кирпичей;
  • бетона тяжелых марок;
  • бутовых и бутобетонных смесей.

Прочностью и надежностью отличаются железобетонные опоры. Их рекомендовано использовать в тяжелых грунтах, имеющих склонность к пучению, а также там, где уровень водоносных слоев достаточно высок. Остальные типы опор, как правило, скрепляются бетонными лентами, прочность основания в этом случае уступает монолиту.

Важно! В обязательном порядке рекомендуется монтаж столбов в углах строения, местах примыкания стен и простенков.

Отличительной особенностью свайно-столбчатого основания является разновидность грунтов и глубина пробивания шурфов при обустройстве. Если только столбчатая основа применяется на грунтах с нормальной несущей способностью, глубина залегания определяется точкой промерзания, то свайные основания можно делать на нестабильных, насыщенных влагой грунтах, с невысокой несущей способностью. Таким образом, свайно-столбчатый фундамент показан для строительства зданий на любых типах грунтов (кроме скальных и каменистых), средней или средне-нормальной несущей способности. Сваи прекрасно «пройдут» нестабильные грунты и перераспределят нагрузку строения на более плотные слои.
