Особенности строительства гаража на свайном фундаменте


20 Ноябрь 2020 Стройэксперт Главная страница » Фундамент » По объекту строительства

Свайный фундамент для гаража

Фундамент является несущей конструкцией любого строения, поэтому очень важно правильно выбрать тип основания и провести соответствующие расчеты. Фундамент на сваях можно назвать достаточно популярным вариантом для строительства легких зданий, к числу которых относятся и гаражи. Широкое использование объясняется рядом преимуществ, которыми характеризуется свайный фундамент:

  • Во-первых, строительство может проводиться в любую погоду в течение всего года.
  • Во-вторых, трудовые и финансовые затраты минимальны.
  • В-третьих, свайное основание считается одним из надежных и долговечных.
  • Наконец, в некоторых случая сваи являются единственным вариантом, что чаще всего связано со свойствами грунта.

Однако строительство гаражей на свайном фундаменте имеет свои недостатки: отсутствие возможности обустройства смотровой ямы или подвала и сложность обустройства подъезда к гаражу.

Гараж на свайном фундаменте – когда применяют

Довольно часто красивый вид участка, отведенного под строительство, огорчает хозяев неустойчивостью почвенного состава. Плотные слои грунта находятся на приличной глубине, и добраться до них достаточно затруднительно.

Кроме этого, вокруг предполагаемой застройки могут находиться другие сооружения, и использовать специальную строительную технику не получается.

В связи с этим многие возводят свайный фундамент для гаража – надежное и недорогое основание, способное выдерживать вес не только самого сооружения, но и дополнительные нагрузки.

Что предпочесть: винтовые или лопастные сваи?

Основные виды свай: лопастные и многовитковые. Если первые передают большую часть нагрузки через лопасть, расположенную на конце сваи, то при применении многовитковых свай нагрузка равномерно распределяется по всей боковой поверхности.

Лопастные сваи для фундамента

Лопастные сваи при установке требуют хирургической точности: необходимо провести полное геологическое исследование участка, которое, однако, не дает 100% гарантии от неприятных неожиданностей, если на пути сваи встретится камень или большой корень дерева. В большинстве случаев лопастные сваи требуется укреплять бетоном. Поэтому, неудивительно, что специалисты предпочитают для фундамента гаража использовать многовитковые сваи.

Цельнолитые многовитковые сваи не деформируются при монтаже и не требуют бетонной заливки, а возведение гаража можно начинать сразу после монтажа фундамента. Качественная винтовая свая не боится мороза, влажности и способна выдерживать нагрузку до 4,5 тонн. Расчетный срок службы элементов свайно-винтового фундамента лучших производителей (таких, как корейская фирма ACG) достигает 100 лет.


Сваи для фундамента многовитковые винтовые производство ACG, Корея

Отдельно остановимся на цинковом покрытии винтовых свай: во-первых, оно защищает сваю от гниения и коррозии, а, во-вторых, оберегает ваш кошелек от покупки подделки — нанесение цинкового покрытия на сваю возможно только в условиях высокотехнологичного производства.

Преимущества и недостатки

К основным достоинствам такого типа основания относятся:

  • простая технология выполнения работ;
  • низкие трудовые затраты;
  • приличная экономия денежных средств в сравнении с другими видами фундаментных оснований;
  • быстрое строительство;
  • возможность выполнения строительных работ по только что установленному свайному основанию;
  • свайные опоры вкручиваются в участки с проблемным почвенным составом;

Простая технология выполнения работ

  • такие опоры разрешается устанавливать на участках, имеющих уклонный угол;
  • по свайному фундаменту можно возвести гаражную постройку из любого строительного материала;
  • минимальные подготовительные и земляные работы.

К сожалению, имеется один существенный недостаток. В гараже, возведенном по свайно-винтовым опорам, затруднительно, а порой и просто невозможно устроить подвал или смотровую яму.

Технология строительства

Свайный фундамент под гараж возможно построить, привлекая бригаду опытных строителей. В результате вы получите надежное основание, подготовленное в соответствии с требованиями. Но при этом вам придется оплачивать не только стоимость строительных материалов, но и услуги специалистов. Но если придерживаться всех рекомендаций. То вполне возможно такие работы выполнить своими силами, понеся при этом минимальные финансовые расходы.

Строительство гаражного помещения – задача серьезная. Дело в том, что гараж должен обеспечивать надежную защиту от воздействия влаги и образования коррозии вашему транспортному средству.

Подготовка

При выполнении любых строительных работ выполняются подготовительные мероприятия. В первую очередь следует приготовить определенные инструменты:

  • лопаты;
  • уровень и отвес;
  • рулетку, уровень и отвес;
  • карандаш;
  • рычаги, необходимые для ввинчивания свайных столбов;
  • болгарку;
  • деревянные колышки и шнур;
  • кувалду.

Кроме этого, потребуются винтовые свайные опоры, оголовки под ростверк, металлическая арматура, цемент, щебенка и песок.

Разметка

Возведение свайного фундамента не предполагает предварительное выравнивание поверхности земли на участке, но для удобства выполнения работ рекомендуется убрать дерн и мусор. После этого определяем угловые участки объекта и в этих местах устанавливаем колышки. Рекомендуемый интервал между свайными опорами – от полутора до двух метров, при этом сваи распределяются по всему участку равномерно.

Возведение свайного фундамента под гараж

Остается в намеченных под установку местах сделать приямки глубиной десять – пятнадцать сантиметров и шириной, немного превышающей диаметр лопатки свайной опоры.

Установка свай

Если под строительство фундамента на винтовых сваях для гаража выбраны небольшие по размерам опоры, то установить их можно с помощью обычного лома, вставленного в технологическое отверстие сваи и удлиненного кусками стальных труб.

Как правило, под возведение гаража используют сваи, длина которых достигает пяти метров.

Монтаж опорных элементов выполняется одним из удобных вариантов:

  • бурением – вручную устраивается скважина, погружается свайная опора;

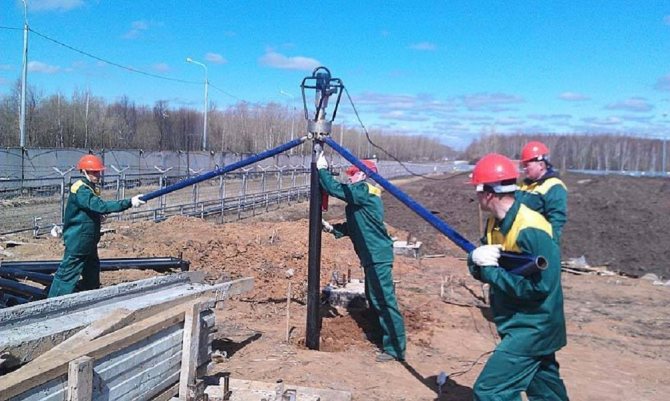

  • завинчиванием – свайный столб вкручивают непосредственно в почвенный состав. Опора выставляется вертикально, закручивание выполняется в направлении движения стрелки часов, пока наконечник сваи не достигнет плотного грунтового слоя. Чтобы правильно выполнить установку, следует прокрутить сваю ниже точки замерзания грунта, пока вращение не станет затруднено.

Показатель прочности фундаментной конструкции

Армирование

Как только установка свайных опор завершена, их верхние части выравниваются по одному уровню. Каждая свая проверяется нивелиром и обрезается болгаркой.

Чтобы увеличить показатель прочности, в каждую опору устанавливается арматурный каркас. Некоторые этим условием пренебрегают, ведь гараж не создает серьезных нагрузочных воздействий.

Бетонирование

Мероприятие, обязательное к исполнению. Залитый в опору бетон добавляет ей прочности и создает надежную защиту внутренних стенок от образования коррозии.

Процесс бетонирования выполняется по стандартной схеме: жидкий бетон тонкой струей подается в опору и периодически протыкается куском арматуры, чтобы удалились воздушные пузырьки.

Монтаж оголовков

На каждой свае крепится оголовок. Рекомендуется использовать сварные конструкции, располагая их на одном уровне. Параметры оголовков определяются удельной массой гаража и сечением свайных опор. Проще и удобней оголовки изготовить из металлических пластин толщиной 0.8 – 1 см и диаметром, превышающим аналогичный размер сваи на три – четыре миллиметра.

Устройство ростверка

Это верхняя часть свайно-винтовой фундаментной основы в виде горизонтальной рамы, предназначенная для перераспределения нагрузочных воздействий и выполняющая функции несущего характера.

Виды ростверков по используемым материалам:

  • деревянный – брусья крепятся к пластинам болтами либо привариваются металлическими хомутами. Между таким ростверком и почвой оставляется зазор;
  • бетонный – монтируется опалубочная конструкция, изнутри ее устраивается гидроизоляционный слой и армирующий каркас, после чего заливается бетонная смесь;
  • железобетонный – опалубка по ширине должна быть больше, чем толщина предполагаемых стен. После этого устраиваем гидроизоляцию, устанавливаем каркас и заполняем опалубку бетоном;
  • металлический – рама изготавливается из швеллера или уголка.

Какие решения применяются в этом случае?

При подобных особенностях грунта самым эффективным решением является проведение строительства на свайном фундаменте.

Сваи для фундамента бывают прямоугольные, пирамидальные, круглые, цельные или пустотелые. Материал для их изготовления – железобетон, бетон, дерево, металл.

Так же свайная конструкция отличается механизмом защиты от колебаний, которая устанавливается сверху.

Существующие варианты установки:

  • подпорные сваи. Стоят на твердом грунте на большой глубине заглубления. Технология характеризуется полным отсутствием усадки;
  • висячие сваи. Используются при невозможности достичь твердого грунта. Крепко вбиваются в подвижный слой и удерживаются силами трения.

Методы установки:

  • буро-забивные сваи. Устанавливаются в предварительно вырытые ямы;
  • сваи с забивными элементами. Заостренные сваи забиваются спецустановкой, предназначенной для этих работ;
  • винтовые сваи. Ввинчиваются в грунт подобно громадному шурупу автоматическим способом или вручную.

В чем преимущества и в каких случаях их устанавливают?

  1. Из всех перечисленных методов установки свайного фундамента самым скоростным является свайно-винтовой.
  2. Для проведения работ совершенно не требуется подготовки пред вкручиванием свай в землю.

    Если длина свай не более метра, их можно завинтить вручную штангой или ключом.

  3. Применение в свайно-винтовом методе высококачественных свай от надежных производителей очень высоко ценится специалистами по строительству.
  4. Например, немецкая выпускает большое количество элементов улучшенной формы, адаптированной к различным фундаментам и почве.

  5. Подобные сваи применяются практически везде, их без труда монтируют даже в условиях многолетней мерзлоты, что обеспечило им большую популярность на крайнем севере.

Строительство гаража

Приведем классический вариант устройства гаражного пола. Алгоритм действий следующий:

  • из швеллера формируем систему лаг, уложенную на поперечные опоры. Каждая лага должна немного выступать за каркасный периметр примерно на толщину стены;

Классический вариант устройства гаражного пола

  • перпендикулярно по отношению лаг устраивается усиление для заезда транспортного средства. Для этого из швеллера изготавливают закладные, уложенные в колесную линию;
  • вся плоскость пола покрывается обрешеткой. Для этого рекомендуется использовать легкие трубы, укладывая их с шагом в сорок – пятьдесят сантиметров;
  • все пространство пола засыпается утеплительным материалом, устраивается пароизоляционный слой, настилается черновой ряд из доски.

Переходим к обустройству стен. В первую очередь монтируем сетку, устанавливаем коробку въездных ворот, свариваем рамные конструкции, чтобы получился единый каркас.

Формируем основу под кровельное перекрытие на один или на два ската, привариваем ее к общей гаражной конструкции. Если нет сварочного агрегата, можно выполнять сборку болтами или анкерами.

После этого в рамы закладывается утеплитель, стены обшиваются панельным материалом, противостоящим воздействию влаги, или стальными листами.

Если предполагается по свайному фундаменту строительство гаража из кирпича или керамзитобетонных блоков, в обязательном порядке заливается бетонный ростверк.

Монтаж свайного фундаментного основания

Советы специалистов

Во время монтажа свайного фундаментного основания порой возникают различные проблемы. Чтобы минимизировать их вероятность и не допустить ошибок в строительстве, следует придерживаться рекомендаций опытных мастеров:

  • для возведения фундамента используются только качественные свайные опоры, изготовленные с соблюдением технологии;
  • определяя место под будущий гараж, необходимо выполнить исследование грунтового состава, чтобы во время вкручивания свай не возникли сложности;
  • каждую опору, вкручиваемую в грунт, следует постоянно контролировать на вертикальность, исключая даже минимальные отклонения;
  • для удобства монтажа свай необходимо очистить площадку от мусора и растительности;
  • при выполнении сварочных работ помните, что от их качества зависит прочность всей гаражной конструкции;
  • если устанавливаемая свая уперлась в большой камень, лучше перенести опору на другое место;
  • имеющиеся на сваях сварные швы следует обработать, чтобы защитить от образования коррозии;
  • если предварительными расчетами определено, что плотный грунт залегает на большой глубине, от установки свайных опор рекомендуется отказаться, так как в данном случае подобный вариант устройства фундамента является нерациональным.

Свайно-винтовая фундаментная конструкция

Автогараж на винтовых сваях: проект фундамента

Предварительно разработанная схема свайного поля поможет избежать ошибок при установке свай. В начале этапа планирования необходимо определить тип изделия и рассчитать необходимое их количество.

При подсчете имеют значение такие факторы:

  • Тип конструкции будущего гаража;
  • Уровень промерзания грунта;
  • Общий вес конструкции.

Для фундамента лёгких конструкций берут сваи диаметром 89 или 108 миллиметров, а для более массивных сооружений из шлакоблока или кирпича необходимо забить мощные сваи на 133 мм.

Составив план будущего гаража, указывают места расположения свай, выдерживая основные принципы:

  • Опоры обязательно устанавливают в углах сооружения и по его периметру;
  • Между ними выдерживается расстояние минимум 2 метра;
  • Они обязательно размещаются под опорами, на которые навешиваются ворота гаража.

Увеличение их количества внутри периметра может упростить процесс изготовления пола гаража, который выдерживает значительные нагрузки.
