Как гнуть арматуру для фундамента своими руками


Как согнуть арматуру в домашних условиях

Главное назначение арматуры заключается в армирование бетона, который может разрушаться под действиями нагрузок изгибающего характера. Во всех железобетонных конструкциях сжимающие и растягивающие усилия берет на себя металлический прут. Соорудить достаточно прочный, надежный фундамент любого дома невозможно без арматурного каркаса.
Одновременно с этим, армирование углов и разных примыканий путем перекрещивания прямых прутков является серьезным нарушением технологии, которое ослабляет всю конструкцию, что неминуемо приведет к расслоению бетона. Если нужно выполнить угловые связки, требуется монтаж изогнутой арматуры с перехлестом на каждой стороне минимум в 80 см. Кроме того гибка прутков нужна для изготовления разных соединительных элементов, рассчитанных на растяжение (например, лапка, стандартный крюк, прочее).

Этапы сгибания арматуры:

Как согнуть арматуру в домашних условиях, чтобы она при этом сохранила прочностные характеристики, знает не каждый. Арматуру, выполненную из стеклопластика согнуть без каких-либо повреждений практически невозможно, поэтому такой обработке подвергают стальную.

Опытные строители знают, что разрешается сгибать стержни только механическим способом, не допуская образования острых углов в месте изгиба. Какие-либо закругления следует делать плавными – наиболее оптимальный радиус – 10-15 диаметров арматуры.

Самые распространенные способы неправильного сгибания арматуры:

  • место сгиба разогревают паяльной лампой (автогеном, сваркой, на костре);

  • в месте, где будет происходить гибка, посредством угловой отрезной машинки или аналогичным инструментом делается надпил.

После «подготовительных» работ применяют подручный инструмент (молоток, кувалда, труба и прочее) для сгибания арматуры. Оба приема в разы ослабляют стержни, что влечет их последующее разрушение под влиянием нагрузок. Необходимо запомнить, что все виды арматуры гнуться только в холодном состоянии без целостных нарушений.

Как соединяют арматуру?

Прежде чем интересоваться насчет того, как правильно вязать арматуру, не мешает рассмотреть все способы соединения элементов армирующего каркаса. Сейчас есть три метода. Это:

  • сварка;
  • вязка проволокой;
  • использование пластиковых хомутов.

У каждого варианта есть не только недостатки, но и преимущества, поэтому их применяют в зависимости от конкретных условий.

Соединение сваркой

Этот способ известен давно. Чаще его применяли (и применяют) при сооружении суперпрочных оснований для многоэтажных зданий. Однако у сварки есть несколько слабых мест.

  1. Для того чтобы привести работу качественно, необходим опыт обращения со сварочным аппаратом. Так как далеко не каждый мастер, задумавший идею строительства дома своими руками, знаком с подобными работами, для выполнения операции придется нанимать профессионального сварщика, а это обещает дополнительные расходы, которых хочется избежать во время масштабного строительства.
  2. Ненадежность армирующего каркаса. Во время сварки металл нагревается до температур, которые провоцируют нарушение структуры стали в зоне разогрева. Кроме того, сварное соединение не лучшим образом реагирует на изгибы, поэтому возможна деформация материала еще на стадии уплотнения, при использовании вибраторов. Результатом становится частичная потеря каркасом жесткости.

Гнуть металл вблизи от места сварки не рекомендуют. Полное разрушение соединений при работе вибратора — еще одна потенциальная и серьезная проблема, поэтому данный метод не рекомендуют, несмотря на скорость и относительную простоту решения.

Вязка проволокой

Самый большой плюс этого метода — его несложность, так как необходимости в дополнительном оборудовании нет, особых навыков от строителя тоже не требуется. В случае ошибки ее очень просто устранить. Весь процесс армирования легко выполнить в опалубке. Себестоимость работ минимальна, но знать, как правильно вязать арматуру самостоятельно, мастеру все же необходимо.

Недостатком вязки проволокой является относительная шаткость созданной конструкции

Если армирующий каркас делают вне опалубки, то при последующей его установке требуется максимальная осторожность

Использование пластиковых хомутов

Главные преимущества способа — самая высокая скорость работ, надежная фиксация арматуры, простота, не требующая навыков. Недостатки у таких пластиковых стяжек тоже есть. К ним можно отнести:

  • большую сумму, которая уйдет на покупку этого материала, если сравнивать эти расходы с приобретением практичной, недорогой вязальной проволоки;
  • возможный брак: если хомут был неправильно зафиксирован, то его придется откусывать, а это обещает лишние траты, так как элемент станет непригодным;
  • негативное воздействие на элементы при отрицательных температурах: такие пластиковые хомуты, особенно недорогие, способны лопнуть при морозе.

Если делать выбор, то любой метод из двух последних вариантов можно рассматривать в качестве основного претендента. Однако вязка проволокой выигрывает у пластиковых конкурентов, так как в этом случае работа обойдется в меньшую сумму. Кроме того, не все профессиональные строители одобряют пластмассовую продукцию. Они говорят, что хорошие стяжки стоят дорого, а дешевые изделия попросту не выдерживают критики: они быстро рвутся.

При помощи каких устройств можно согнуть арматуру в домашних условиях

За всю историю развития технологий металлообработки и строительства человечество изобрело множество приспособлений для гибки арматуры. Все они объединены одним принципом действия, а отличие состоит в диаметре сгибаемой арматуры и конструкциях оборудования.

Любую деталь, которую подвергают изменениям, фиксируют между упорным и центральным роликом (валом) специального оборудования. Третьим гибочным роликом металл выгибают в требуемую сторону на нужный угол. Закругление можно выполнить как по часовой стрелке, так и против. Упорный вал служит препятствием для деформации. Он не позволяет сдвинуться или провернуться незадействованной части заготовки.

Выделяют два главных варианта таких устройств:

Приводные станки, помимо специальных, функционируют по одной схеме. В качестве рабочего элемента выступает диск, насаженный на вертикальный вал, который вращается в горизонтальной плоскости. На самом диске закреплены центральный и изгибающий пальцы между которыми и закладывается арматура. Упорный ролик закрепляется на стойке, при вращении диска в него упирается арматура и под действием изгибающего пальца выгибается вокруг центральной втулки.

Станки могут отличаться по производительности, мощности и в зависимости от назначения делятся на три группы:

  • сверхтяжелой – диаметр прутков 40-90 мм;
  • тяжелой – 20-40 мм;
  • для легкой арматуры – 3-20 мм.

Такое устройство может сгибать несколько прутков одновременно. Изготавливается также оборудование для малых диаметров от 3 до 90 мм. Если понадобилось создать сложную конструкцию с разными углами сгиба, то следует использовать гидравлический станок, который может гнуть прутки намного качественнее, без образования изломов и кладок на поверхности заготовок. На подобном станке производятся изгибы под углом до 180 о .

Ручные инструменты производят разных видов, включая и переносные. Они довольно просты в эксплуатации и доступные по стоимости. Для работы с арматурой можно обзавестись как специальным станком, так и трубогибом. Это устройство монтируют на верстаках. Большая их часть предназначена для частного строительства и практически не используются для больших объёмов работ.

Подбор оборудования для гибки ориентируется на диаметр арматуры и сложность работ. Перед тем как начинать обработку металла, нужно учесть, что разные части прута подвергаются разным напряжениям, внутренняя – сжатию, а внешняя – растяжению.

Неправильный выбор станка или варианта его использования приведут к появлению деформаций (складки и изломы), что повлечет к повреждению арматуры. По этой причине требуется точное определение размеров заготовки, грамотная настройка оборудования и жесткая фиксация прутка.

Как согнуть арматуру в домашних условиях: самодельные устройства

Станки для гибки арматуры выполненные своими руками часто применяются в частном строительстве. Вариантов их изготовления множество, но практически все они похожи на заводские ручные. К металлической плите или станине приваривается упорный уголок или штырь. Затем монтируют поворотную платформу, оснащенную рычагом, гибочными и центральным штырями. Расстояние между компонентами конструкции зависит от диаметра арматуры, которую нужно будет гнуть. Ножки станины нужно прикрепить к полу, что даст возможность работать с прутьями толщиной 6-12 мм.

Выполненная на полу конструкция будет переносным вариантом. Однако для нее требуется предусмотреть способ крепежа по месту работы. Как правило, это отверстия под болты. Также можно приварить с обратной стороны плитки два или больше штырей, которые будут вставляться в отверстия основы. Однако нужно учитывать, что возможности подобного станка будут ограничены – диаметр гнутой арматуры не более 10 мм.

Как согнуть арматуру в домашних условиях своими руками

Когда специальное оборудование отсутствует, то это не означает что исчерпались все варианты, так как согнуть прут можно самостоятельно. Однако требуется помнить, что ручная гибка на порядок травмоопасней и сложней. Любое необдуманное движение или действие может привести к тому, что арматура или импровизированное оборудование спружинят или выскользнут.

Тонкие прутки до 8 мм при достаточной физической подготовке можно согнуть вручную без каких-либо приспособлений. Однако следует учитывать, что качество изгиба будет соответствующим. Подобная арматура вряд ли полностью сможет соответствовать требуемым параметрам.

Гибка арматуры – особенности процесса

На любой стройке сегодня можно увидеть различное оборудование, множество инструментов и приспособлений, и практически на каждой из них есть станок для гибки арматуры. Это не случайно: наиболее эффективной технологией укрепления хрупких бетонных конструкций, их защиты от разрушительных для них нагрузок на сжатие, растяжение и изгиб, является армирование, которое и выполняется при помощи металлических прутков – арматуры. Без качественного арматурного каркаса практически невозможно возвести надежные бетонные стены и фундамент.

Казалось бы, намного проще выполнять армирование угловых бетонных конструкций и участков примыкания стен с использованием прямых арматурных прутков. Однако в таком случае бетонная конструкция будет сильно ослаблена, может расслоиться. К тому же это является грубым нарушением строительных норм. В любых угловых бетонных конструкциях необходимо использовать только гнутье, с перехлестом на каждую сторону минимум 80 см. Станок или простейшее приспособление для гибки металлических прутков пригодится и в том случае, если вам необходимо быстро изготовить соединительные элементы различного типа – крюки, лапки и др.

При гибке стальных прутков, используемых для армирования, очень важно знать, как гнуть арматуру для фундамента так, чтобы она не утратили своих прочностных характеристик. Для соблюдения этого требования необходимо выполнять такую операцию только механическим способом, используя специальные станки для резки и гибки арматуры. При этом важно следить за тем, чтобы угол сгиба не получился острым, а радиус закругления в месте сгиба составлял от 10 до 15 диаметров самого прутка. Следует помнить, что стальной арматурный пруток гнется без потери своих прочностных характеристики до угла 90 градусов, затем показатели прочности начинают снижаться.

При гибке стальных арматурных прутков своими руками часто совершаются две ошибки:

  • на месте сгиба при помощи болгарки или другого инструмента делается надпил;
  • участок арматуры, где будет находиться сгиб, нагревают при помощи газовой горелки или паяльной лампы.

После того, как подобные процедуры выполнены, используется какое-либо примитивное средство для гибки: тяжелый молоток, кувалда, отрезок трубы, тиски и др. Эти способы гнутья приводят к значительному ослаблению арматуры, что может стать причиной разрушения бетонных конструкций. В таких случаях всегда следует помнить о том, что нужно выполнять гибку арматурных прутков без нарушения их целостности и только в том случае, если они находятся в холодном состоянии.

Тут вообще все дорого и серьезно — полная автоматика и множество настроек. Для домашних мастеров это видео приводим лишь в качестве ознакомления. Так как тратить 130-180 тысяч рублей на такой агрегат для непрофессионального использования не имеет никакого смысла.

Необходимая проволока

При выборе проволоки необходимо учитывать следующие факторы:

  • Класс точности изготовления. Класс точности определяется способом производства. Существует проволока более высокого класса точности, ее отклонение фактического размера, диаметра, от заявленного производителем по всей длине проволоки меньше, чем у проволоки более низкого класса точности. Однако для вязания арматуры класс точности особого значения не имеет.
  • Способ проката проволоки. Существует два типа проката: холоднокатаный и горячекатаный. Холоднокатаный прокат выкатывается прессами из заготовок без нагрева. При горячекатаном способе прокатная сталь выкатавывается в разогретом состоянии, что придает большую прочность.
  • К какой группе по прочности на разрыв принадлежит проволока (существует первая и вторая группа);
  • Степень коррозионной стойкости. По этому признаку существует только одно отличие – присутствует ли оцинкованное покрытие на проволоке или нет.

Критерий выбора проволоки весьма прост, нужна проволока, которая так и называется — «вязальная». Она имеет полный набор необходимых характеристик: достаточную мягкость при заявленной прочности, устойчивость к истиранию и надежность при закреплении.

Оцинкованную проволоку считают излишеством.Оптимальный диаметр вязальной проволоки 1,2-1,4 мм. На проволоку диаметром 1,6-2 мм уходит много сил, в результате чего стройка замедляется, а единичка слишком слаба, она просто будет лопаться.

Внимательно нужно следить за тем, чтобы соединение арматуры после завязывания узла оставалось жестким: во время заливки каркас должен оставаться неподвижен. Это обеспечит надежность конструкции после застывания.

Длина проволоки, рекомендуемая для одной точки вязки, составляет от 30 до 50 см. Сама проволока стоит крайне дешево – порядка 50 р. за 100 метров. Чтобы избежать ее недостатка в неподходящий момент по причине утери или излишнего расхода, рекомендуется покупать ее с двойным запасом. 100 рублей за 200 метров, это совсем недорого.

Станки и приспособления для гнутья арматуры

В процессе развития строительных технологий и методов обработки металлов был создан не один станок для гибки арматуры. Все подобное оборудование работает по одному принципу, различие моделей состоит лишь в определенных конструктивных особенностях и максимальном диаметре сгибаемого прутка.

Любой гибочный станок, в том числе и самодельный станок для гибки арматуры, работает по следующему принципу: пруток фиксируется между двумя роликами (центральным и упорным), а при помощи третьего ролика (гибочного) арматура подвергается гибке под требуемым углом. Что удобно, станок для выполнения гнутья металлической арматуры может выполнять изгиб прутка как в левую, так и в правую сторону. Требуемый радиус изгиба обеспечивает упорный вал, благодаря которому арматура не деформируется по всей длине.

Станки, предназначенные для гибки арматуры, в том числе и изготовленные своими руками, могут быть двух типов:

Основным рабочим органом станков с механическим приводом является вращающийся диск, на котором закреплены изгибающий и центральный пальцы. Между этими пальцами имеется зазор, в который и помещают пруток, подвергаемый гибке. Уложенная в этот зазор арматура упирается одним концом в ролик, жестко закрепленный на корпусе устройства. При вращении диска изгибающий палец воздействует на арматуру и изгибает ее вокруг центрального вала.

Конкретный станок для гибки арматуры в зависимости от своего назначения может принадлежать к одной из следующих групп:

  • легкой (для гибки прутков диаметром от 3 до 20 мм);
  • тяжелой (диаметр обрабатываемых прутков – от 20 до 40 мм);
  • сверхтяжелой (для арматуры диаметром от 40 до 90 мм).

Оборудование с механическим приводом может использоваться для одновременного сгибания нескольких прутков арматуры. Современная промышленность выпускает станки, которые могут применяться для гибки прутков, диаметр которых находится в пределах от 3 до 90 мм. Для тех случаев, когда необходимо изгибать арматуру под разными углами, лучше всего использовать оборудование с гидравлическим приводом. Такой универсальный станок для гибки арматуры позволяет получать поверхность сгиба без трещин и складок, которые могут привести к образованию внутренних напряжений. Это оборудование также дает возможность доводить угол сгиба до 180 градусов.

Такие приспособления для гибки можно изготовить и своими руками. При этом они используются для прутков с диаметром не более 14 мм и не предназначены для тех случаев, когда необходима высокая производительность. Чаще всего такие приспособления применяются при выполнении частного строительства.

Устройства для гибки арматуры

На сегодняшний день существует множество разнообразных станков, чтобы согнуть арматуру. Все они функционируют по аналогичному принципу, однако отличаются конструктивно и технически. Самый популярный вариант гибочного станка – приспособление, оснащенное центральным и упорным роликом, куда крепится арматура. Гибка стержня производится 3-м роликом. Сгибать можно как по часовому направлению, так и наоборот. Этим станком можно согнуть арматурный пруток с необходимым углом изгиба. Для частичной гибки в нужном месте можно ограничить площадь изгиба упорным роликом.

Современными мастерами используется 2 основных разновидности гибочного станка:

  1. Ручного типа;
  2. Механического типа.

Все механические устройства примерно схожи по виду и строению. Они обладают валом, расположенным вертикально. На него насаживается диск, имеющий фиксирующие его поверхность изгибающий и центральный пальцы. На стойке станка для гибки располагается специальный ролик, куда в момент изгибания упирается пруток. Есть специальный метод сгибания арматурного стержня подобными устройствами. Изделие необходимо поместить между изгибающим и центральным пальцами. Когда диск поворачивается, арматура упирается в ролик. Затем в процесс включается изгибающий палец, сгибающий пруток вокруг ролика по центру.

Все станки имеют отличия в мощности и способности сгибания той или иной арматуры. Устройства классифицируются по гибке арматуры по весу:

  • Легкая (диаметр 3-20 мм);
  • Тяжелая (диаметр 20-40 мм);
  • Сверхтяжелая (диаметр 40-90 мм).

Каждый из станков выполняет определенную цель. К примеру, на приспособлениях для сверхтяжелой арматуры есть возможность согнуть одновременно несколько стержней. Если Вы нуждаетесь обработке большого количества заготовок, то такой вариант является очень удобным. Сегодня существуют универсальные станки, которые гнут арматуру 3-90 мм.

арматурные прутки фото

Некоторые приобретают устройства, имеющие гидравлический привод. Им обеспечивается большое пространство для работы, благодаря чему станок может не просто гнуть стержни, но и создавать непростые арматурные конструкции. При необходимости пруток можно превратить в кольцо. Такой профессиональный прибор поможет произвести гибку арматуры на высоком уровне: Вы можете гнуть стержни даже на 180 градусов. К тому же, изделия получатся без заломов и складок, которые не позволят использовать такую арматуру в строительных целях.

Устройства ручного типа для гибки арматурных прутков также пользуются спросом у мастеров. Есть как переносные модели небольших размеров, так и габаритные стационарные. Если Вам необходимо согнуть арматурный пруток для своих целей, можно использовать специальное приспособление трубогиб. Он справится с нетрудной работой, к примеру, согнет стержни с диаметром не больше 14 мм. Обычно, станки такого плана устанавливают на стол или верстак для удобного пользования. Тем, кому нужно гнуть арматуру постоянно, такое приспособление не подойдет. Понадобится профессиональное оборудование подороже.

В общем, выбор станка для гибки арматурных стержней должен делаться с учетом 2 основных факторов.

  1. Диаметр изделий;
  2. Количество заготовок.

Если устройство подобрано неправильно, то на поверхности стержней могут появиться дефекты. Под излишней нагрузкой они ломаются или сжимаются гармошкой. Поэтому важно сначала определиться, с какой арматурой Вы будете работать. Исходя из этого параметра, необходимо выбирать оборудование. Также помните о правильной настройке приспособления для более качественного и точного изгиба прутков.

Как согнуть арматуру без специального устройства

Вариант на скорую руку. Главное — чтобы было чем сделать прорези в швеллере

При хорошей физической подготовке гибка арматуры своими руками может быть выполнена без использования станка, если ее диаметр не превышает 8 мм. Однако следует быть готовым к тому, что радиус сгиба получится слишком большой, и такая гнутая арматура не будет соответствовать всем требованиям, которые к ней предъявляются.

Значительно улучшить результат позволяет самодельное устройство, состоящее из двух стальных труб, с помощью которых в домашних условиях можно выполнять даже гнутье прутков большого диаметра. Увеличить диаметр сгибаемой арматуры позволяет использование труб большей длины. Схема, по которой работает такой самодельный гибщик арматуры, достаточно проста: один конец арматуры фиксируют в одной трубе, а вторую трубу надевают на свободный конец прутка. Для того чтобы погнуть пруток, необходимо наступить на одну из труб, а вторую вместе с концом арматуры, которая в ней находится, поднять вверх. Одну из труб с арматурой для более надежного закрепления можно зажать в тиски, вкопать в землю иди даже забетонировать.

Как правильно вязать и гнуть арматуру для фундаментов: технология монтажа

Во всех современных фундаментах строительство не обходится без применения арматуры – соединенных между собой металлических прутьев, которые воспринимают растягивающие напряжения при использовании совместно с бетоном. Каркас создает вертикальный и горизонтальный пояса, служит для увеличения прочности конструкции и равномерного распределения нагрузок.

Если арматура будет слабо или неправильно связана она расползется, чем нарушит целостность фундамента. Это повлечет медленное его разрушение. Связать прутья между собой достаточно просто, но как правильно вязать арматуру для фундамента, хорошо знают специалисты узкого профиля. Схема связки каркаса практически одинаковая для всех типов оснований, кроме столбчатого деревянного или металлического, где формируется каркас поверх оголовка сваи с помощью арматуры или балок. Они соединяются с оголовком и свариваются, при этом приходится гнуть прутья или катанку под конкретно заданным углом.

Используемые виды арматуры

До начала разбора темы, как правильно вязать арматуру для фундамента, надо разобраться с самой арматурой. Ведь сегодня рынок предлагает две ее разновидности:

  1. Это обычная стальная.
  2. Композитная.

Использовать обычную стальную все привыкли давно. Но что собой представляет вторая модель, чем она отличается от первой, и лучше ли она.

Стальная

Металлическая арматура – это шесть классов, которые друг от друга отличаются процентным содержанием легирующих добавок. И чем последних больше, тем выше класс, тем выше характеристики.

Сами по себе арматурные стержни – это прутки с гладкой или рифленой поверхностью. Первый класс – гладкий, остальные рифленые.

Рельефная структура – это увеличение площади сцепления арматуры с бетонным раствором. К тому же выступы выполняют функции сдерживающих бортов, когда арматурная конструкция начинает работать на растяжение.

Стержни с более высокими характеристиками и размерами слишком дороги, при этом выполняют те же функции при не самых больших нагрузках. А низшего класса арматура для фундаментов слабовата. Но надо добавить, что в армирующих каркасах даже гладкая арматура используется. Она не является основной, но для перемычек, раскосов, связок и прочих не нагружаемых узлов ее применяют.

При выборе необходимо обращать внимание на маркировку изделия, особенно на индексы. Вот только два из них:

  1. «С» — это обозначение, что арматуру можно сваривать.
  2. «К» — в сталь были внесены антикоррозийные добавки. Этот тип является самым дорогим, так что в частном домостроении не используется.

Что касается сварной арматуры, то она также не самый дешевый вариант. Поэтому для частников оптимальный вариант – вязка стальной проволокой. Что касается вопроса, какой проволокой вяжется армирующий каркас, то о ней будет разговор ниже.

Композитная

Эта разновидность является материалом относительно новым. В ее основе лежит пластик, куда добавляются наполняющие его компоненты: стекло, углерод, базальт.

Самой популярной является стеклопластиковая разновидность, потому что она просто дешевле двух других практически при тех же прочностных характеристиках.

Если говорить о технических характеристиках этого материала, то:

  1. Прочность на растяжение у пластиковой арматуры 1000 МПа, у стальной 390.
  2. Она легче металлической в 3,5 раза.
  3. Сталь коррозирует, пластик нет.
  4. Он не проводит электрический ток.
  5. У него низкая теплопроводность.

Что касается отрицательных сторон, то:

  1. Металлическая арматура по упругости лучше.
  2. Пластик относится к категории слабо горючих материалов.
  3. При нагреве он размягчается.
  4. Связать арматуру стеклопластиковую можно только хомутами или проволокой, стальная может свариваться.

Сегодня еще не разработаны четкие рекомендации по технологии использования композитной арматуры, поэтому специалисты рекомендуют применять ее в фундаментах под легкие постройки. Под тяжелые лучше укладывать стальную.

Три метода обвязки арматурного каркаса

Для формирования металлического каркаса основания применяется три метода обвязки:

  1. Сварка. На первый взгляд, сварка – это самый простой и эффективный способ соединить арматуру, но на практике все выглядит иначе. Во время сварочных работ металл нагревается до высоких температур и деформируется, а это частичная потеря жесткости. Также приходится нанимать профессионального сварщика, который знает о свойствах металла, сможет не пережечь его, а это дополнительные финансовые расходы. Также существует риск разрушения места сварки во время работы промышленного вибратора. Возникают сложности, если гнуть металл неподалеку от места сварки.
  2. Соединение с помощью гнутой проволоки или пластиковых хомутов (стяжек). Этот метод популярен среди многих застройщиков, так как соединение можно сделать своими руками в считанные минуты. Если применяется гибкая проволока, то для соединения звеньев нужно использовать специальный инструмент. Пластиковые хомуты надежнее проволоки, но стоят дороже. Схема соединения аналогичная, только тогда приходится гнуть прутья под необходимым углом.
  3. Внахлест. Этот метод подразумевает соединение арматуры внахлест с дальнейшей фиксацией проволокой. Практикуется больше для горизонтальных поясов, сделанных из сетки, а внутри соединения используется вертикальный гладкий прут.

Любой из вышеперечисленных методов можно реализовать своими руками. При этом приходится гнуть металл, что сделать достаточно проблематично, учитывая жесткость арматуры и ее минимальный диаметр для горизонтальных поясов от 12 мм.

Способы и методы вязки арматуры для фундамента

При создании ленточного основания для частного дома, арматура для фундамента играет очень важную роль, она исключает возможность его деформации при сезонных подвижках грунта и обеспечивает целостность.

Каждый металлический каркас в ленточном фундаменте состоит из двух или более горизонтальных ярусов, которые скрепляются между собой поперечными прутьями (поперечины). Все элементы каркаса соединяют друг с другом при помощи электрической сварки или проволоки для вязки арматуры.

Расчет арматуры

Перед тем как приобрести нужное количество арматуры для каркаса, необходимо провести некоторые математические расчеты, которые помогут определиться с количеством материала.

Так же важно учитывать некоторые особенности, такие как:

  1. Арматура рифленая (металлические прутья с рёбрами) выдерживает большую нагрузку на горизонтальные конструкции, чем гладкая и обеспечивает лучшее качество сцепления с бетоном;
  2. При расчетах нужно учитывать, что каркас не должен упираться в опалубку, а находится на расстоянии 5-10 см от неё. Это позволит защитить металл от воздействия воздуха и влаги. Например, если ширина бетонной ленты фундамента составляет 60 см, то ширина каркаса будет 45-50 см;
  3. Гладкие прутья можно использовать в качестве поперечин для поддержания продольных ярусов.

Если планируется постройка одноэтажного дома, то расстояние между поперечными и продольными прутьями составляет примерно 50-55 см. Но если здание будет иметь два этажа или массивную мансарду, то это расстояние сокращается до 20-30 см, что существенно увеличивает расход материала.

Варианты связки прутьев арматуры

Для того чтобы связать все элементы металлоконструкции между собой, применяют монтажную проволоку диаметром 0,8 или 1,2 мм, которую предварительно нарезают на небольшие кусочки по 20-25 см. Монтаж арматуры для фундамента может производиться несколькими способами, в зависимости от применяемого инструмента:

  • вязальным крючком для арматуры, этот способ вязки описан ниже;
  • специальными хомутами. В этом варианте применяют специальные пластиковые или металлические хомуты одноразового пользования. Так обычно выполняется вязка стеклопластиковой арматуры для фундамента.

Перед тем как вязать арматуру для фундамента, необходимо обеспечить себя защитными перчатками и использовать только исправный инструмент.

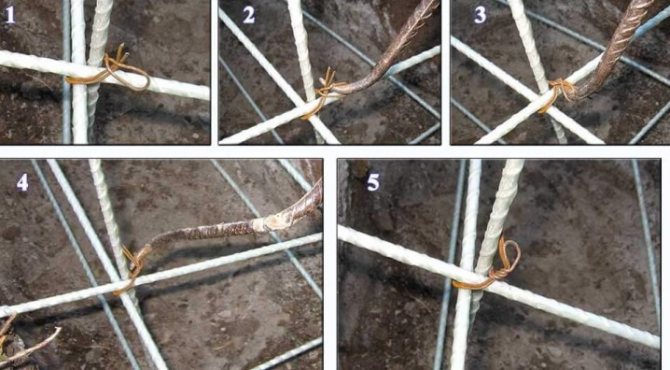

Пошаговый процесс ручной скрутки

Самым быстрым и распространённым методом в частном строительстве является вязка арматуры под ленточный фундамент при помощи специального вязального крючка для арматуры.

Для того чтоб всё сделать правильно и быстро, необходимо строго соблюдать приведённый ниже порядок действий:

  • проволока для вязки арматуры отрезается длиной в 20-25 см и складывается вдвое;
  • заводим проволоку под место соединения прутьев и вставляем крючок для вязки арматуры в петлю;
  • вторым концом проволоки обвязываем соединение арматуры и накладываем его на крюк;
  • затем вращаем вязальный крючок для арматуры по часовой стрелке, придерживая второй конец проволоки таким образом, чтобы концы сплелись между собой;
  • вынимаем крюк из петли и загибаем концы проволоки внутрь каркаса.

Используя этот несложный алгоритм действий, вязка арматуры для ленточного фундамента с помощью вязального пистолета происходит намного быстрее и эффективнее.

P.S. А на десерт предлагаю посмотреть видео-ролик: Вяжем арматурные каркасы шуруповертом

Вязание арматуры своими руками

При всем многообразии специализированного строительного инструмента, не все частные застройщики имеют возможность его купить или взять в аренду. Для вязки прутьев не требуется дорогостоящего инструмента, ее к тому же можно сделать своими руками.

Для этого необходимо приобрести стальную вязальную проволоку. Она достаточно гибкая и прочная, имеет диаметр 2—3 мм. Чтобы ее согнуть, придется использовать пассатижи или специально сделанный крючок, который впоследствии закручивается вокруг арматуры и фиксирует ее. Некоторые умельцы выполняющие армирование своими руками иногда используют шуруповёрт, как более простой и легкий способ вязки. Если вязать с помощью проволоки, то для этого потребуется:

    Один из вариантов вязки каркаса основания с применением крючка. Умельцы иногда используют шуруповерт, как более лёгкий способ вязки прутьев арматуры своими руками.

отрезать кусок проволоки длиной около 30 см. Можно и больше, если ее не жалко, но концы будут мешать (включая лишние отходы);

  • затем сложить проволоку пополам, чтобы увеличить жесткость и прочность;
  • согнуть её по диагонали вокруг арматурного соединения и сделать небольшую петлю;
  • в петлю установить крючок и равномерно, без лишних усилий, крутить по часовой стрелке, пока не станет тяжело оборачивать, или соединение станет достаточно прочным. Главное, не использовать силу, так как проволоку легко порвать и потом придется все начинать сначала;
  • концы проволоки отрезать плоскогубцами и выбросить.
  • В случае армирования столбчатого фундамента арматурный каркас можно согнуть и затем фиксировать на оголовках специальными зажимами. Некоторые производители уже поставляют металлические или деревянные сваи со специальными зажимными скобами и муфтами. В таком случае достаточно выгнуть прут и вставить его в скобу. Скобу зажать и сверху проварить, сделать все это можно своими руками, используя минимум инструмента. В случае применения гладкой арматуры процесс вязки более трудоемкий, так как крюки будут постоянно отгибаться и без подручного специализированного инструмента не обойтись, как и без сторонней помощи.

Материалы и инструменты, используемые для армирования

Поскольку арматурный каркас увеличивает устойчивость конструкции, принимая на себя значительную часть нагрузки, его качество приобретает основополагающее значение. Каркас формируется из соединенных между собой арматурных прутьев. Для вязки каркаса используются различные:

Типы арматуры

Производители предлагают арматуру, которую можно разделить по:

Материалу изготовления. Стальная арматура — классический, проверенный временем вариант; подразделяется на 6 классов по прочности, ее можно гнуть и сваривать. Композитная арматура содержит углеродные, базальтовые, стеклянные или арамидные волокна. Она более легкая, дешевая, не подвержена коррозии, не сгибается и не подлежит сварке.

Арматура с периодическим профилем отличается улучшенными характеристиками

Профилю. Арматура с гладким профилем чаще используется в качестве соединительных перемычек. Арматура с периодическим профилем имеет рельефную поверхность, которая улучшает сцепление с бетоном.

Материалы для соединения

Вязка арматуры под ленточный фундамент, схема которой может меняться, производится с использованием:

  • Вязальной проволоки.

    Надежная и распространенная технология соединения при помощи узла. Существуют разные схемы вязки.

  • Резьбовых и обжимных муфт

    (в местах механических стыков).

  • Металлических скрепок.

    Элементы арматуры соединяются без вязки узла.

  • Пластиковых хомутов и клипс

    (фиксаторов). Пластмассовые изделия обеспечивают простой и быстрый монтаж, устойчивы к коррозии. Их использование одобрено не всеми профессионалами.

Прутья композитной арматуры, скрепленные хомутом

Сварки. Процесс отличается быстротой, но сварные швы образовывают жесткое соединение, по плотности отличаются от основного металла и подвержены коррозии. При изменении нагрузки они лопаются и уменьшают прочность фундамента. Способ подходит для соединения стержней больших диаметров (на промышленных объектах); для получения качественного шва нужен сварщик высокой квалификации.

Типы инструмента для вязки арматуры

Вязка арматуры для ленточного фундамента считается практичнее сварки: прочность в узлах не снижается, не нужен квалифицированный сварщик, работа проходит прямо в опалубке (или рядом). Пространственный каркас из арматуры можно собирать как вручную (что нелегко делать руками в перчатках), так и с помощью инструмента. Для вязки используют:

Вязальный пистолет. Самый быстрый способ. Пистолетом неудобно пользоваться в труднодоступных местах; к тому же он расходует много проволоки. Его главный недостаток — цена. Модели ведущих производителей стоят порядка 30000 руб., китайского пистолета хватит на 1 фундамент.

Профессиональный инструмент — пистолет для вязки арматуры

  • Крючок для вязки.

    Похож на изогнутый и обточенный гвоздь с рукоятью вместо шляпки. Его нередко используют как насадку, зажимая в патроне шуруповерта. Промышленность выпускает винтовые крючки — эффективные в работе, но замедляющие процесс вязки (оставляют длинные хвосты).

  • Народные средства.

    Если объем работ небольшой и инструментом не запаслись, используют плоскогубцы или изготавливают крючок из подходящего гвоздя. Качественный результат невозможно получить, используя самоделку; такой подход неизменно скажется на прочности конструкции.

Об армировании мелкозаглубленного ленточного фундамента на видео:

Обвязка арматуры для фундамента по всем правилам

Вязать арматуру вполне реально, используя подручные средства. Но стоит отметить, что правильное связывание прутьев между собой не гарантирует соблюдение всех строительных норм и качественного монтажа. Так как схема вязки каркаса зависит от типа фундамента, его размеров, толщины и типа используемого материала. Поэтому нужно учесть несколько ключевых правил:

  1. Если в качестве арматурного каркаса будет использоваться сетка, тогда обвязку нужно делать внахлест.
  2. Учитывая тип и сечение арматуры, необходимо рассчитать длину перепуска в местах соединения.
  3. Гнуть прутья нужно строго под определенным углом и равномерно.
  4. Учитывается марка бетона и условия работы в месте соединения. Минимальная длина перехлеста не менее 25 см.

Если армирование проводится на высоте от 3 метров, тогда без строительных лесов или подмостки не обойтись. Технология обвязки получается более сложная, ввиду существующих правил безопасности при высотных работах. Обвязка проводится в три этапа:

  1. Сначала подготовить арматуру, подвязать к ней стропы.
  2. Поднять на необходимую высоту, выровнять и уложить в пластиковые направляющие.
  3. Связать прутья по любой перечисленной технологии.

Высотные работы нужно проводить только с несколькими рабочими одновременно, обеспечить страховку и контролировать процесс подъема прутьев с дальнейшей их установкой на указанные места. Делать это своими руками без страховки категорически запрещено.

Стоимость обвязки относительно невысокая, так как мастера могут обработать несколько квадратных метров каркаса за час. А при применении специальных вязальных инструментов, еще быстрее. А качество вязки прутьев и соответствие всем строительным нормам они гарантируют, тем более что гнуть прутья будут специальными щипцами.

Обвязка арматуры ленточного фундамента – Фундамент своими руками

Фундамент – основная часть любого дома. От того, каким будет основание, во многом зависит его эксплуатационный срок, а значит, комфортное проживание его жильцов. Возвести прочный и надежный дом можно, только зная, как вязать арматуру при строительстве основания постройки.

Пошаговая инструкция

Начало правильного армирования ленточного фундамента

Для выполнения работ используется горячекатаная сталь периодического профиля классов А3 и высокопрочная проволока Вр. Выбор диаметров зависит от предполагаемой (проектной) нагрузки на основание. Монтажные работы ведутся непосредственно на строительной площадке.

После закупки и доставки материала на объект строительства, с ним необходимо сделать следующее:

  • разложить по диаметрам;
  • очистить от грязи;
  • выровнять стержни (если требуется);
  • нарезать заготовки заданного размера.

Укладка готового арматурного каркаса

Прежде чем приступать к монтажу блоков из арматуры, необходимо установить опалубку. Далее устанавливается два пояса: нижний (над землей) и верхний. Каждый слой заливается бетоном.

Сам процесс выполнения работ состоит из следующих стадий:

  • вбить в грунт фиксаторы (куски стержней) в нижней части фундамента для образования защитного слоя бетона;
  • последовательно, уложить все блоки каркасов;
  • все стыки узлов соединить вязальной проволокой;
  • провести выверку установленных элементов.

Вязка стального остова

Оптимальным вариантом считается ленточный фундамент, армированный по прямоугольнику или квадрату. Это объясняется возможность легко определить и установить оси. Вязка – процесс трудоемкий, но считается эффективным.

Работы производятся, вручную, с помощью специального крючка или плоскогубцами.

Для большей устойчивости, армирующий каркас соединяют клеточкой, при этом углы располагают под углом 90 градусов.

Режется кусок проволоки, длинной до 30-50 см, складывается по центру и прикладывается к месту соединения. Затем, в образовавшуюся петлю, продевается крючок, в нее вводятся концы прутьев, которые впоследствии выворачиваются до упора, образуя прочное скрепление.

Существует другой способ вязки – с помощью механических инструментов: шуруповерта (специальная насадка) и электрического крючка. В данном случае технологический процесс значительно ускоряется.

Сложнее выполнять работы по армированию на торцах фундамента. Здесь желательно использовать гнутые прутья, которые надежно соединяют примыкающие. Заготовки крепят в блок посредством жгутов (хомут), а в местах стыка монтируются усиления (П или Г- образной формы).

Полезные советы и рекомендации по тому, как вязать арматуру в ленточном фундаменте

Следует особое внимание уделить армированию углов здания, т.е. на этих участках основание несет нагрузку в несколько направлений. Чтобы избежать попадания влаги, стержни не должны соприкасаться близко с опалубкой и грунтом. Для изготовления изделий применяется металл высокого качества, без ржавчины и не бывший в использовании. Не рекомендуется «доращивать» уже готовый каркас

На любое дополнение должен быть расчет. Требуются практические навыки для вязки арматуры. В процессе работы можно чередовать разные способы соединения узлов каркаса. Вязать арматуру только при наличии нахлестов.

Зачем гнуть арматуру

Создание угловых соединений простым пересечением прямых элементов является технологической ошибкой. Такие конструкции не укрепят, а ослабят фундамент, поспособствуют его расслоению.

Верным решением будет согнуть стыкующиеся прутья и уложить их внахлест. Размер такого углового нахлеста делается не меньше 80 см.

Место изгиба должно быть округлым, а радиус закругления составлять примерно 10–15 диаметров конструкции.

Гнутые арматурные прутки используют и в качестве соединений тех конструкций, на которые действуют силы растяжения и сжатия: лапки, крюки, хомуты, скобы, крепежные элементы.

Покупные устройства для сгибания

Решили залить фундамент самостоятельно? Сгибать прутки для армирования лучше профессиональным инструментом.

Таких устройств предлагается на рынке немало. Выбор подходящего зависит от следующих факторов:

  • Диаметр прутков;
  • Наличие механического привода;
  • Стоимость устройства;
  • Объем предстоящих работ.
  • Устройства с механическим приводом, имеют вертикальный вал, на который надет диск. На его поверхности закреплены два «пальца» — центральный и гибочный. Используйте ролик для сгибания прутка. Он зафиксирован на стойке прибора.

    Все механические устройства разделяют на три группы. Они могут:

    • Сгибать легкие элементы (от 0,3 до 2 см диаметром);
    • Работать с тяжелой арматурой (2–4 см);
    • Гнуть сверхтяжелые арматурные детали (до 9 см).

    Станки отличаются мощностью и производительностью, но последняя категория предполагает возможность сгибания сразу нескольких прутков.

    Существуют и универсальные модели, сгибающие арматуру от 3 до 9 см. А оборудование с гидравлическим приводом позволяет создать сложные конструктивные элементы вплоть до металлических колец.

    Стационарные и переносные устройства для сгибания вручную также представлены в ассортименте. Популярностью пользуются трубогибы, позволяющие сгибать пруток диаметром до 1,4 см. Такой инструмент несложно закрепить на верстаке, но большие объемы работ прибор не осилит.

    Выбирайте устройства с учетом необходимых изгибов и используемой арматуры. Чтобы результат работы получился качественным, важна правильная настройка станка.

    Делаем самодельное приспособление

    Оборудование можно изготовить и в домашних условиях с учетом диаметра арматуры. От этого зависят и габариты устройства, и расстояние между деталями.

    Металлическую станину требуется закрепить на полу мастерской, приделав ей ножки. Если устройство негабаритное, его основу крепят болтами к верстаку.

    К станине приваривают упорный штырь и поворотную платформу. Первую деталь можно сделать из простого металлического уголка. На поворотной платформе закрепляют центральный и изгибающий «пальцы». Поворот платформы во время сгибания осуществляется с помощью рычага.

    Правильные способы

    Прочностные характеристики прута сохраняет только холодный метод сгибания.

    Сгибание арматуры на станке:

    • Закрепить пруток между упорным и центральным элементами приспособления;
    • Подвинуть поворотный диск до упора, заранее настроенного на получение нужного угла;
    • Следить, как изгибающий «палец» движется по наружной стороне формируемого изгиба, чтобы не возникало заломов;
    • Тонкие арматурные прутки (до 0,8 см) иногда гнут вручную, но это травмоопасно и не даст качества. Для разового сгибания можно использовать две трубы. Одну из них надо закрепить, забетонировав или закопав в землю, а вторую использовать как рычаг.
    Рейтинг
    ( 1 оценка, среднее 5 из 5 )
    Понравилась статья? Поделиться с друзьями:
