Фундамент под душ на даче – краткий обзор разных видов конструкций

17 Февраль 2020 Стройэксперт Главная страница » Фундамент » По объекту строительства


Фундамент для летнего душа

Обустройство летнего душа на даче не составляет большого труда. А это место очень популярно среди дачников, которые получают возможность насладиться освежающим душем в жаркие дни. При правильном возведении конструкции, душ гарантирует удобство использования и долговечность строения.

Фундамент для душа на даче должен соответствовать минимальным техническим требованиям для того, чтобы выдерживать постоянное воздействие воды. Перед возведением основания следует определиться с местом, где будет расположен душ. Это определяется по нескольким критериям:

  1. Подход к душу.
  2. Подведение воды и организация водоотвода.
  3. Отсутствие помех в виде соседних строений.

Особенно популярна конструкция, в которой вода нагревается на солнечных лучах, а заливается в бак с помощью отводного шланга.


Критерии фундамента для летнего душа

Фундамент под душ возвести не сложно. Для этого человеку потребуется следующий перечень инструментов:

  1. Лопата и прочие инструменты для рытья котлована.
  2. Бетономешалка или специальная емкость для приготовления раствора.
  3. Гидравлический уровень для контроля геометрических параметров.
  4. Шнур для закрепления уровня фундамента.
  5. Ножовка.
  6. Дрель.
  7. Мастерок.

В качестве материалов для летнего душа потребуются:

  1. Деревянный брус.
  2. Цемент.
  3. Песок.
  4. Щебень.
  5. Столбы и трубы из металла.
  6. Доски для установки опалубки.
  7. Крепежные элементы.

Фундамент для дачного душа не будет испытывать серьезных нагрузок, поэтому его возведение не требует особых усилий и точности. В стандартном виде фундамент для душа возводят за 1 день и дают минимальное время на застывание смеси.

Влияние конструкции на тип основания

Фундамент для дачного душа подбирается исходя из веса конструкции и степени капитальности постройки. Поэтому сперва следует разобраться в том, какой душ вообще может быть устроен на дачном участке, а уже потом переходить к строительству фундамента.

В общем случае на даче может использоваться один из следующих типов душа:

  • душ-топтун – самый простой вариант. В этом случае достаточно емкости с водой (которая может устанавливаться на уровне земли) и символического каркаса, он обшивается деревянными планками или просто занавешивается непрозрачной пленкой. Говорить о каком-либо фундаменте просто нет смысла, вес каркаса не превышает 10-20 кг, а главный недостаток конструкции – зависимость от погоды, подходит только для периодического посещения дачи;

Простейший дачный душ

Обратите внимание! Свое название душ – топтун получил за то, что необходимое давление создается за счет усилий человека, принцип действия похож на автомобильные насосы.

  • душ на стойке – основное отличие от предыдущего варианта заключается в том, что подача воды может быть организована либо от водопровода, либо от бака с водой, установленного на крыше душевой кабинки. Если подача воды организована от водопровода, то можно обойтись без серьезного фундамента, а вот во втором случае без этого уже не обойтись. Вес бака с водой грунт может и не выдержать, кабинка перекосится и завалится;

Для такой конструкции серьезный фундамент не нужен

  • также обязательным считается фундамент для душа на даче в случае, если душ строится из кирпича. Конечно, придется повозиться, зато пользоваться им можно будет не только жарким летним днем.

Без фундамента в этом случае не обойтись

Сток и септик (отстойник)

Перед установкой каркаса продумайте систему стока вод. Септик не рекомендуется размещать под кабинкой, иначе скоро там появится неприятный запах. Это же касается и прямого сброса воды в почву под душ, иначе пойдут проблемы с разрушением грунта.

Септик или обычную ямку–отстойник оборудуйте в нескольких метрах от кабинки, соединив их сливной трубой и канавкой, укрытой пленкой, рубероидом и пр. Сток воды под душем делайте с уклоном в сторону траншеи или отстойника. Также можно использовать специальный поддон, от которого при помощи шланга отводить воду в сторону. Будет хорошо, если поблизости растут растения, которые сильно впитывают влагу.

Виды фундаментов

Под дачный душ можно порекомендовать несколько вариантов:

  • столбчатый;

Обратите внимание! Столбчатый фундамент часто путают со свайным, конструкция их очень похожа, но отождествлять эти понятия не совсем правильно. Дело в том, что сваи могут использоваться на слабых грунтах, а вот столбчатый вариант применяется только на грунтах с хорошей несущей способностью. Но дачный душ – конструкция простенькая, поэтому такая неточность простительна.

  • столбчатый с бетонным ростверком;
  • ленточный;
  • сплошной – используется достаточно редко.

Легкая конструкция установлена на бетонную плиту

Что касается столбчатого фундамента, то представить его можно как несколько бетонных столбов, размещенных по периметру душевой кабинки. Поверху можно просто закрепить деревянный брус (аналог нижней обвязки в каркасном строительстве) и уже потом переходить к постройке надземной части.

Допускается поверху столбы объединить бетонным ростверком. Такая конструкция будет намного проще и вполне способна выдержать нагрузку от кирпичных стен капитальной постройки.

Ленточный фундамент для душа своими руками благодаря большей площади подошвы подходит для слабых грунтов. Главным недостатком можно считать повышенный по сравнению со столбчатым фундаментом объемом земляных работ.

Выбор места

Кабинка душа из дерева должна располагаться на солнечном, хорошо продуваемом месте. Постоянная влажность требует быстрой сушки досок иначе конструкция покроется плесенью и сгниет.

Что учитывают:

  1. Отсутствие высоких деревьев.
  2. Достаточная высота, чтобы бак нагревался на солнце.
  3. Хорошая продуваемость участка, где стоит душ.
  4. Возможность обустройства ямы для слива или дренажной системы.

Важно! Даже легкая тень от ближайшего строения или дерева в разы снижает нагрев воды в баке. Поэтому летний душ для дачи, изготовленный своими руками, устанавливают на открытом, хорошо освещенном месте.

Технология устройства фундаментов разного типа

Порядок устройства фундаментов разных типов довольно сильно отличается, равно как и трудозатраты на их возведение. Поэтому технология возведения каждого из упомянутых типов будет рассмотрена отдельно.

Свайные и столбчатые фундаменты

Еще перед тем как приступать к устройству основания нужно с проекта вынести контуры душа в натуру. Обычно размеры конструкции не превышают 2,0х2,0 м, так что сделать это можно с помощью обычной бечевки и рулетки, а углы наметить металлическими шпильками.

Схема выноса контуров душа в натуру

Шаг между отдельными сваями можно принять 1,0 – 1,5 м, так что в зависимости от размеров будущей кабинки может понадобиться либо их установка только в углах, ибо еще по 1 свае будет размещено по центру каждой стены.

Для облегчения работ очень удобно использовать в качестве несъемной опалубки обычные асбоцементные трубы. В таком случае земляные работы намного удобнее и практичнее будет выполнять с использованием не лопаты, а ручного бура, который позволит буквально «высверлить» в земле отверстия под трубы.

Ручной бур

Дальнейшая инструкция к выполнению работ будет выглядеть так:

  • на дно каждой ямки не лишним будет уложить песчано-гравийную подушку (слой песка, а сверху – слой щебня). При глубине ямы порядка 1,1-1,5 м толщина каждого слоя может составлять 10-15 см. Каждый из слоев обязательно нужно тщательно уплотнить, смочив перед этим водой;

Обратите внимание! Поверх слоя щебня укладывается кусок обычного рубероида или другого гидроизолирующего материала, это необходимо для того, чтобы вода из бетонной смеси не ушла слишком быстро.

  • затем в подготовленные ямы устанавливается опалубка (асбестоцементные трубы) и фиксируется, чтобы при заливке бетона она не перекосилась;

В разрезе фундамент будет выглядеть примерно так

  • также нужно не забыть об арматурном каркасе, причем недостаточно просто воткнуть пару металлических штырей, нужно соорудить полноценный каркас. Учитывая то, что планируется постройка обычного душа, отдадим предпочтение вязаному каркасу. На диаметр сваи порядка 20 см достаточно будет 6 арматурных прутьев диаметром 12 мм, в одно целое объединяем их, связывая обычной проволокой (отсюда и название);

Схема простого арматурного каркаса

  • после этого уже можно заливать бетон в трубы, использовать крупный щебень не рекомендуется – он может застрять между арматурными прутьями.

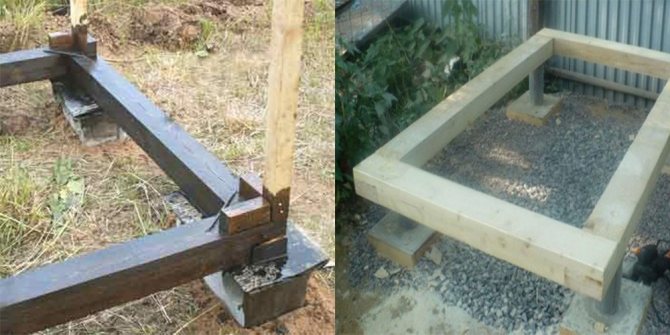

Если планируется укладка деревянного бруса поверх свай (нижняя обвязка), то в верхней части сваи нужно закрепить короткий арматурный стержень так, чтобы часть его (примерно 10-15 см) возвышалась над поверхностью бетона. Он пригодится при укладке брусьев, в них можно будет высверлить отверстие и буквально нанизать на него, прочность соединения гарантирована.

Схема крепления бруса обвязки к бетону

В случае, когда фундамент летнего душа планируется столбчатым, порядок работ остается почти таким же. Отличие заключается в том, что ямы точно придется копать вручную.

Сам же фундамент представляет собой отдельные столбы (для их возведения может использоваться обычная кирпичная кладка). Для уменьшения расхода материала он может иметь ступенчатую форму, то есть нижняя часть имеет большие размеры в плане (для более равномерного распределения нагрузок на основание).

Варианты столбчатого фундамента

На дне ям под столбы точно так же устраивается гравийно-песчаная подушка, а при устройстве самих столбов оставляются арматурные выпуски для крепления брусьев обвязки. Отдельно стоит выделить фундаменты, в которых используется бетонный ростверок. Такая конструкция может использоваться, например, при строительстве кирпичного душа.

В таком случае работы выполняются в 2 этапа:

  • сперва бетонируются сами сваи, при этом должны быть обеспечены арматурные выпуски всех прутьев каркаса;
  • затем сооружается деревянная опалубка и бетонируется ростверок. Такой тип фундамента отличается большей надежностью, но и трудоемкость его повыше, так что порекомендовать его можно только под капитальный душ.

Строение столбчатого фундамента с ростверком

Ленточный фундамент

Если не учитывать больший объем земляных работ, то его можно считать оптимальным вариантом под капитальную постройку из кирпича или бетонных блоков.

Ленточный фундамент под летний душ своими руками устраивается в такой последовательности:

  • выносится контур душа в натуру и по периметру роется котлован шириной чуть больше, чем ширина будущей стенки. Что касается глубины, то нужно превысить глубину промерзания грунта для данного региона, обычно 1,0 м хватает;

Один из вариантов ленточного фундамента

  • арматурный каркас потребуется посерьезнее. В нижней части (растянутая зона) рекомендуется использовать арматуру A-III диаметр 12 мм, остальные стержни не буду испытывать серьезных нагрузок, поэтому можно использовать меньший диаметр;

Варианты армирования ленточного фундамента

  • по краям вырытой траншеи устанавливается опалубка из деревянных досок высотой примерно 30-40 см. Обрез фундамента должен возвышаться над земной поверхностью;
  • бетонирование выполняется за 1 заход, идеальным вариантом можно считать дополнительно уплотнение смеси вибратором, но этот инструмент есть далеко не у всех. Поэтому можно порекомендовать просто не использовать слишком крупный заполнитель для того, чтобы во время бетонирования не образовывались пустоты в фундаменте.

На фото – бетонирование завершено

По сравнению с уже рассмотренными видами фундаментов на ленточный пойдет больше материала, а значит – его цена будет выше, чем у свайного или столбчатого. (См. также статью Канализация для душевой кабины: особенности.)

Плитный фундамент

Вообще-то такой тип фундамента используется главным образом при строительстве домов, когда нужно большую нагрузку распределить по большой площади. Для устройства душа на даче этот вариант нельзя назвать рекомендованным.

Основное отличие заключается в том, что бетонироваться будет вся площадь, которую будет занимать душ.

Основные этапы остаются прежними:

  • выносятся контуры душа;
  • роется котлован. Глубина его не обязательно должна быть ниже глубины промерзания. Толщина плиты будет составлять примерно 15-20 см, также нужно предусмотреть устройства 2 слоев из песка из щебня примерно такой же толщины. Так что с учетом песчано-гравийной подушки толщина составит примерно 60 см;

Структура идеального плитного фундамента

  • перед бетонированием на слой гидроизоляции для душа обязательно укладываются арматурные стержни. Нижняя часть будет работать на растяжение, поэтому и армирование здесь очень важно.

По части трудозатрат такой тип фундамента намного превосходит все вышеперечисленные. Именно поэтому под душ его используют сравнительно редко.

Размеры кабинки

Душ планируйте сравнительно просторным, чтобы в нем можно было не только удобно двигаться, но и расположить там полотенца, халаты, шампунь и иные банные принадлежности.

Общая высота кабинки обычно берется 2,3-2,5 м, высота от пола до лейки душа – 1,9-2,0 м. При этом длину и ширину кабинку проектируйте исходя из габаритов человека, но со стороной не менее чем 1 м. Ширина душа должна немного превышать «глубину».

Наиболее удобными считаются параметры душевой кабины 1,6*1,0*2,5 м, а также 1,9*1,4*2,5 м.

Кстати, можно спланировать душевую, состоящую из двух секторов: раздевалки и собственно места для купания, которое отделяется шторкой и порожком.

В завершение

Любая постройка требует надежного и прочного фундамента. В предложенном материале основной упор сделан на фундамент под более-менее капитальный душ, упрощенные варианты, вроде вкапывания деревянных столбов не рассматривались ввиду своей недолговечности.

На видео в этой статье рассматриваются особенности фундаментов разных типов. И хотя обзор в ролике сделан применительно к строительству домов, конструкция фундамента не меняется при его использовании для душа.

Понравилась статья? Подписывайтесь на наш канал Яндекс.Дзен

Каркас и обвязка

Само собой, в качестве опор можно забетонировать высокие металлические столбы до самого верха кабинки вместо каркасных брусьев, однако с металлом труднее работать, да и стоит он дороже.

Чтобы каркас был устойчивым, используйте для его монтажа крепкий обтесанный деревянный брус 10*10 см. Обработайте бруски водоотталкивающим средством – благодаря этому дерево прослужит гораздо дольше.

Сначала прикрепите бруски на болты к наголовникам труб, обвязав их по периметру — это будет нижняя рама будущего каркаса.

Теперь отдельно, на земле, смонтируйте верхнюю раму и закрепите к ней по углам 4 стойки на болты, гвозди и металлические угольники. Затем прихватите вертикальные брусья к нижней раме, уже установленной на фундамент. В итоге все оси вашей конструкции должны совпадать.

Приступайте к перевязке уже внутри самой кабинки. Начинать следует из досок пола, при этом бруски нижней перевязки фундамента используются в качестве лаг для напольного настила. Между досками пола при необходимости оставьте щели для стока воды.

Чтобы конструкция была надежной, по диагонали боковых стоек обязательно приделайте деревянные распорки-укосы в толщу будущих стен (не в накладку).

Обшивка дачного душа

Закончив монтаж каркаса, вы можете приступать к его обшивке металлопрофилем с трех сторон. Крепится металлический профиль к созданному каркасу саморезами или заклепками, которые располагаются через две волны. Саморежущие винты ввинчиваются ровно и в низ волны, в противном случае возможна их коррозия.

ОБРАТИТЕ ВНИМАНИЕ! Лучшим крепежным элементом для дачного душа являются кровельный саморежущий винт с шайбой из смовулканизирующейся резины. Выбирая длину крепежных элементов, следите за тем, чтобы они не «прошили» насквозь поперечины обвязки. После окончания крепления листов металлопрофилем покройте обвязку водостойкой краской или специальным герметиком.
