Выбор материалов для стеновой опалубки и особенности монтажа конструкции


Итак, что такое опалубка стен? Ей называют несложную конструкцию, состоящую из некоторого количества наборных панельных блоков. Данные составляющие просто крепятся в необходимом положении на конкретной высоте и нужны для удержания смеси бетона, пока он полностью не высохнет.

Новый вид опалубки

За последние годы увеличились объемы монолитного строительства, из-за этого стеновая опалубка стала самым нужным и востребованным вспомогательным материалом. Популярность монолитные постройки смогли получить благодаря скорости возведения, отличной прочности, возможности сэкономить на материалах. Высокую надежность сделанной постройки в большинстве случаев определяет опалубка.

Любая форма состоит из таких элементов:

  • несущая рама;
  • крепежные элементы;
  • панель;
  • ребра жесткости.

Из каких материалов может быть выполнена съемная опалубка

— Стальная. Отличается высокой механической прочностью и способностью справляться с самыми серьезными нагрузками. Опалубка из стали получила широкое распространение при масштабном строительстве и способна выдерживать свыше 200-та рабочих циклов. Единственным недостатком является значительная масса конструкционных элементов, подразумевающая использования крана в процессе сборки и разборки.

Съемная опалубка — стальная опалубка стен
Съемная опалубка — стальная опалубка стен

— Алюминиевая. Применяется в процессе заливки небольших конструкций. Связано это со слабой сопротивляемостью алюминия деформациям под высокими нагрузками. Небольшой вес алюминиевой опалубки позволяет без проблем устанавливать ее вручную.

Съемная опалубка — алюминиевая опалубка стен
Съемная опалубка — алюминиевая опалубка стен

— Деревянная. Самый популярный вид опалубки в частном строительстве. Деревянная опалубка отличается очень низкой себестоимостью и вполне может быть изготовлена самостоятельно. В качестве основного материала при ее сборке выступают обычные доски и фанера. Стоит отметить, что при сборке щитов с использованием фанеры, следует уделять особое внимание размерам заливаемой конструкции. При большом объеме бетона фанера может не выдержать давление и разрушиться.

Съемная опалубка деревянная
Съемная опалубка деревянная

— Композитная. Ввиду высокой стоимости, оправдана только при многократном использовании. Отличается надежностью, прочностью, скромной массой и простотой в установке. Пластиковые конструкционные элементы легко и быстро очищаются от остатков бетона. Это сокращает время и сложность подготовительных работ перед следующей заливкой.

Съемная пластиковая опалубка
Съемная пластиковая опалубка

Изготовление композитных плит

Плита из сталебетона, несущим элементом которой служит профнастил, носит название композитной. Профнастил повышенной жесткости несет функциональную нагрузку дополнительной арматуры, выдерживая давление железобетонной смеси на поверхность перекрытия. Сечение прута каркасной арматуры в этом случае допустимо уменьшить, снижая себестоимость изготовления плиты.


Устройство композитной железобетонной плиты с несъемной опалубкой из профнастила

Главным показателем использования марки профнастила для композитных плит служит высота гофры. Указанный параметр позволяет использовать меньшее количество несущих балок, устанавливать их на большем расстоянии друг от друга. Короткий пролет допускает применение профилированной стали меньшей высоты волны для создания композитных плит перекрытия, стоимостью ниже супер несущих. Максимальная длина стального листа профильного исполнения составляет двенадцать метров.

Крепление профнастила при изготовлении композитного перекрытия производится в каждую волну для создания большей прочности основанию. Оптимальное количество поддерживающих колонн достигает трех. Две опоры могут не выдержать нагрузки монолита железобетона, что приводит к прогибу и деформации всей конструкции. Изготавливая композитные плиты металлопрофильного основания, изначально создается поверхность потолка заданного цвета. Разнообразие полимерного покрытия дает широкие возможности дизайну конструкции.

Разновидности съемной опалубки

В зависимости от конструкционного исполнения и сферы применения, выделяют несколько разновидностей опалубочных систем. Рассмотрим основные из них:

  • Скользящая. Назначение – поярусное бетонирование при строительстве многоэтажных сооружений. Характерной особенностью данного вида опалубки является возможность ее подъема вверх с помощью электромоторов по мере застывания бетона.
  • Переставная. Отличается своей универсальностью и собирается из металлических щитов. Фиксация конструкционных элементов выполняется с помощью трубок и шпилек. После схватывания бетонной смеси, крепежи и щиты демонтируются и их можно использовать для повторных заливок. Все крепежные отверстия обязательно цементируются.
  • Подвесная. Собирается из балок, стоек и щитов. В качестве материала при изготовлении щитов может использоваться фанера, сталь или пластик. Все щиты максимально плотно фиксируются друг к другу и подвешиваются на балках или стойках. Опалубка подвесного типа получила широкое распространение при заливке чердачных и межэтажных перекрытий, а также лестничных пролетов.
  • Объемная. Была специально разработана для бетонирования крупногабаритных горизонтально расположенных конструкций. Часто применяется при одновременной заливке перекрытий и стен либо водостоков. Перемещение опалубки после застывания бетона осуществляется посредством колесных опор либо роликов. Для обустройства фундаментов используют объемную опалубку с П-образными секциями.
  • Блок-формы. Имеет вид каркасной конструкции, используемой для отливки изделий как в вертикальной, так и горизонтальной плоскости. Как правило, с помощью блок-форм осуществляется изготовление лифтовых шахт, объемных элементов стен, колонн и прочих родственных конструкций. Демонтаж данной опалубки выполняют при помощи домкратов.

Обращаем ваше внимание, что опалубочные системы также принято классифицировать на мелкощитовые и крупнощитовые.

Мелкощитовые подходят для заливки небольших монолитных конструкций из бетона. Ввиду небольшой массы они легко собираются вручную без привлечения спецтехники.

Крупнощитовая опалубка используется при строительстве больших сооружений. В процессе ее сборки задействуется строительная техника. Она рассчитана на высокие механические нагрузки. Нередко габаритные размеры щитов соответствуют размерам бетонируемой конструкции.

Крупнощитовая съемная опалубка стен фото
Крупнощитовая съемная опалубка стен фото

Мелкощитовая съемная опалубка стен фото
Мелкощитовая съемная опалубка стен фото

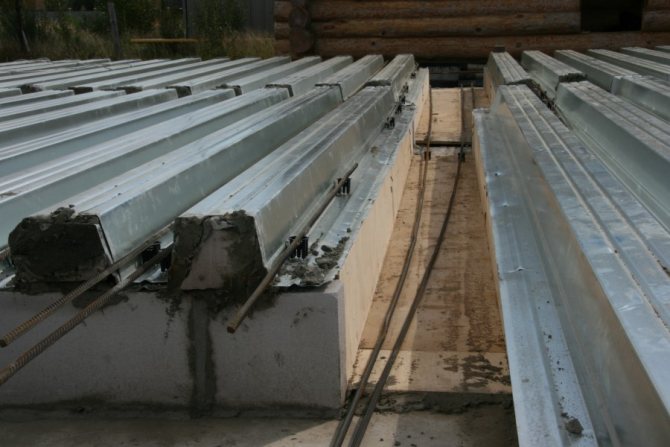

Профнастил для опалубки перекрытий — использование при создании плоской кровли

Несущий профнастил используют в качестве опалубки при монтаже междуэтажных перекрытий и плоских кровель. Применяемый для этих целей профилированный лист имеет высоту профиля более 44 мм и обычно усиливается дополнительными ребрами жесткости для увеличения его несущей способности.

При устройстве плоских кровель, на поверхность профлиста укладывается слой пароизоляции, утеплитель и гидроизоляция. После этого выполняется разуклонка из армированной цементной стяжки. Такие кровли часто используют при строительстве большепролетных зданий развлекательных и спортивных сооружений, а также крупных торговых комплексов. Кроме того, у многоквартирных жилых зданий также практически всегда плоская кровля, что связано с необходимостью обслуживания вентиляционных шахт и других структурных составляющих дома.

Плоская зеленая кровля для жилого дома

Для индивидуального жилого строительства плоская крыша используется много реже. В основном, подобные проекты связаны с организацией на такой крыше небольшой зоны отдыха, включая зеленые насаждения. В этом случае использование профлиста для опалубки перекрытий оправдано вдвойне — высокая несущая способность профнастила позволяет с легкостью выдерживать не только массу земли и зеленых насаждений, но и водных объектов вроде искусственных прудов или бассейнов.

Полезная статья? Сохраните ее в соцсетях, чтобы не потерять ссылку!

Наверх ↑

Коллектив oprofnastile.ru

Читайте по теме:

Утепление чердачного перекрытия частного дома

Утепление чердачного перекрытия: советы, схемы, материалы. Подробные пошаговые инструкции, как утеплить чердачное перекрытие и по деревянным балкам, и по железобетонной плите.

Какими характеристиками должна обладать съемная опалубка?

  1. Низкая адгезия к бетонной смеси. Те части конструкции, которые будут непосредственно контактировать с бетоном, должны обладать как можно более низкой адгезией. В противном случае, опалубку будет сложно снимать и чистить для дальнейшего использования.
  2. Высокая прочность. Все конструкционные элементы должны выдерживать повышенные механические нагрузки. Большая масса бетона способна деформировать опалубку. Это, в свою очередь, грозит лишними финансовыми затратами и потерей времени.
  3. Отсутствие щелей в местах стыков. Все конструкционные элементы должны идеально прилегать друг другу во избежание утечек бетонной смеси. Щели следует устранить до процесса заливки.
  4. Надежность соединений. В съемной опалубке крайне важна прочность замков и их простота. Это влияет на надежность всей конструкции и скорость ее сборки.

Некоторые базовые решения

Не столь важно, из какого именно материала выполняется опалубка, желательно при ее изготовлении своими руками соблюдать некоторые требования, а именно:

  • Изготовленный каркас, должен иметь достаточную прочность и хорошо фиксироваться на нужной позиции.
  • Все элементы сборной конструкции, должны максимально точно подгоняться. В данном случае, допускаются лишь минимальные зазоры. Это касается возводимых каркасов не только для фундамента, но и для стен.
  • Конструкция по всей своей площади, должна выдерживать максимальные нагрузки, которые будет оказывать жидкий бетонный раствор.
  • Желательно, чтобы съемная конструкция, обладала наименьшей адгезией с раствором бетона.
  • Если вы планируете использовать каркас не один раз, то он не должен иметь каких-либо деформаций или повреждений.

Сфера применения

Сфера применения съемной опалубки в монолитном строительстве практически не ограничена. В зависимости от ее конструкции, мастера имеют возможность создавать бетонные изделия самых разнообразных форм и размеров. Как говорилось ранее, с помощью опалубочных систем можно заливать фундаменты, возводить стены зданий в многоэтажном строительстве, изготавливать перекрытия, колонны, и лестницы. Также без опалубки не обойтись в процессе строительства тоннелей, монолитных частей трубопроводов, а также формировании объектов сложной криволинейной формы. К примеру, куполов церквей и мечетей.

Стоит отметить, что при проведении работ в холодное время года, опалубочные системы способны защищать бетон от разрушающего воздействия низких температур.

Съемный вариант каркаса

Такая разновидность опалубки применяется более часто. При этом, конструкция демонтируется сразу же после того, как возникнут первые признаки схватывания бетонного раствора. При помощи съемных каркасов, можно формировать не только фундамент, но также и регулировать возведение стен для многоэтажных построек и множества других строительных конструкций.


Далее стоит рассмотреть, какие материалы можно применять для изготовления подобных каркасов:

  • Массивы из дерева различных пород.
  • Спрессованная древесина, или как ее еще называют фанера.
  • Листы из металла. Чаще всего в этом случае используется сталь.
  • Формы или листы из алюминия.
  • Разнообразные скомбинированные материалы.
  • Кроме вышеперечисленных материалов, в последнее время, достаточно часто опалубка выполняется из поливинилхлорида.

Важно:

Листы из металла применяются для формирования каркасов массивных конструкций. В данном случае, для крупногабаритных конструкций более целесообразно применить монолитный каркас, чтобы избежать каких-либо дальнейших сложностей.

Для возведения фундамента, чаще всего используется деревянная опалубка, которую изготовить достаточно просто своими руками. Здесь могут использоваться доски, бруски или фанера.

Плюсы и недостатки съемной опалубки

Одним из ключевых преимуществ является возможность многократного использования. Это делает разборные опалубочные системы очень популярными среди профессиональных строителей, так как позволяет существенно сократить бюджет строительных работ. Качественные системы могут спокойно выдерживать 100-200 и более рабочих циклов!

Немаловажным достоинством является и возможность отливки бетонных изделий сложной геометрической формы. В частности, съемная опалубка – это идеальный вариант для изготовления лестниц, колонн, туннелей, арок и пр.

Благодаря продуманной системе креплений, сборка и демонтаж опалубки занимают минимум времени. За счет низкой адгезии бетона к конструкционным элементам, их чистка перед повторным использованием достаточно проста.

Опалубочные системы изготавливаются в соответствии с ГОСТ. Это позволяет без проблем заменять вышедшие из строя конструкционные элементы, увеличивая рабочий ресурс опалубки в целом.

В случае профессионального использования, как таковых недостатков у съемной опалубки нет. Достаточно высокая стоимость с лихвой окупается в долгосрочной перспективе. Некоторые сложности могут возникнуть в процессе транспортировки и монтажа крупнощитовой опалубки. Она требует привлечения специализированной техники и дополнительных растрат на перевозку.

Как самому сделать скользящую передвижную опалубку? Схемы и видео

Использование скользящей опалубки позволяет быстро залить монолитную ж/б конструкцию с хорошими эксплуатационными характеристиками, максимальный эффект достигается при бетонировании построек без проемов и выступов. Эта технология ценится за отсутствие швов, возможность заливки сложных архитектурных форм, сокращение сроков ведения работ, денежных и трудовых затрат. Основная сфера включает промышленное и гражданское строительство, но ряд приемов подходит и для индивидуальных застройщиков, простейшие варианты несложно сделать своими руками.

Монтаж съемной опалубки

Проектирование и установка опалубки съемного типа обязательно должны осуществляться профессионалами. Данная процедура имеет массу тонкостей и нюансов. В общих чертах весь процесс выглядит следующим образом:

  • Выбор типа опалубки в зависимости от конкретной строительной задачи;
  • Подготовка всех комплектующих (щитов, стоек, крепежных элементов и пр.);
  • Подготовка строительной площадки к монтажу опалубки;
  • Установка щитов. Обязательно следует контролировать отсутствие щелей в местах стыков. В противном случае, сквозь них будет просачиваться бетон, что приведет к наличию дефектов залитой конструкции.
  • При заливке массивных толстостенных конструкций, опалубку следует дополнительно усилить.
  • После застывания бетонной смеси, опалубку демонтируют, очищают и смазывают.

Технология возведения монолитных конструкций скользящей опалубкой

Передвижные конструкции с успехом используют при возведении глубокозаглублённых ленточных фундаментов. На подстилающем слое делают бетонную подготовку, затем на ней воздвигают арматурный каркас, вокруг которого устанавливают конструкции скользящей опалубки. Технология возведения фундаментных стен ленточного монолита такая же, как и при строительстве несущих стен здания. После монтажа конструкций опалубки вокруг арматурного каркаса производят заливку бетонной смеси. Все слои бетона толщиной 200-300 мм уплотняют электрическими вибраторами. После того, как бетон наберёт начальную несущую способность, щиты приводятся в движение по вертикали гидравлическими подъёмниками.

В фундаменте закрепляют вертикальные направляющие в виде металлических стержней. По этим направляющим передвигают опалубочные щиты. При возведении стен первоначальная высота стержней составляет 6 метров. При строительстве дома большей высоты стержни наращивают.

Посмотрите видео, как используется данный вид опалубки при заливке монолитных конструкций.

Возведение стен

После установки армированного каркаса производят послойное бетонирование опалубки. Заливают скользящую опалубку по всему периметру здания одновременно. Когда бетон приобретёт первоначальную степень прочности, ограждающие конструкции перемещают вверх со скоростью 2,5-3 см каждые 10 минут.

Работы по бетонированию стен ведутся непрерывно. Во время беспрерывного подъёма щитов производят армирование, устанавливают опалубочные внутренние элементы для оконных и дверных проёмов. В течение суток при нормальной работе опалубочной системы, стены возводят на высоту трёх и более метров.

Бетонирование скользящей опалубкой осуществляют только в беспрерывном режиме. В случае нарушения ритма бетонирования, структура монолита не достигнет проектной несущей способности.

Рекомендуем посмотреть видео, как производится выравнивание стен с помощью такой опалубки.

Почему опалубки не покупают, а берут в аренду?

Во-первых потому, что это намного выгодней. Если сравнить сколько стоит аренда опалубки со стоимостью ее покупки, то разница составит 1 к 80 и даже 1 к 100! Если вы строите только один дом, для себя — вам совершенно незачем переплачивать за то, что вам больше не пригодится.

Хотя опалубки арендуют и крупные строительные компании. Казалось было, им выгоднее их купить, но нет. Дело в том, что все здания (даже возведенные по единой технологии) отличаются этажностью, нагрузкой на фундамент, архитектурными элементами (у одних оконные проемы квадратные, у других – арочные) и т. д. А универсальной системы опор и стоек, к сожалению, пока не придумали. Вот и приходится даже крупным игрокам строительного рынка прибегать к услугам арендодателей, так как покупка опалубки увеличивает цену готового сооружения, что в условиях высокой конкуренции нецелесообразно.

Что такое съемная и несъемная опалубка? И какая лучше?

От чего зависит стоимость аренды опалубки?

Стоимость зависит от производителя, наличия сертификатов качества, типа системы (вертикальная или горизонтальная), материала (сталь, алюминий, дерево), максимально допустимой нагрузки и т. д.

Так, к примеру, для стен и арок нужно использовать вертикальные системы, для межэтажных перекрытий и фундамента – горизонтальные. Вертикальная обойдется дешевле, горизонтальные дороже.

Что такое съемная и несъемная опалубка? И какая лучше?

Стоимость аренды также зависит от размера предоплаты, способа доставки конструкции на ваш объект (самовывоз дешевле), и сроков аренды (чем дольше, тем выгоднее).

Поэтому цена аренды опалубки — всегда индивидуальна. Даже если вы приедете на строительный рынок или склад и покажете на любую систему — продавец не сможет вам ответить с точной ценой. Количество опор, стоек, ригелей и других конструктивных элементов опалубки, а также материал их изготовления определяются исключительно расчетным путем (с учетом нагрузки на элементы, этажности здания, площади бетонирования, толщины заливки и т.д.). Поэтому, для того чтобы получить точную калькуляцию, лучше обратиться в одну из профильных компаний по аренде опалубки и вызвать специалиста на ваш объект.

Опалубка для возведения стен дома

Сегодня уже недостаточно строить качественно и красиво, сегодняшний строительный бизнес предполагает выполнение строительных работ максимально быстро и дешево. От этого зависит оборачиваемость капитала и умение заинтересовать клиента быстрым результатом. Поэтому в нише классических каменных зданий кирпич все чаще применяется, как облицовочный материал. Бетонное литье и опалубка стен позволяют сформировать очень прочный и жесткий каркас одноэтажного дома всего за неделю. Тогда как кирпичные конструкции выкладываются вдвое дольше и при больших затратах на оплату квалифицированных каменщиков.

Где применяется опалубка?

Опалубка — это специальная конструкция, которая предназначена для удержания бетона при его застывании.

Поэтому не трудно догадаться, что основная область применения опалубки — строительство фундамента. Так, к примеру, при заливке ленточного фундамента, по его периметру устанавливают опалубку по всей его высоте (но не ниже глубины промерзания грунта). Бетонный раствор ложится ровно и надежно фиксируется.

Что такое съемная и несъемная опалубка? И какая лучше?

При этом опалубка выполняет и другие задачи:

  1. Не дает цементному раствору с добавками рассыпаться при застывании. То есть она сохраняет форму фундамента и дает ему правильные геометрические размеры и форму;
  2. Также она служит дополнительной защитой фундамента от воздействия осадков, воды, снега, ветра и других агрессивных сред.

Есди зафиксировать опалубку таким образом, чтобы она была на одном уровне со всеми элементами конструкции, можно добиться ровной поверхности ленточного фундамента и нулевого уровня для стен.

Что такое съемная и несъемная опалубка? И какая лучше?

Но одним фундаментом применение опалубки не ограничивается. Благодаря ей застройщики могут быстро строить монолитно-бетонные стены.

Применяя данную технологию, по сути, весь процесс строительства дома сводится к тому, что внутрь построенной стеновой конструкции нужно просто залить бетон. Сама опалубка собирается из уже готовых листов, досок или блоков прямо на стройплощадке.

Что такое съемная и несъемная опалубка? И какая лучше?

Преимуществ такой технологии много. Во-первых, скорость — такие дома строятся очень быстро. Во-вторых, строить монолитные дома методом опалубки можно в любое время года. Даже в двадцатиградусный мороз. А благодаря низкой теплопроводности стен, снижаются затраты застройщика не только на отопление, но и кондиционирование помещений в летний период.

Но, пожалуй, самое главное достоинство монолитной технологии — низкая себестоимость строительства. Благодаря замочной конструкции современных опалубок, все блоки собираются быстро, как конструктор. Для возведения таких стен не нужно нанимать больших строительных бригад. А благодаря малому весу опалубки — не нужны краны и тяжелая техника.

Что такое съемная и несъемная опалубка? И какая лучше?

Монтаж опалубки — достаточно простой процесс. Для него не требуется большого опыта в строительстве. Однако, люди которые раньше занимались возведением опалубок, делают это быстрее и качественнее по сравнению с теми, у кого нет такого опыта.
